Konsolė, tvirtinama prie sienų ir profilių AW 15 FT
Art. Nr. 6420826 | EAN 4012196207497
- Prekės aprašymas
-

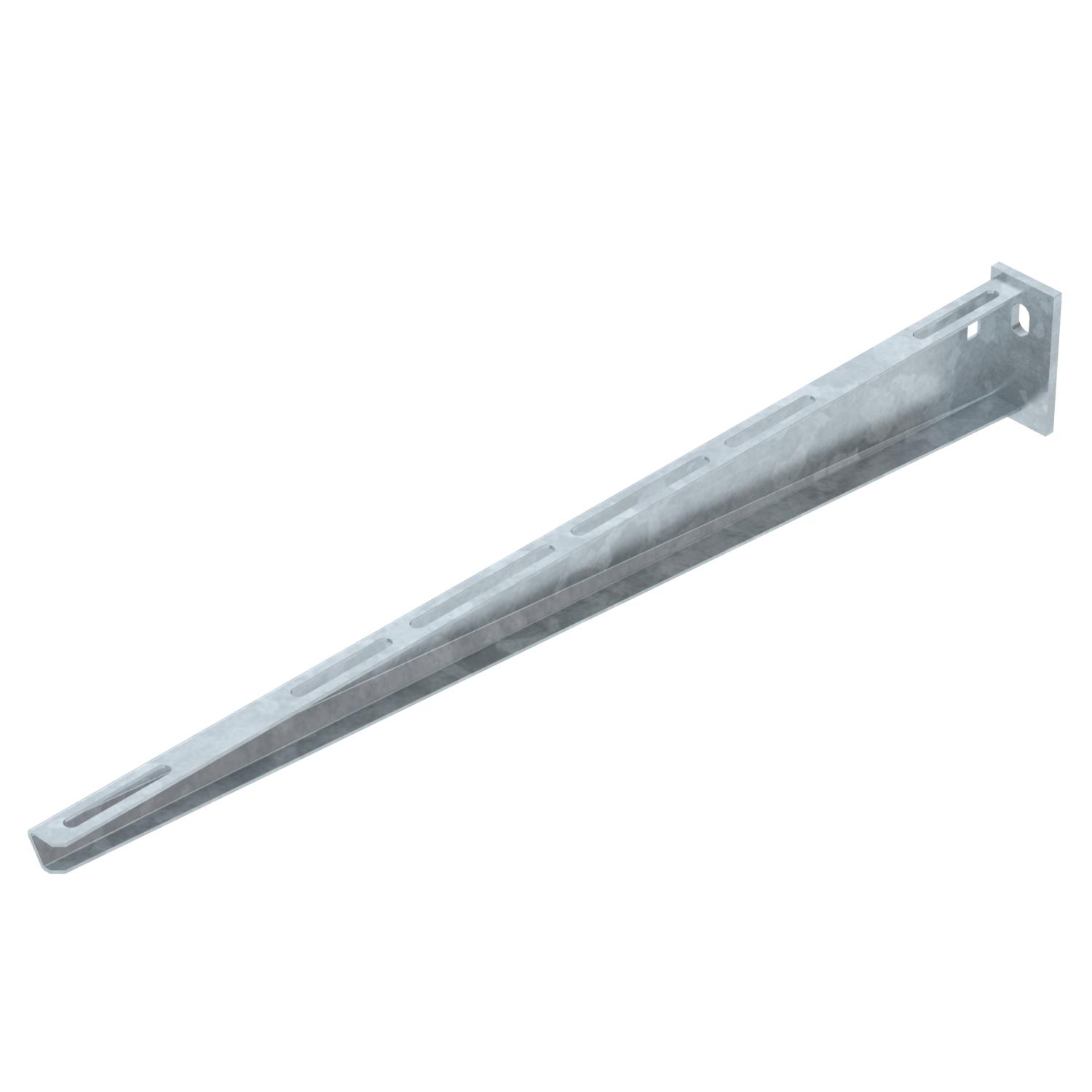

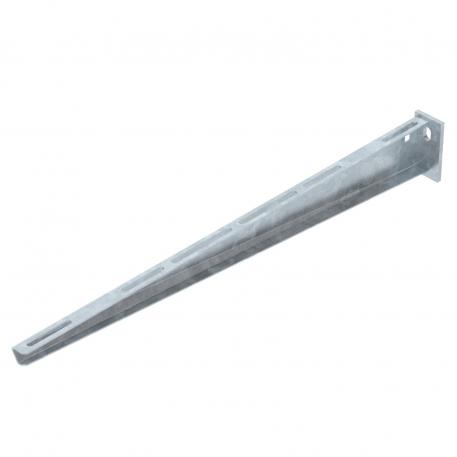

Prekės aprašymasKonsolė, tvirtinama prie sienų ir profilių, su privirinta montažine plokšte.
Pradedant nuo 400 mm pločio, atramos tvirtinimas prie U formos profilio atliekamas per abi profilio sieneles, naudojant varžtus šešiakampe galvute. Prašom pasirinkti tinkamus standumo elementus!
-
- Techniniai duomenys
-
Techniniai duomenys
Dydis B610mm EPD prekės taip F kN 1,5 kN Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Skylės skersmuo 11 mm Spalva cinko Matmenys

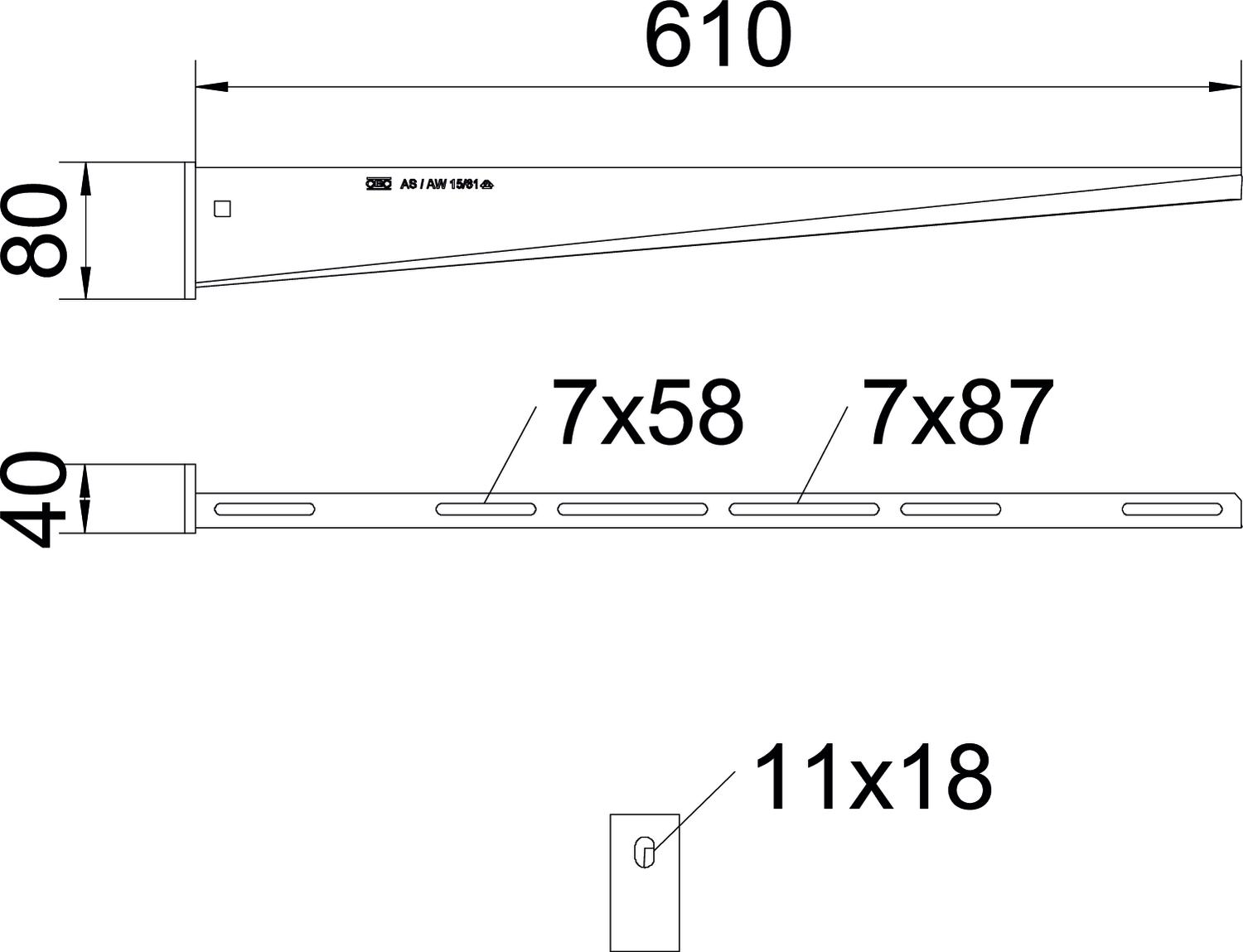

Aukštis 80 mm Aukštis 3,15 in Ilgis 40 mm Matmuo A 40 mm Matmuo B 610 mm Matmuo H 80 mm Plotis 610 mm Plotis 24 in W matmuo 610 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 1,9713 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 1,9713 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 Techniniai duomenys
AW 15 tipo atramos apkrovos diagrama
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
