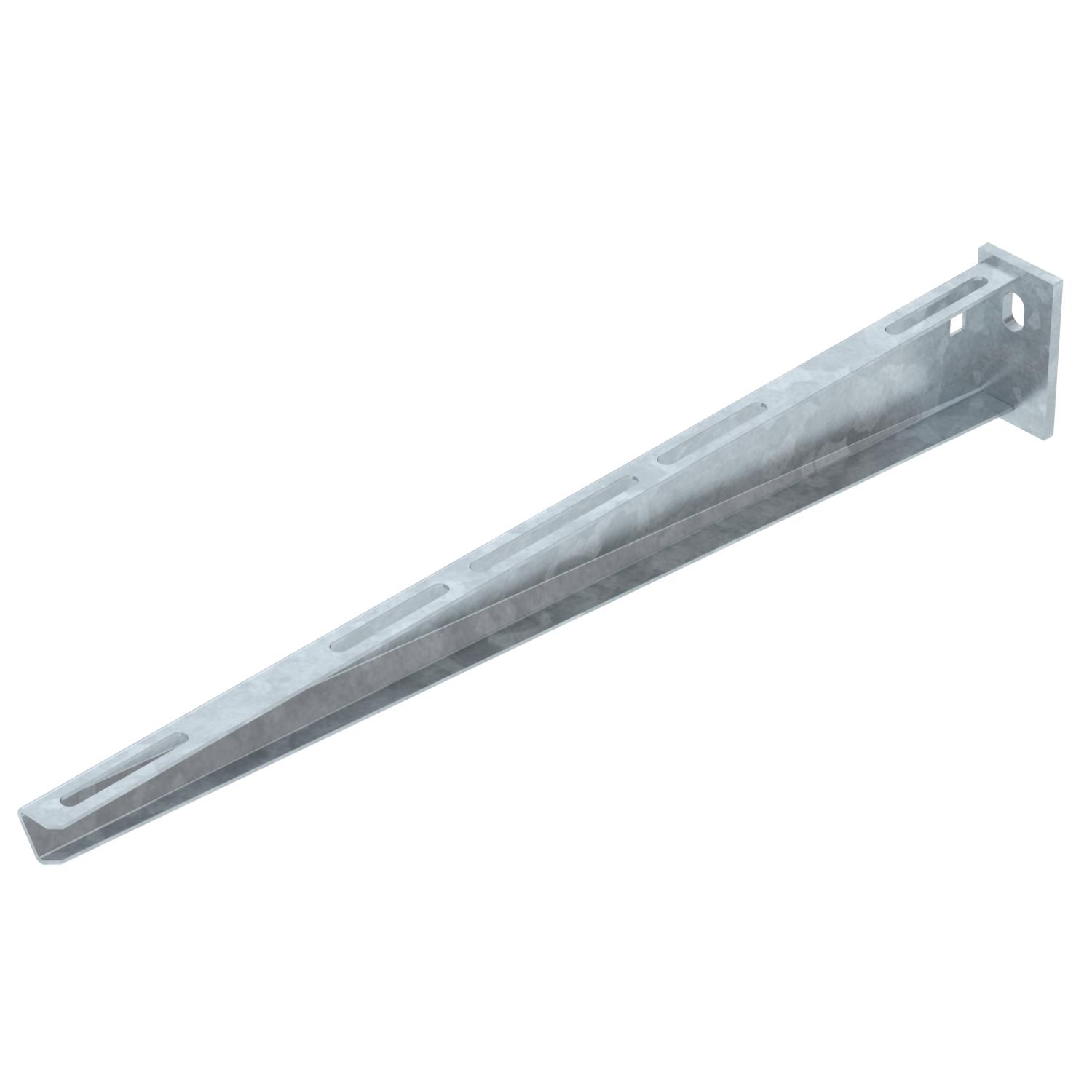

Konsolė, tvirtinama prie sienų ir profilių AW 15 FT
Art. Nr. 6420788 | EAN 4012196207374
- Prekės aprašymas
-
Prekės aprašymasKonsolė, tvirtinama prie sienų ir profilių, su privirinta montažine plokšte.
Pradedant nuo 400 mm pločio, atramos tvirtinimas prie U formos profilio atliekamas per abi profilio sieneles, naudojant varžtus šešiakampe galvute. Prašom pasirinkti tinkamus standumo elementus!
-
- Techniniai duomenys
-
Techniniai duomenys

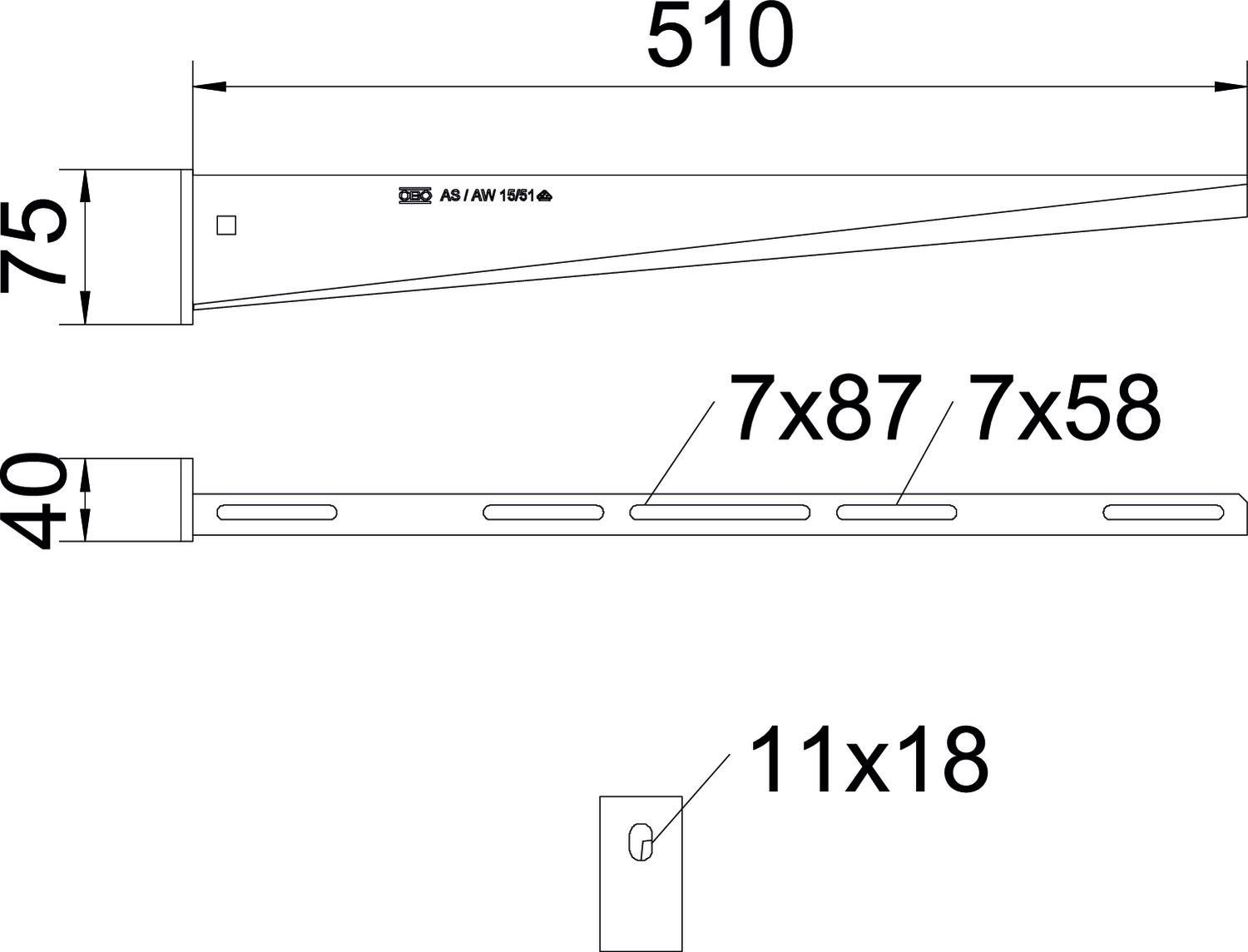

Dydis B510mm EPD prekės taip F kN 1,5 kN Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Skylės skersmuo 11 mm Spalva cinko Matmenys
Aukštis 2,95 in Aukštis 75 mm Ilgis 40 mm Matmuo A 40 mm Matmuo B 510 mm Matmuo H 75 mm Plotis 510 mm Plotis 20 in W matmuo 510 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 1,7144 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 1,7144 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 Techniniai duomenys
AW 15 tipo atramos apkrovos diagrama
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 15 51 FT / 6420788 , 0.27MB , pdfES atitikties deklaracija AW 15 51 FT / 6420788 , 0.13MB , pdfUK Atitikties Deklaracija AW 15 51 FT / 6420788 , 0.09MB , pdfREACH Atitikties deklaracija AW 15 51 FT / 6420788 , 0.12MB , pdfRoHS Atitikties deklaracija AW 15 51 FT / 6420788 , 0.13MB , pdfGaminio aplinkosaugos deklaracija (EPD) AW 15 51 FT / 6420788 , 2.03MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfKaip tinkamai parinkti Selection aid cable trays, screwable , 2.17MB , pdfKaip tinkamai parinkti Selection aid for cable trays, Magic , 0.23MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 2.02MB , pdf
