Konsolė, tvirtinama prie sienų ir profilių AW 15 FT
Art. Nr. 6420745 | EAN 4012196207312
- Prekės aprašymas
-

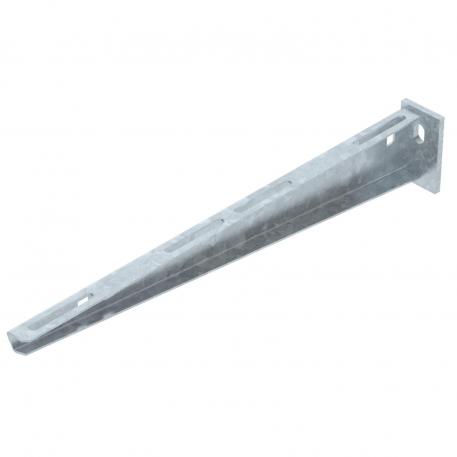

Prekės aprašymasKonsolė, tvirtinama prie sienų ir profilių, su privirinta montažine plokšte.
Pradedant nuo 400 mm pločio, atramos tvirtinimas prie U formos profilio atliekamas per abi profilio sieneles, naudojant varžtus šešiakampe galvute. Prašom pasirinkti tinkamus standumo elementus!
-
- Techniniai duomenys
-
Techniniai duomenys
Dydis B410mm EPD prekės taip F kN 1,5 kN Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius karštai cinkuotas Skylės skersmuo 11 mm Spalva cinko Matmenys

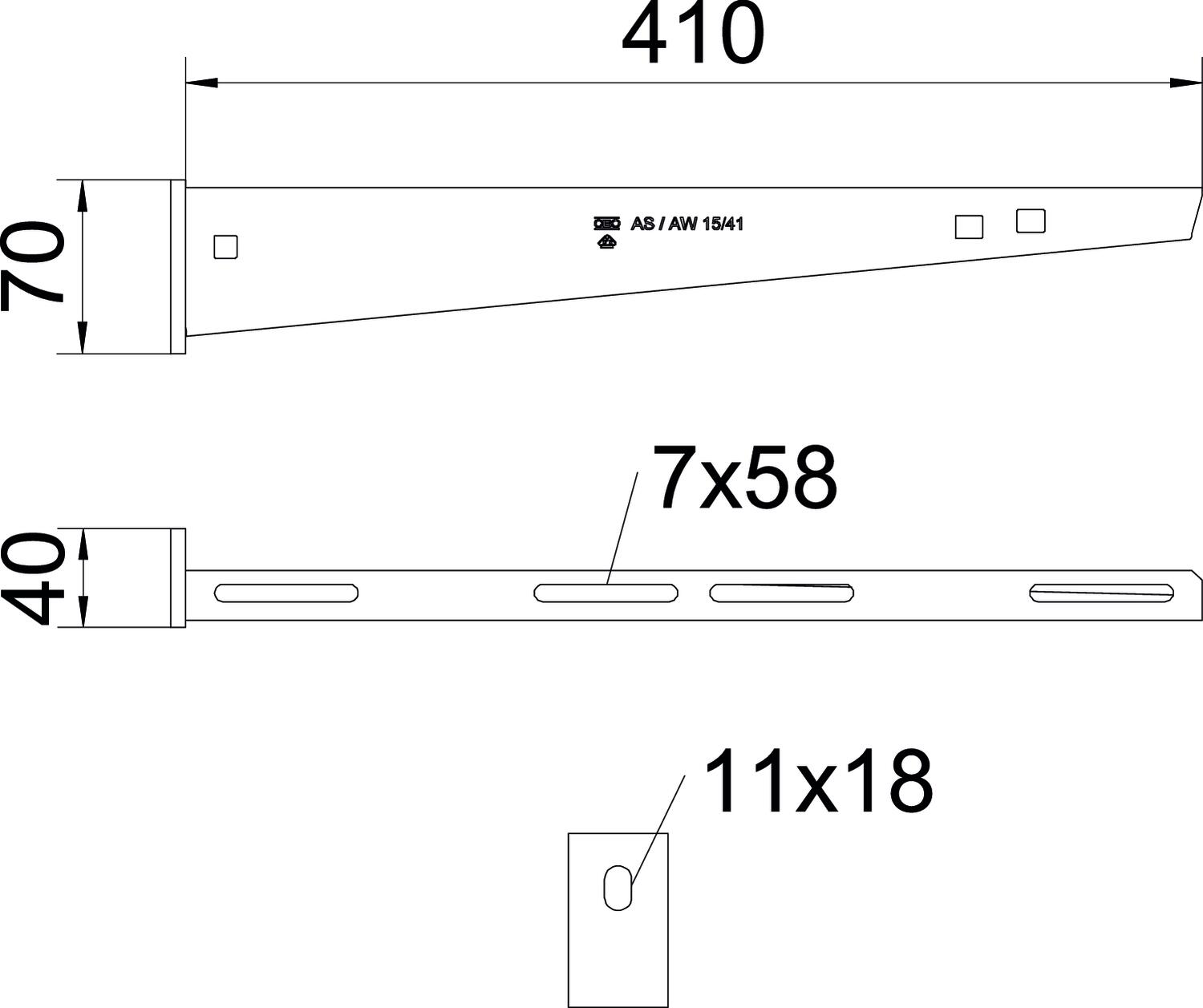

Aukštis 2,75 in Aukštis 70 mm Ilgis 40 mm Matmuo A 40 mm Matmuo B 410 mm Matmuo H 70 mm Plotis 410 mm Plotis 16 in W matmuo 410 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 1,2233 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 1,2233 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 Techniniai duomenys
AW 15 tipo atramos apkrovos diagrama
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 15 41 FT / 6420745 , 0.27MB , pdfES atitikties deklaracija AW 15 41 FT / 6420745 , 0.13MB , pdfUK Atitikties Deklaracija AW 15 41 FT / 6420745 , 0.09MB , pdfREACH Atitikties deklaracija AW 15 41 FT / 6420745 , 0.12MB , pdfRoHS Atitikties deklaracija AW 15 41 FT / 6420745 , 0.13MB , pdfGaminio aplinkosaugos deklaracija (EPD) AW 15 41 FT / 6420745 , 2.03MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfKaip tinkamai parinkti Selection aid cable trays, screwable , 2.17MB , pdfKaip tinkamai parinkti Selection aid for cable trays, Magic , 0.23MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 2.02MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
