Konsolė, tvirtinama prie sienų ir profilių AW 15 FT
Art. Nr. 6420656 | EAN 4012196207077
- Prekės aprašymas
-
Prekės aprašymasKonsolė, tvirtinama prie sienų ir profilių, su privirinta montažine plokšte.
Pradedant nuo 400 mm pločio, atramos tvirtinimas prie U formos profilio atliekamas per abi profilio sieneles, naudojant varžtus šešiakampe galvute. Prašom pasirinkti tinkamus standumo elementus!
-
- Techniniai duomenys
-

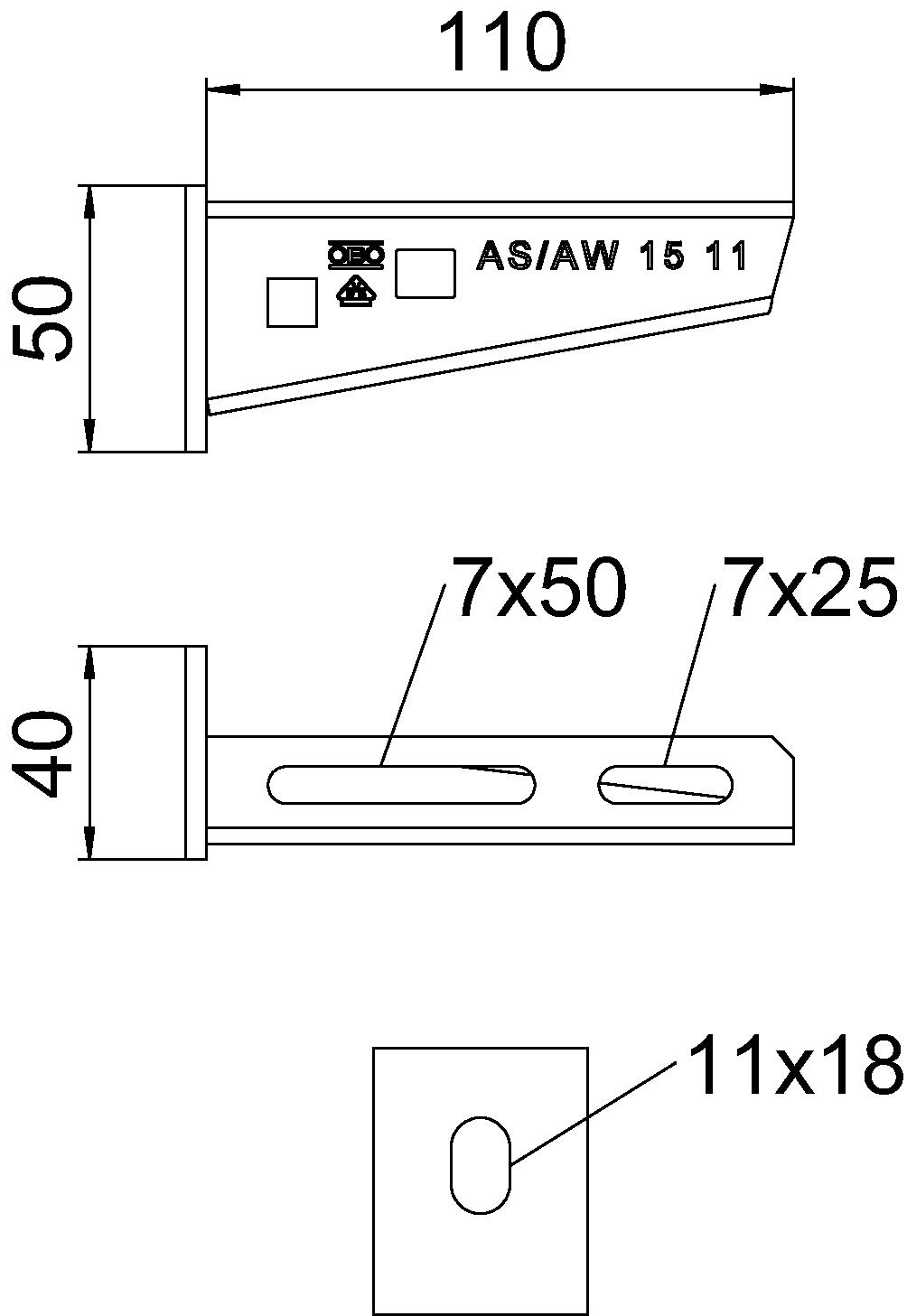

Matmenys
Aukštis 1,97 in Aukštis 50 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,3282 kg CO2e / 1 Vienetas Dydis B110mm EPD prekės taip F kN 1,5 kN Ilgis 40 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 40 mm Matmuo B 110 mm Matmuo H 50 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius karštai cinkuotas Plotis 110 mm Plotis 4 in Skylės skersmuo 11 mm Spalva cinko Techniniai duomenys
AW 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 15 11 FT / 6420656 , 0.28MB , pdfKatalogas Cable support systems , 54.52MB , pdfES atitikties deklaracija AW 15 11 FT / 6420656 , 0.13MB , pdfUK Atitikties Deklaracija AW 15 11 FT / 6420656 , 0.09MB , pdfREACH Atitikties deklaracija AW 15 11 FT / 6420656 , 0.12MB , pdfRoHS Atitikties deklaracija AW 15 11 FT / 6420656 , 0.13MB , pdfGaminio aplinkosaugos deklaracija (EPD) AW 15 11 FT / 6420656 , 1.48MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfKaip tinkamai parinkti Selection aid for cable trays, Magic , 0.23MB , pdfKaip tinkamai parinkti Selection aid cable trays, screwable , 2.17MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 2.02MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
