Kabelių lovelis „MKS-Magic®“ 85 FT 3050 | 400 | 85 | 1 | ne | cinko | Plienas | karštai cinkuotas

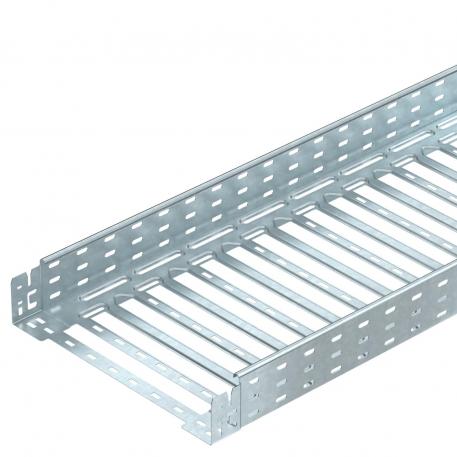

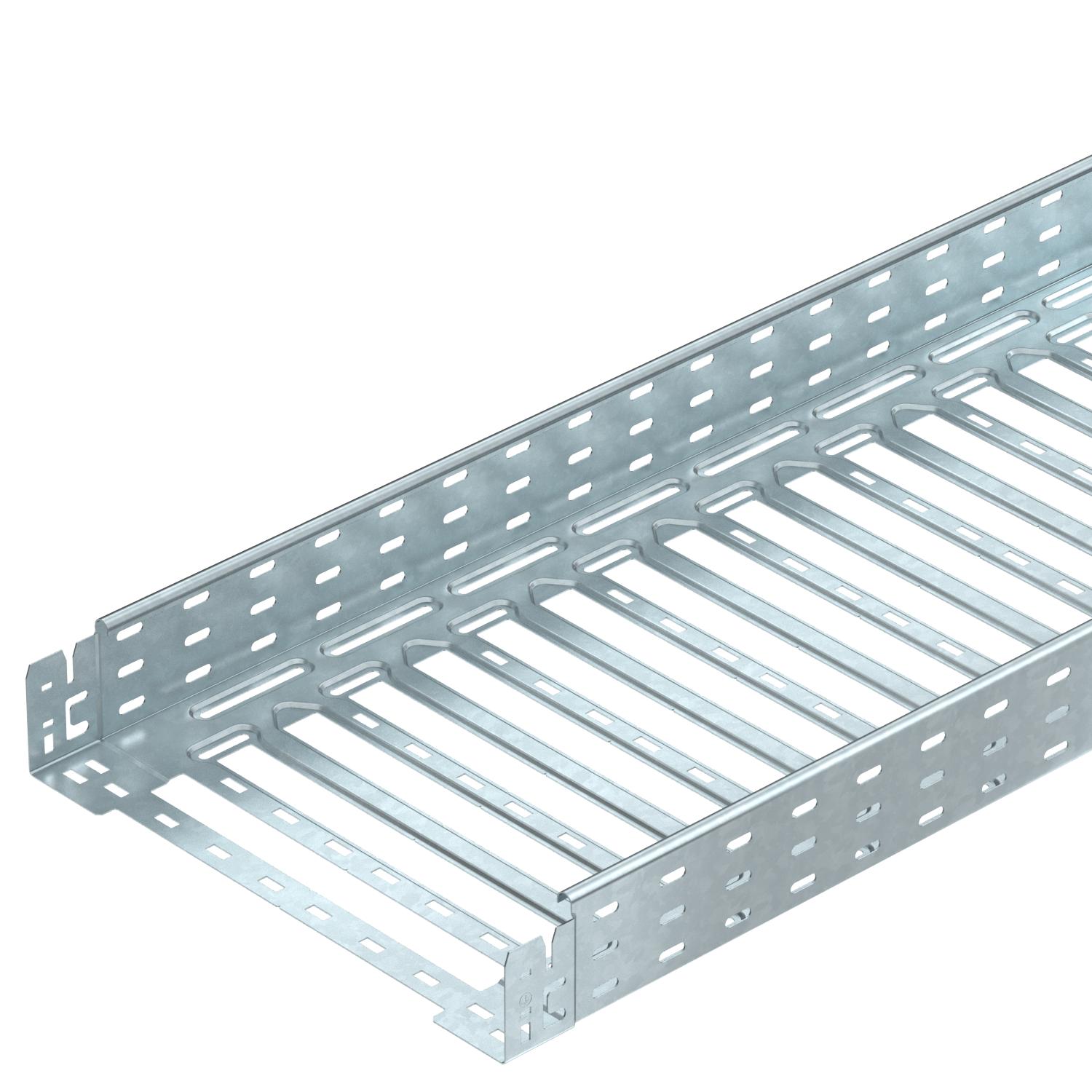

Kabelių lovelis „MKS-Magic®“ 85 FT

Art. Nr. 6059105 | EAN 4012195830450

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	85 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	85x400x3050
Gaisro gesinimo sistemos naudojimas	taip
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	338 cm²

Naudingasis skerspjūvis	33800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	85 mm
Ilgis	3050 mm
Matmuo B	400 mm
Matmuo L	280 mm

Matmuo x	296 mm
Matmuo y	362 mm
Plotis	400 mm

Apkrovos

Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 2,0 m	1,25 kN/m

Atstumas tarp atramų 2,5 m	1 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	10,4285 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	10,4285 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

MKSM 85 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059101	m	3 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059109	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FT	DRL 400 FT	6051413	m	3 m
90° alkūnė 85 FT	RB 90 840 FT	6036718	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FT	RB W 840 FT	6037226	Vienetas	1 Vienetas
T formos prijungimo elementas 85 FT	RAA 840 FT	6042237	Vienetas	1 Vienetas
T formos elementas 85 FT	RT 840 FT	6038236	Vienetas	1 Vienetas
Kryžmė 85 FT	RK 840 FT	7027437	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 400 DD	6052715	m	3 m
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m
Reguliuojamas kampas „Magic“ 85 FT	RBMV 840 FT	6040608	Vienetas	1 Vienetas
