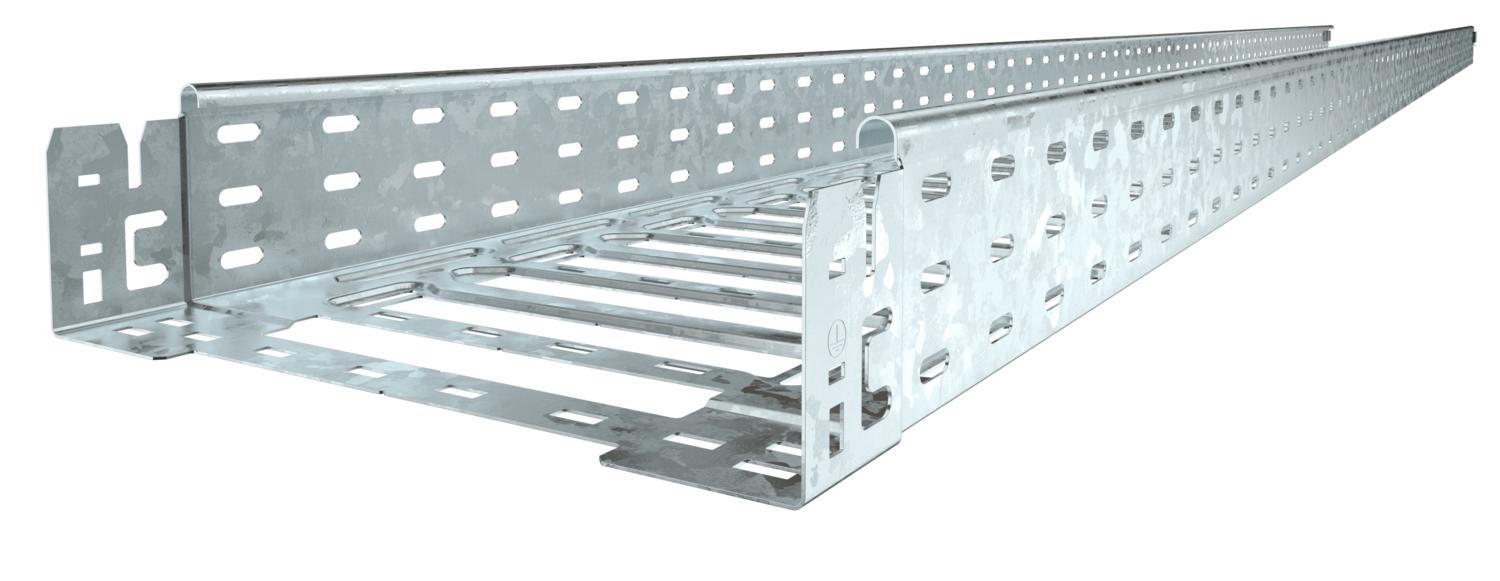

Kabelių lovelis „MKS-Magic®“ 85 FT 3050 | 100 | 85 | 1 | ne | cinko | Plienas | karštai cinkuotas

Kabelių lovelis „MKS-Magic®“ 85 FT

Art. Nr. 6059097 | EAN 4012195830412

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	85 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,7 kN/m
Atstumas tarp atramų 2,0 m	1,35 kN/m
Atstumas tarp atramų 2,5 m	1 kN/m
Aukštis	85 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	5,3897 kg CO2e / 1 Metras
Dydis	85x100x3050
Ilgis	3050 mm
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmuo B	100 mm
Matmuo L	30 mm
Matmuo y	62 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	8300 mm²
Naudingasis skerspjūvis	83 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	100 mm
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

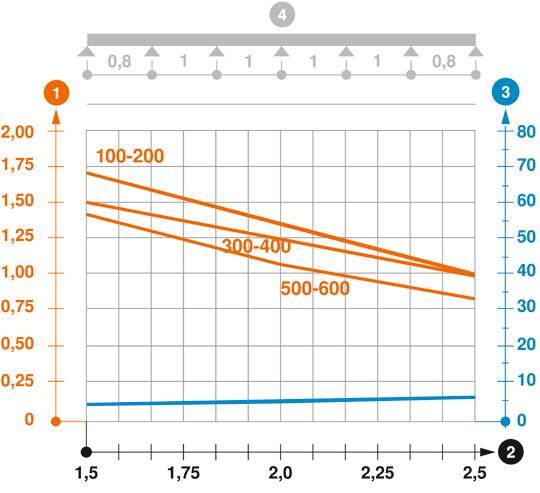

MKSM 85 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059101	m	3 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059109	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FT	DRL 100 FT	6051340	m	3 m

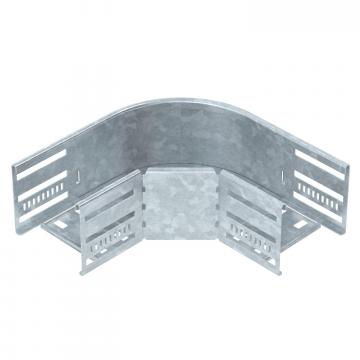

90° alkūnė 85 FT	RB 90 810 FT	6036712	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FT	RB W 810 FT	6037220	Vienetas	1 Vienetas

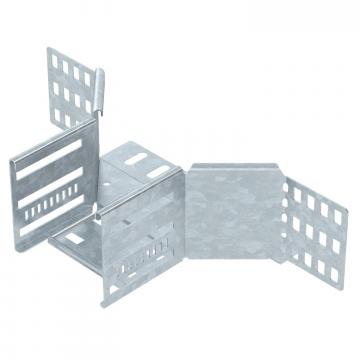

T formos prijungimo elementas 85 FT	RAA 810 FT	6042231	Vienetas	1 Vienetas

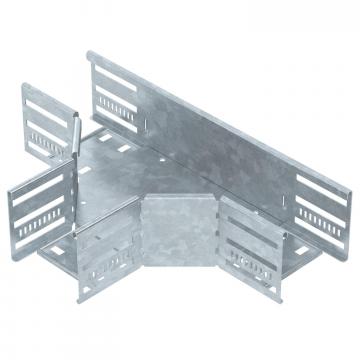

T formos elementas 85 FT	RT 810 FT	6038230	Vienetas	1 Vienetas

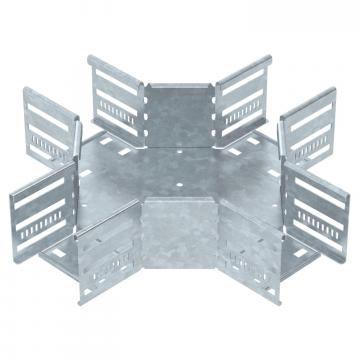

Kryžmė 85 FT	RK 810 FT	7027431	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 100 DD	6052703	m	3 m
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m

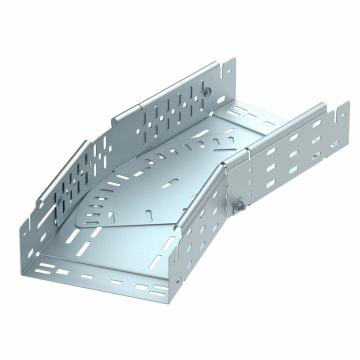

Reguliuojamas kampas „Magic“ 85 FT	RBMV 810 FT	6040600	Vienetas	1 Vienetas
