Kabelių lovelis „MKS-Magic®“ 60 FT 3050 | 600 | 60 | 1 | ne | cinko | Plienas | karštai cinkuotas

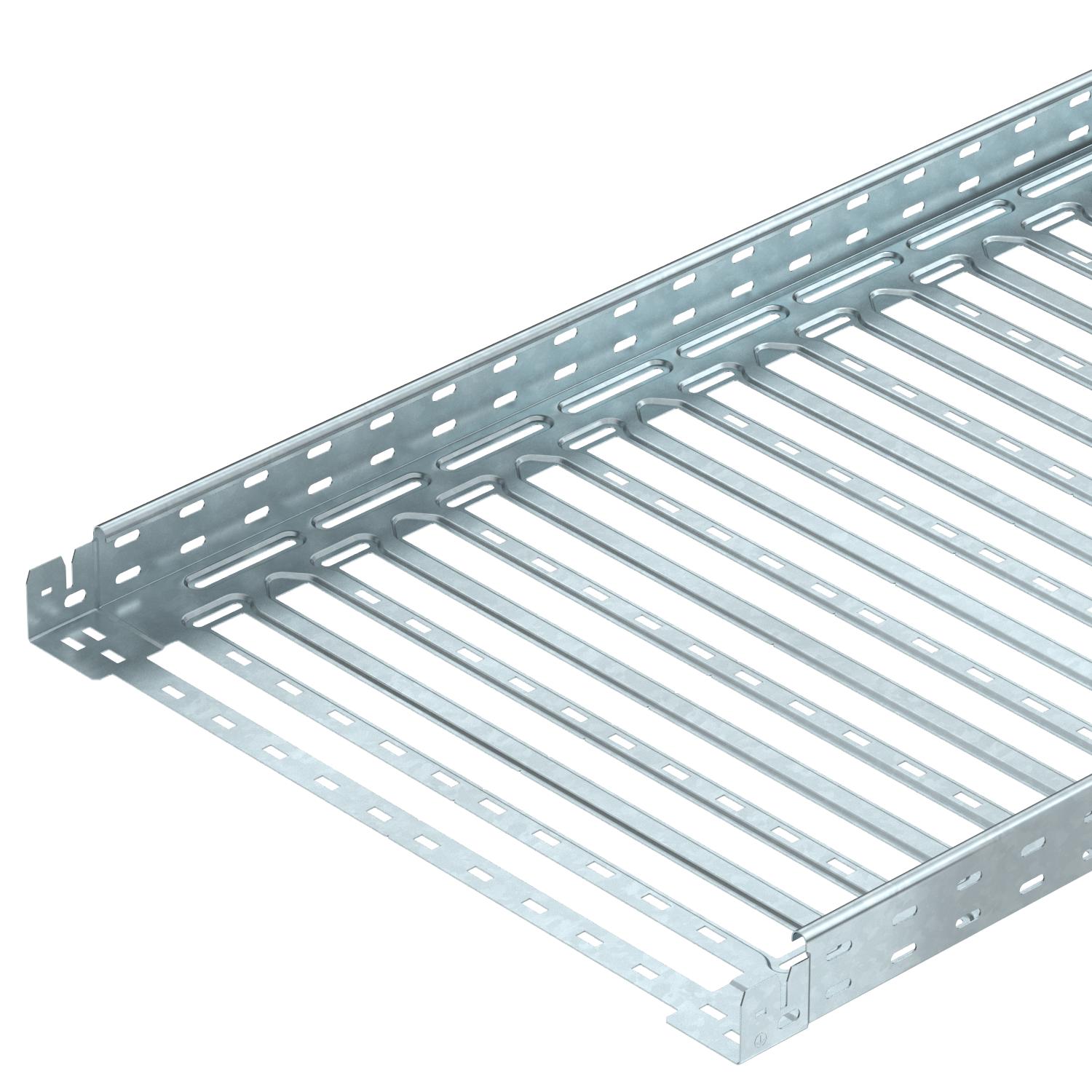

Kabelių lovelis „MKS-Magic®“ 60 FT

Art. Nr. 6059032 | EAN 4012195830146

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	60x600x3050
Gaisro gesinimo sistemos naudojimas	taip
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	35800 mm²

Naudingasis skerspjūvis	358 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	60 mm
Ilgis	3050 mm
Matmuo B	600 mm
Matmuo L	480 mm

Matmuo x	496 mm
Matmuo y	562 mm
Plotis	600 mm

Apkrovos

Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 2,0 m	1 kN/m

Atstumas tarp atramų 2,5 m	0,7 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	12,8037 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	12,8037 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

MKSM 60 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059018	m	3 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059020	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059032	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinių jungčių rinkinys „Magic“ DD	KTSMV 660 DD	6068948	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FT	DRL 600 FT	6051472	m	3 m
45° alkūnė 60 FT	RB 45 660 FT	6036142	Vienetas	1 Vienetas
90° alkūnė 60 FT	RB 90 660 FT	6036602	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FT	RB W 660 FT	6037132	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FT	RAA 660 FT	6042223	Vienetas	1 Vienetas
T formos elementas 60 FT	RT 660 FT	6038142	Vienetas	1 Vienetas
Sankryža 60 FT	RK 660 FT	7027421	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 600 DD	6052724	m	3 m
Pertvara 60 DD	TSG 60 DD	6062327	m	3 m
90° kampas „Magic“ 60 FT	RBM 90 660 FT	6041162	Vienetas	1 Vienetas
Reguliuojamas kampas „Magic“ 60 FT	RBMV 660 FT	6040512	Vienetas	1 Vienetas
