Kabelių lovelis „MKS-Magic®“ 60 FT 3050 | 150 | 60 | 1 | ne | cinko | Plienas | karštai cinkuotas

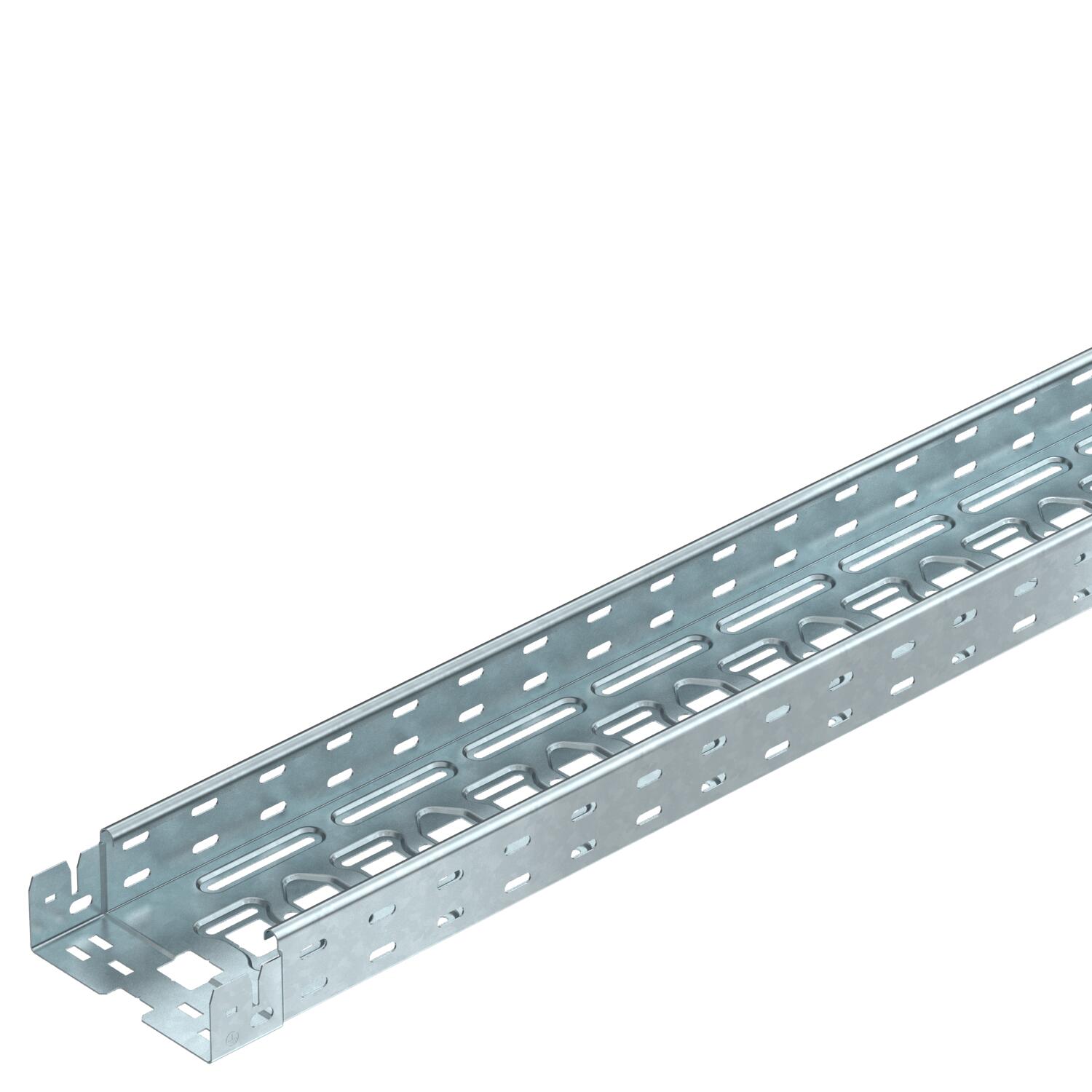

Kabelių lovelis „MKS-Magic®“ 60 FT

Art. Nr. 6059020 | EAN 4012195830030

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	60x150x3050
Gaisro gesinimo sistemos naudojimas	taip
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	88 cm²

Naudingasis skerspjūvis	8800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	60 mm
Ilgis	3050 mm
Matmuo B	150 mm
Matmuo L	30 mm

Matmuo x	46 mm
Matmuo y	112 mm
Plotis	150 mm

Apkrovos

Atstumas tarp atramų 1,5 m	1,6 kN/m
Atstumas tarp atramų 2,0 m	1,1 kN/m

Atstumas tarp atramų 2,5 m	0,7 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	5,3941 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	5,3941 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

MKSM 60 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059018	m	3 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059020	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059032	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinių jungčių rinkinys „Magic“ DD	KTSMV 615 DD	6068938	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FT	DRL 150 FT	6051359	m	3 m
45° alkūnė 60 FT	RB 45 615 FT	6036132	Vienetas	1 Vienetas
90° alkūnė 60 FT	RB 90 615 FT	6036592	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FT	RB W 615 FT	6037122	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FT	RAA 615 FT	6042213	Vienetas	1 Vienetas
T formos elementas 60 FT	RT 615 FT	6038132	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 150 DD	6052706	m	3 m
Pertvara 60 DD	TSG 60 DD	6062327	m	3 m
90° kampas „Magic“ 60 FT	RBM 90 615 FT	6041152	Vienetas	1 Vienetas
