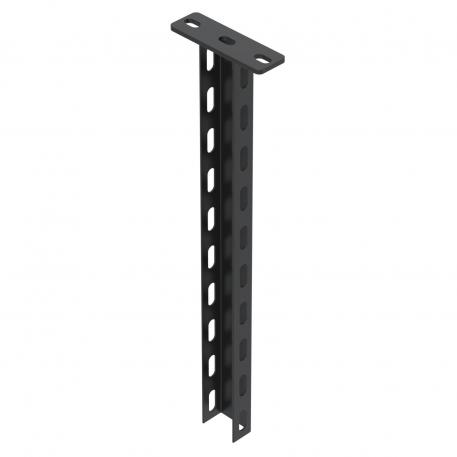

US-3 kabinamasis profilis FSK, juodas
Art. Nr. 7265740 | EAN 4012197447441
- Prekės aprašymas
-
Prekės aprašymasKabinamasis profilis (U profilis), matmenys 50 x 30 mm, su privirinta tvirtinimo plokšte. Skirtas tvirtinti prie horizontalių betono lubų ir laikančiųjų plieno konstrukcijų. Dengtas milteliniu būdu tamsiai juoda spalva (RAL 9005). Kai konsolė 400 mm ir platesnė arba kai atrama montuojama kabinamojo profilio gale, reikia įstatyti DSK 25 tipo standumo elementą.
-
- Techniniai duomenys
-
Matmenys
Aukštis 30 mm Dydis 50x30x500 Ilgis 1,64 ft Ilgis 500 mm Išvadas U profilis Konsolės ilgis 200 2,7 kN Konsolės ilgis 400 1,5 kN maksimali traukos apkrova 5 kN Matmuo L 500 mm Medžiaga Plienas Medžiagos storis 2 mm Opprettholdelse av funksjon ne Paviršius PES135 – poliesteris Plotis 50 mm Skardos storis 0,08 in Spalva intensyvaus juodumo; RAL 9005 - Visi tipai
- Atsisiuntimai
-
Duomenų lapas US 3 K 50 FTK SW / 7265740 , 0.18MB , pdfES atitikties deklaracija US 3 K 50 FTK SW / 7265740 , 0.11MB , pdfUK Atitikties Deklaracija US 3 K 50 FTK SW / 7265740 , 0.09MB , pdfREACH Atitikties deklaracija US 3 K 50 FTK SW / 7265740 , 0.12MB , pdfRoHS Atitikties deklaracija US 3 K 50 FTK SW / 7265740 , 0.12MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 2.02MB , pdf
