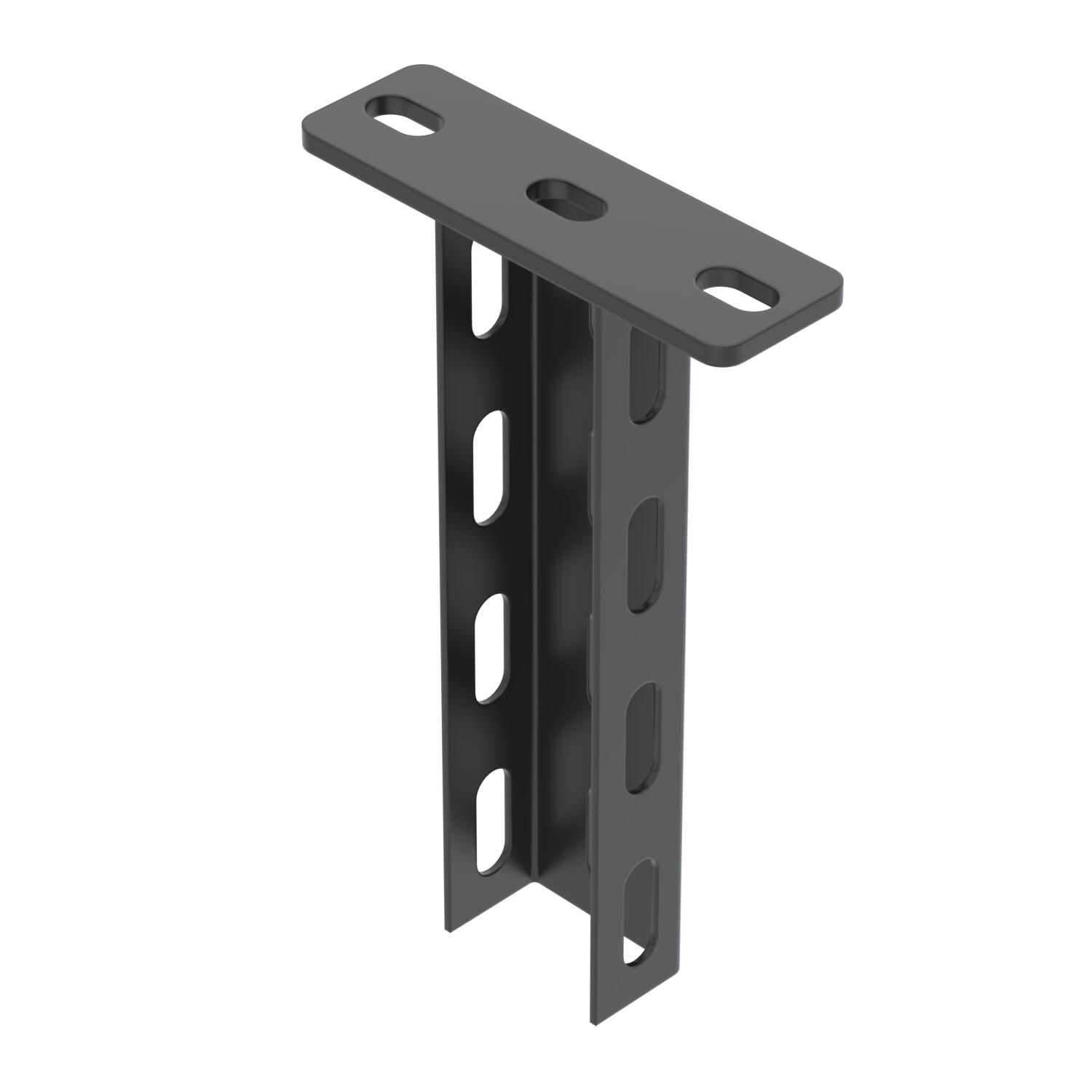

US-3 kabinamasis profilis FSK, juodas
Art. Nr. 7265690 | EAN 4012196654598
- Prekės aprašymas
-
Prekės aprašymasKabinamasis profilis (U profilis), matmenys 50 x 30 mm, su privirinta tvirtinimo plokšte. Skirtas tvirtinti prie horizontalių betono lubų ir laikančiųjų plieno konstrukcijų. Dengtas milteliniu būdu tamsiai juoda spalva (RAL 9005). Kai konsolė 400 mm ir platesnė arba kai atrama montuojama kabinamojo profilio gale, reikia įstatyti DSK 25 tipo standumo elementą.
-
- Techniniai duomenys
-
Matmenys
Aukštis 30 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,0556 kg CO2e / 1 Vienetas Dydis 50x30x200 Ilgis 200 mm Ilgis 0,65 ft Išvadas U profilis Konsolės ilgis 200 2,7 kN Konsolės ilgis 400 1,5 kN maksimali traukos apkrova 5 kN Matmuo L 200 mm Medžiaga Plienas Medžiagos storis 2 mm Opprettholdelse av funksjon ne Paviršius PES135 – poliesteris Plotis 50 mm Skardos storis 0,08 in Spalva intensyvaus juodumo; RAL 9005 - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

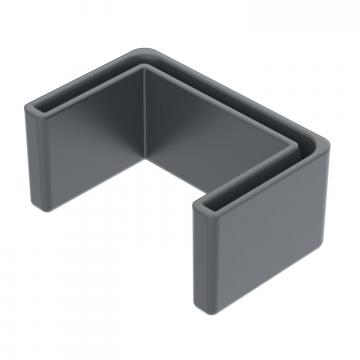

Protective cap US 3 support, black
US 3 KS SW 6338456 20 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su poveržle ir veržle F
FRS 10x25 F 8.8 6407560 50 Vienetas

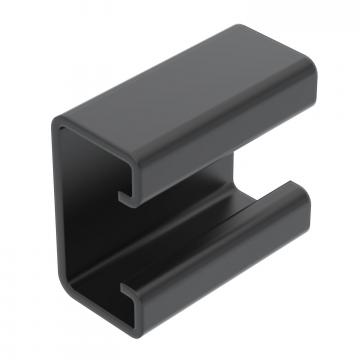

Standumo elementas FTK, juodas
DSK 25 FTK SW 6479548 20 Vienetas
Šešiabriaunis varžtas M10 F
SKS 10x80 F 6418250 20 Vienetas - Atsisiuntimai
-
Duomenų lapas US 3 K 20 FTK SW / 7265690 , 0.18MB , pdfKatalogas Cable support systems , 54.52MB , pdfES atitikties deklaracija US 3 K 20 FTK SW / 7265690 , 0.11MB , pdfUK Atitikties Deklaracija US 3 K 20 FTK SW / 7265690 , 0.09MB , pdfREACH Atitikties deklaracija US 3 K 20 FTK SW / 7265690 , 0.12MB , pdfRoHS Atitikties deklaracija US 3 K 20 FTK SW / 7265690 , 0.13MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 2.02MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
