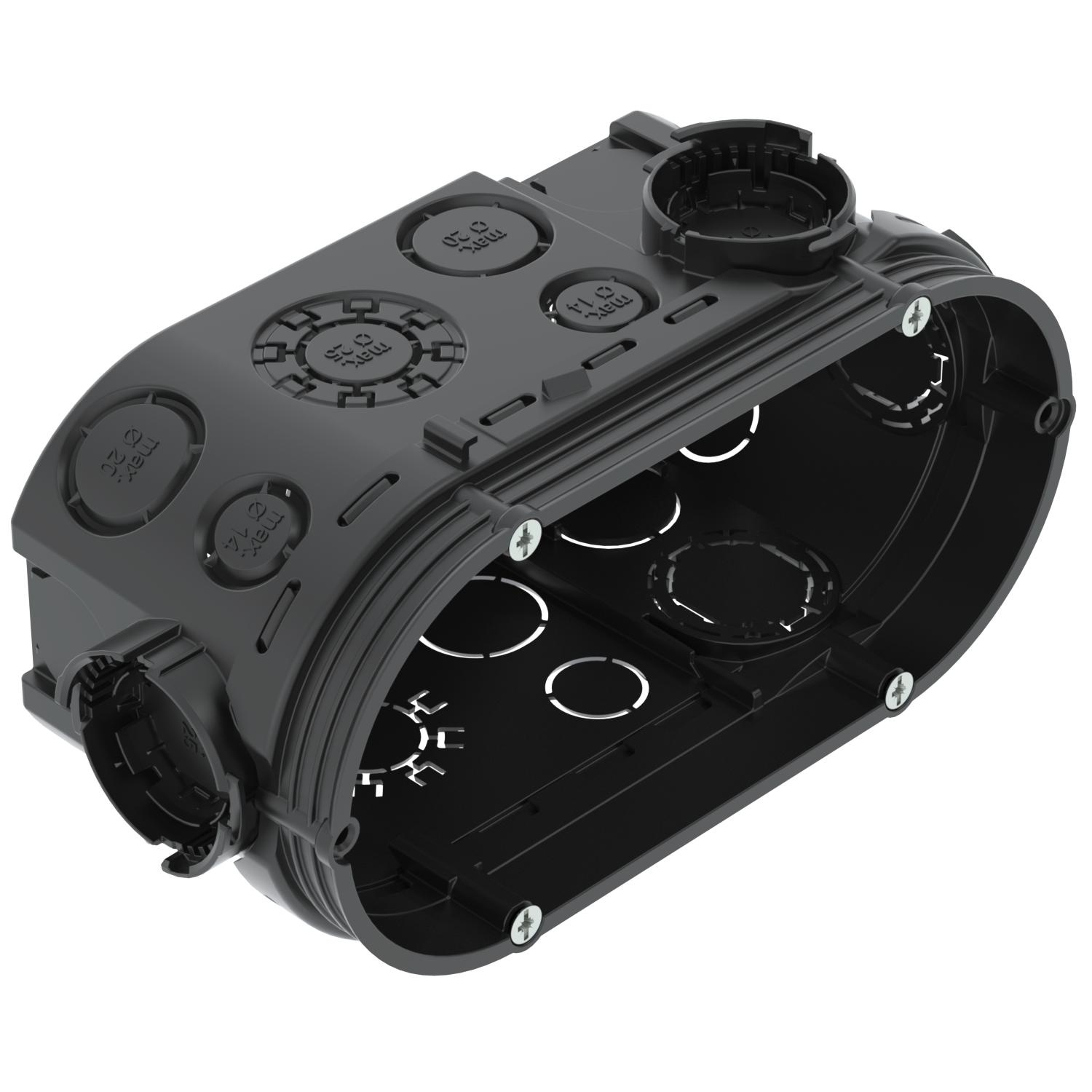

UP potinkinė instaliacinė jungiamoji dėžutė 66, dviguba
Art. Nr. 2003720 | EAN 4012196959082
- Prekės aprašymas
-
Prekės aprašymasDviguba potinkinė instaliacinė dėžutė, skirta montuoti į mūrines konstrukcijas, kurių gylis siekia bent 66 mm.
• 4 jungiamieji elementai su bajoneto jungtimi
• 6 kombinuoti vamzdžių įvadai, Ø 20 ir 25 mm
• 8 įvadai, Ø iki 20 mm
• 6 įvadai, Ø iki 14 mm
• 2 įvadai, Ø iki 20 mm grindyse
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

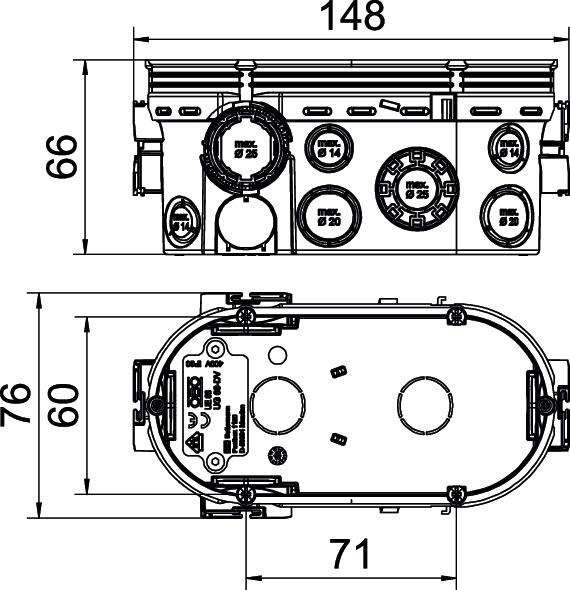

Apsaugos rūšis IP30 Atsparus smūgiams ne Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 650 °C Aukštis 66 mm Be halogenų taip CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,2142 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis 2x Ø60xH66mm Forma ovalus Ilgis 148 mm Išmatuota įtampa 400 V Įvadas iš galo taip Įvado tipas NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai Įvadų skaičius 22 Kombinuotieji įvadai Ø 20 / 25 mm 6 Korpuso įvorės tipas Ištraukimo anga Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas Min. vardinis skerspjūvis 1,5 mm² Plotis 60 mm Prietaisų tvirtinimas Varžtai arba išplėtimo auselės Sandari ne skirta vamzdžio skersmeniui 20 / 25 mm Spalva intensyvaus juodumo Vamzdžių įvadai Ø 20 mm 10 - Visi tipai
- Atsisiuntimai
-
Duomenų lapas UG 66-DV / 2003720 , 0.21MB , pdfES atitikties deklaracija UG 66-DV / 2003720 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas UG , 0.32MB , pdfMontavimo instrukcija UP potinkinių dėžučių montavimo instrukcija , 13.01MB , pdf
