Triguba apkaba, H formos kojelė, su plastikine prispaudimo plokštele, FT
Art. Nr. 1186231 | EAN 4012196847136
- Prekės aprašymas
-
Prekės aprašymasApkaba, plaktuko galvutės formos kojelė, su plastikine prispaudimo plokštele iš polipropileno. Skirtas vertikaliam ir horizontaliam 3 atskirų kabelių montavimui ant C profilio bėgių. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Keletą kabelių rekomenduojame atskirti dvigubomis plokštelėmis. Rekomenduojame naudoti kontraplokštelę.
-
- Techniniai duomenys
-
Matmenys

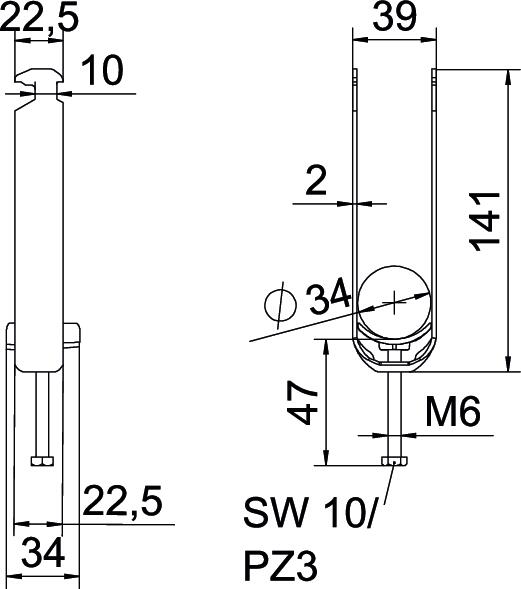

Aukštis 141 mm Be halogenų taip CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,3372 kg CO2e / 1 Vienetas Dydis 28-34mm Ilgis 22,5 mm Išorės ilgio matmuo 34 mm Kabelių / vamzdžių skaičius 3 Maks. įtempimo zona D 34 mm Maks. Sukimo momentas 3 Nm Matmuo A 22,5 mm Matmuo B 39 mm Matmuo C 34 mm Matmuo G (mm) M6 Matmuo H 141 mm Matmuo L 59 mm Matmuo t 2 mm Medžiaga Plienas Min. įtempimo zona D 28 mm Montavimo būdas Profiliniai bėgeliai Papildoma medžiaga Plienas Papildomas paviršius karštai cinkuotas Paviršius karštai cinkuotas Plotis 39 mm plyšiui 10 mm Skardos storis 2 mm skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu) 17 mm skirta bėgeliui, kurio min. įpjovos plotis (su intervalu) 16 mm skirta maks. vamzdžio skersmeniui 34 mm skirta min. vamzdžio skersmeniui 28 mm Sriegis M6 Su plastikine vonele taip Su skaitikliu ne Tvirtinimo plokštelės medžiaga Plastikas Tvirtinimo plokštelės medžiagos kokybė Polipropilenas - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas BS-H3-K-34 FT / 1186231 , 0.17MB , pdfES atitikties deklaracija BS-H3-K-34 FT / 1186231 , 0.13MB , pdfUK Atitikties Deklaracija BS-H3-K-34 FT / 1186231 , 0.09MB , pdfREACH Atitikties deklaracija BS-H3-K-34 FT / 1186231 , 0.12MB , pdfRoHS Atitikties deklaracija BS-H3-K-34 FT / 1186231 , 0.12MB , pdfMontavimo instrukcija Clamp clip H foot, plastic , 3.08MB , pdf
