Sustiprintas kabelių lovelis WKSG 110 FS ne | 6000 | 600 | 2

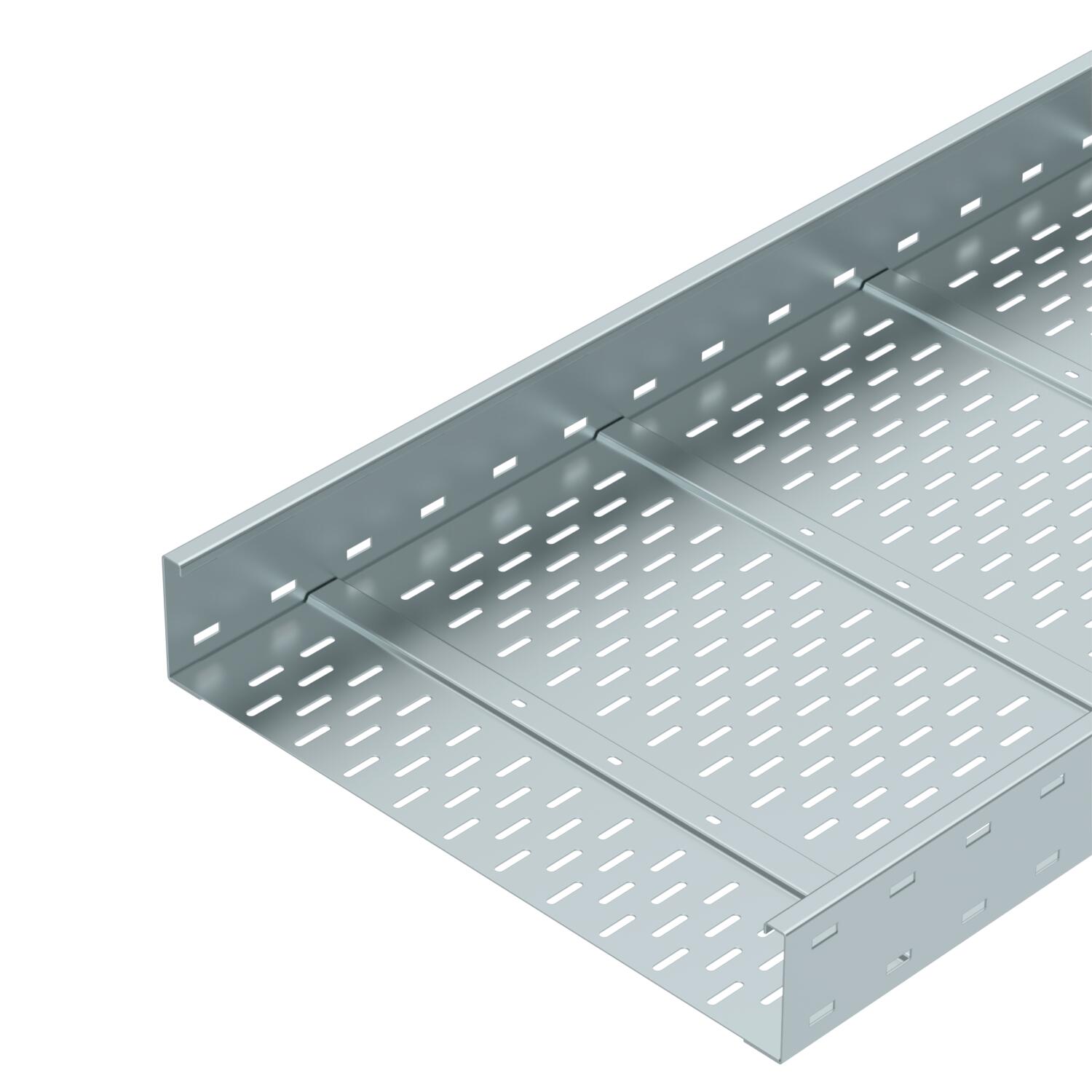

Sustiprintas kabelių lovelis WKSG 110 FS

Art. Nr. 6098127 | EAN 4012196351671

Art. Nr. / Tipas

Opprettholdelse av funksjon	ne

Ilgis	6000 mm

Plotis

Skardos storis	2 mm

Prekės aprašymas

Prekės aprašymas

Sustiprinta kabelių lovelių sistema, perforuota, šoninis aukštis – 110 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Atitinkamas WRVL 110 tipo tiesiųjų sujungiklių skaičius užsakomas atskirai.

Techniniai duomenys

Techniniai duomenys

Atitinka ROHS	taip
Dydis	110x600x6000
Gaminio serija	WKSG serija
Kabelių sistemos sujungiklio rūšis	įsuktas
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmenys	110 x 600
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
Naudingasis ilgis	6000 mm

Naudingasis skerspjūvis	614 cm²
Naudingasis skerspjūvis	61400 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Skardos storis	2 mm
Šonų perforavimas	taip
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	taip

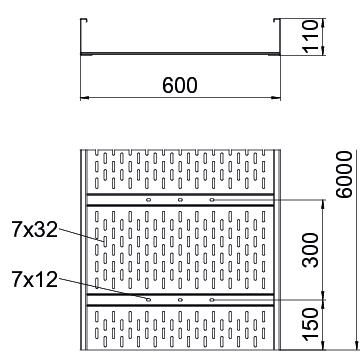

Matmenys

Aukštis	110 mm
Ilgis	6000 mm
Matmuo B	600 mm

Matmuo H	10 mm
Matmuo L	6000 mm
Plotis	600 mm

Apkrovos

Atstumas tarp atramų 3,0 m	2,9 kN/m
Atstumas tarp atramų 3,5 m	2,43 kN/m
Atstumas tarp atramų 4,0 m	2 kN/m
Atstumas tarp atramų 4,5 m	1,72 kN/m

Atstumas tarp atramų 5,0 m	1,5 kN/m
Atstumas tarp atramų 6,0 m	1 kN/m
Atstumas tarp atramų 7,0 m	0,7 kN/m
Atstumas tarp atramų 8,0 m	0,4 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	27,3953 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	27,3953 kg CO₂e

Declared Unit	Metras
Declared Unit Quantity	1

Techniniai duomenys

WKSG 110 tipo didelių atstumų tarp atramų kabelių lovelio apkrovos diagrama.

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Opprettholdelse av funksjon	Ilgis	Plotis	Skardos storis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
WKSG 120 FS	ne	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	ne	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	ne	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	ne	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	ne	6000 mm	600 mm	2 mm	6098127	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FS	WDRL 1116 60 FS	6227465	m	3 m
Tiesi jungtis FS	WRVL 110 FS	6091164	Vienetas	2 Vienetas
Kampinė jungtis FS	WRWVK 110 FS	6091377	Vienetas	2 Vienetas
Sustiprinta kampinė jungtis 110 FS	WRWVV 110 FS	6091379	Vienetas	2 Vienetas
Jungiamoji plokštė FS	SSLB 600 FS	7070233	Vienetas	20 Vienetas
Šarnyrinė jungtis FS	WRGV 110 FS	6091318	Vienetas	2 Vienetas
90° alkūnė 110 FS	WRB 90 160 FS	6098320	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FS	WRAA 160 FS	6098421	Vienetas	1 Vienetas
Kampinis tvirtinamas elementas 110 FS	WEAS 110 FS	6098475	Vienetas	1 Vienetas
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
