Sustiprintas kabelių lovelis WKSG 110 FS ne | 6000 | 400 | 2

Sustiprintas kabelių lovelis WKSG 110 FS

Art. Nr. 6098119 | EAN 4012196351558

Art. Nr. / Tipas

Opprettholdelse av funksjon	ne

Ilgis	6000 mm

Plotis

Skardos storis	2 mm

Prekės aprašymas

Prekės aprašymas

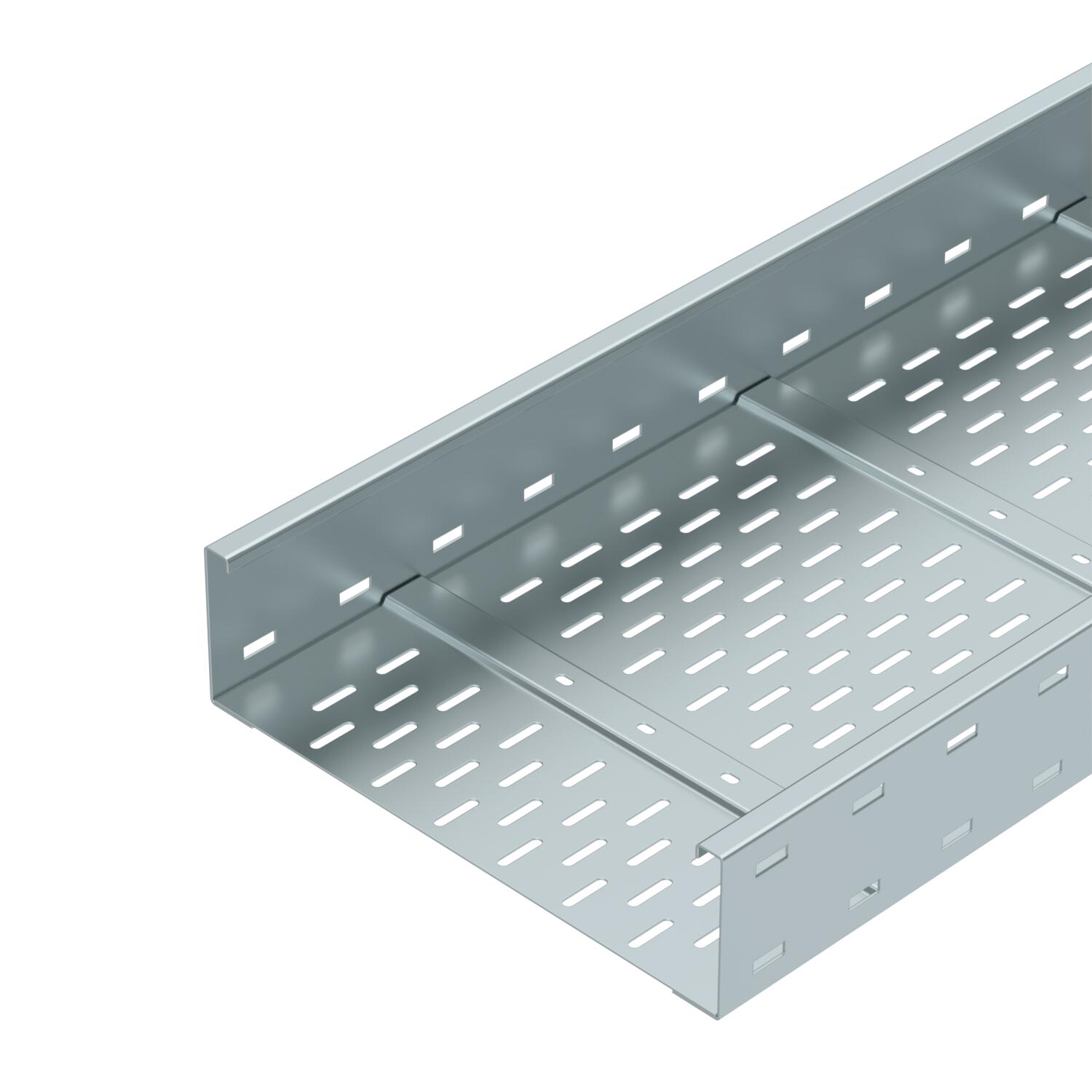

Sustiprinta kabelių lovelių sistema, perforuota, šoninis aukštis – 110 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Atitinkamas WRVL 110 tipo tiesiųjų sujungiklių skaičius užsakomas atskirai.

Techniniai duomenys

Techniniai duomenys

Dydis	110x400x6000
Kabelių sistemos sujungiklio rūšis	įsuktas
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmenys	400 x 110
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
Naudingasis ilgis	6000 mm
Naudingasis skerspjūvis	408 cm²

Naudingasis skerspjūvis	40800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Skardos storis	2 mm
Šonų perforavimas	taip
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	taip

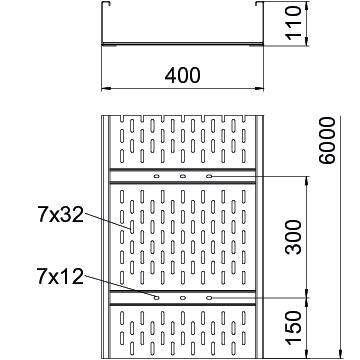

Matmenys

Aukštis	110 mm
Ilgis	6000 mm
Matmuo B	400 mm

Matmuo H	10 mm
Matmuo L	6000 mm
Plotis	400 mm

Apkrovos

Atstumas tarp atramų 3,0 m	2,9 kN/m
Atstumas tarp atramų 3,5 m	2,43 kN/m
Atstumas tarp atramų 4,0 m	2 kN/m
Atstumas tarp atramų 4,5 m	1,72 kN/m

Atstumas tarp atramų 5,0 m	1,5 kN/m
Atstumas tarp atramų 6,0 m	1 kN/m
Atstumas tarp atramų 7,0 m	0,7 kN/m
Atstumas tarp atramų 8,0 m	0,4 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	22,1046 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	22,1046 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

WKSG 110 tipo didelių atstumų tarp atramų kabelių lovelio apkrovos diagrama.

Visi tipai

Visi tipai

Tipas	Opprettholdelse av funksjon	Ilgis	Plotis	Skardos storis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
WKSG 120 FS	ne	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	ne	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	ne	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	ne	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	ne	6000 mm	600 mm	2 mm	6098127	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FS	WDRL 1116 40 FS	6227449	m	3 m
Tiesi jungtis FS	WRVL 110 FS	6091164	Vienetas	2 Vienetas
Kampinė jungtis FS	WRWVK 110 FS	6091377	Vienetas	2 Vienetas
Sustiprinta kampinė jungtis 110 FS	WRWVV 110 FS	6091379	Vienetas	2 Vienetas
Jungiamoji plokštė FS	SSLB 400 FS	7070221	Vienetas	20 Vienetas
Šarnyrinė jungtis FS	WRGV 110 FS	6091318	Vienetas	2 Vienetas
90° alkūnė 110 FS	WRB 90 140 FS	6098312	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FS	WRAA 140 FS	6098413	Vienetas	1 Vienetas
Kampinis tvirtinamas elementas 110 FS	WEAS 110 FS	6098475	Vienetas	1 Vienetas
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
