Sujungimo ir paskirstymo dėžutė UZD350-4 R

Art. Nr. 7410025 | EAN 4012197375386

Art. Nr. / Tipas

Min. monolitinių grindų aukštis	80 mm

Maks. monolitinių grindų aukštis	160 mm

Min. kanalo aukštis

Maks. kanalo aukštis

Dangčio konstrukcija	universalus

Standartinio mazgo įmontavimo anga	kvadratinis

Vardinis dydis

Prekės aprašymas

Prekės aprašymas

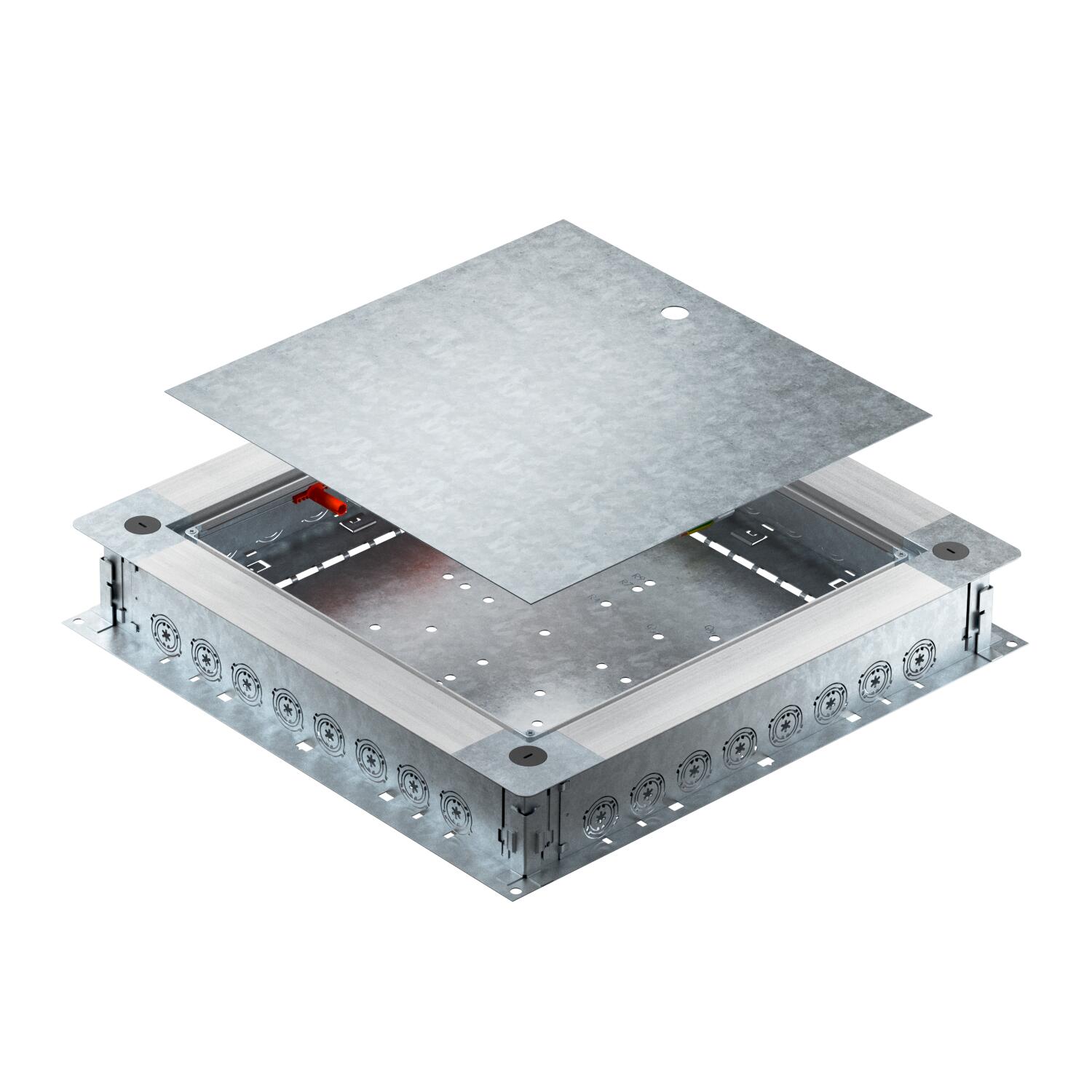

Sujungimo ir paskirstymo dėžutė UZD350-4 R su šoninėmis sienomis iš lakštinio plieno. Standartinio mazgo montavimo dangtelyje montavimui (užsakomas atskirai). Galima nuosekliai niveliuoti naudojant greitąjį niveliavimą iki 80 - 160 mm liejinio aukščio. Išlyginamąjį sluoksnį galima apdoroti lygiai su išlyginamojo sluoksnio kraštu. Su akustinio atjungimo galimybe po išlyginamo sluoksnio klojimo ir su sistemos priedais, taip pat galima naudoti esant didelėms apkrovoms. Kabelių ir laidų įvedimas per vamzdžio įvadus. Vamzdžių įvadas iš vienos pusės tinka 8 M20, M25 ir M32 skersmens montavimo vamzdžiams.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip
Dangčio konstrukcija	universalus

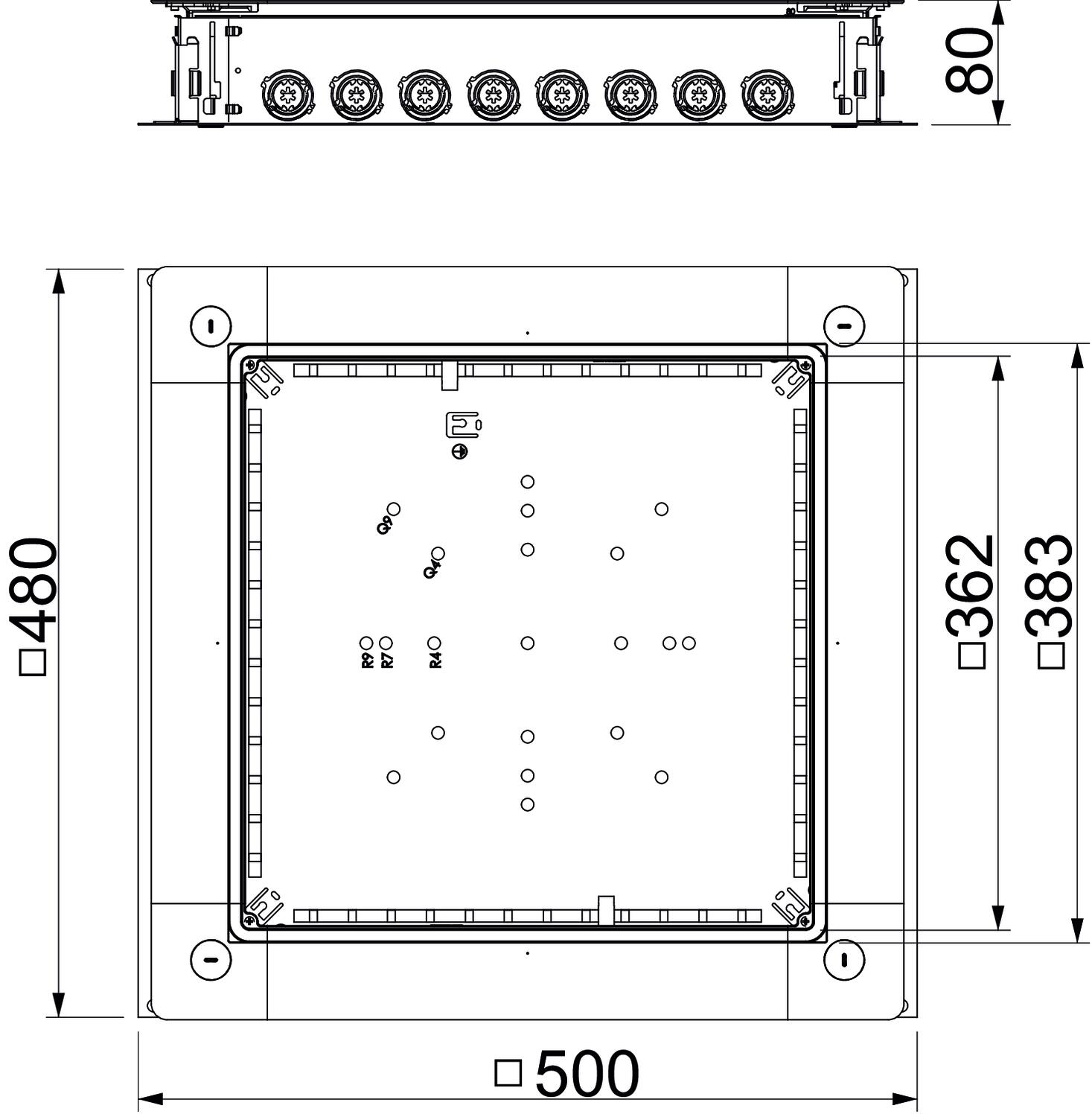

Dydis	500x480x80
Įmontuojamų prietaisų skaičius	1
Maks. aukščio reguliavimo ribos	160 mm
Maks. monolitinių grindų aukštis	160 mm
Matmuo A	480 mm
Matmuo a	362 mm
Matmuo B	500 mm
Matmuo b	383 mm
Mažiausias liejamų grindų aukštis	80
Medžiaga	Plienas
Min. aukščio reguliavimo ribos	80 mm

Min. monolitinių grindų aukštis	80 mm
Naudojamo įrenginio IP apsaugos būdas	IP20
Pagrindo plokštė	taip
Paviršius	cinkuotas juostiniu būdu
Standartinio mazgo įmontavimo anga	kvadratinis
Tarpiklio įmontavimo galimybė	taip
Tinka pogrindiniam kanalui	ne
Tinka pogrindiniam kanalui su dekoratyvine danga	ne
Tinka užbetonuojamam uždaram pogrindiniam kanalui	ne
vamzdžiui prijungti	taip
Vardinis dydis	350 mm
Virš grindų montuojamos talpos įmontavimo anga	ne

Visi tipai

Visi tipai

Tipas	Min. monolitinių grindų aukštis	Maks. monolitinių grindų aukštis	Min. kanalo aukštis	Maks. kanalo aukštis	Dangčio konstrukcija	Standartinio mazgo įmontavimo anga	Vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
UZD250-4	80 mm	160 mm	28 mm	58 mm	universalus	kvadratinis	250 mm	7410022	Vienetas	1 Vienetas
UZD350-4	80 mm	160 mm	28 mm	58 mm	universalus	kvadratinis	350 mm	7410023	Vienetas	1 Vienetas
UZD350-4 R	80 mm	160 mm	-	-	universalus	kvadratinis	350 mm	7410025	Vienetas	1 Vienetas
UZD250-4 R	80 mm	160 mm	-	-	universalus	kvadratinis	250 mm	7410026	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

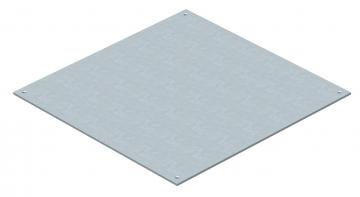

Užaklintas dangtelis, skirtas UZD350	DU 350-2	7400577	Vienetas	1 Vienetas

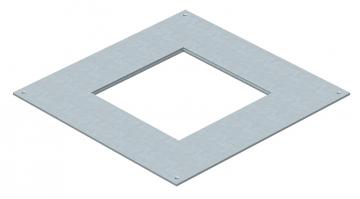

Montavimo rėmas 350, vardinis dydis 4	DUG 350-3 4	7400505	Vienetas	1 Vienetas

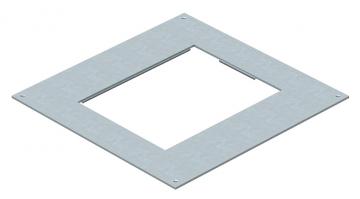

Montavimo rėmas 350, vardinis dydis 6	DUG 350-3 6	7400509	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis 9	DUG 350-3 9	7400513	Vienetas	1 Vienetas

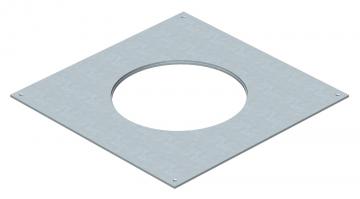

Montavimo rėmas 350, vardinis dydis R4	DUG 350-3 R4	7400517	Vienetas	1 Vienetas

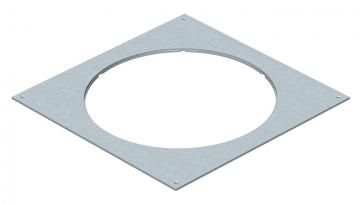

Montavimo rėmas 350, vardinis dydis R7	DUG 350-3 R7	7400533	Vienetas	1 Vienetas

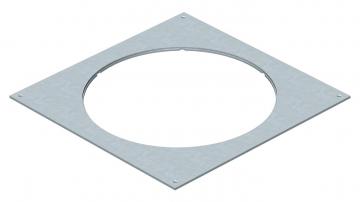

Montavimo rėmas 350, vardinis dydis R9	DUG 350-3 R9	7400549	Vienetas	1 Vienetas
Apsauginio laido prijungimo gnybtas	8AWR	6288704	Vienetas	10 Vienetas
