Sujungimo ir paskirstymo dėžutė UZD250-4 R

Art. Nr. 7410026 | EAN 4012197375416

Art. Nr. / Tipas

Min. monolitinių grindų aukštis	80 mm

Maks. monolitinių grindų aukštis	160 mm

Min. kanalo aukštis

Maks. kanalo aukštis

Dangčio konstrukcija	universalus

Standartinio mazgo įmontavimo anga	kvadratinis

Vardinis dydis

Prekės aprašymas

Prekės aprašymas

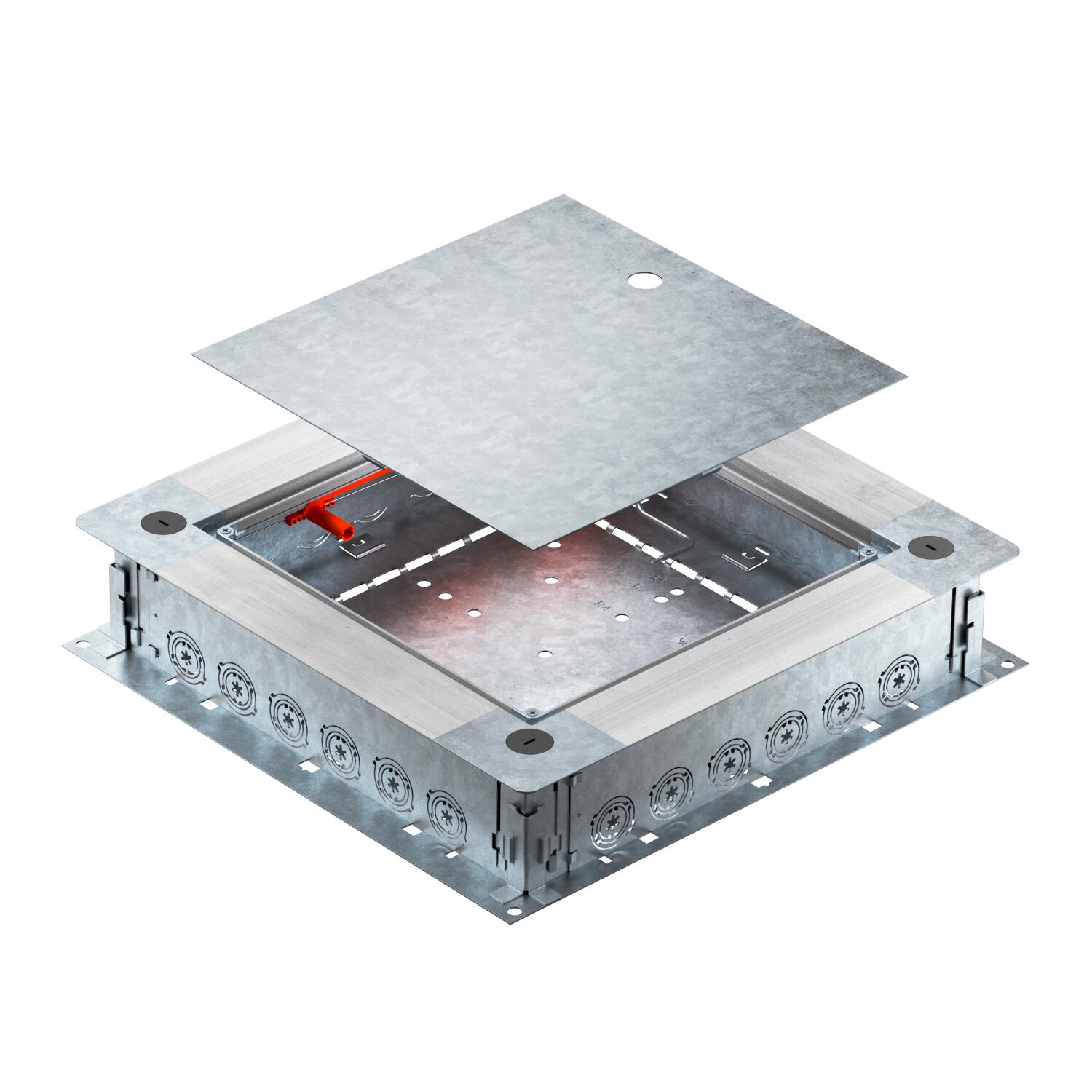

Sujungimo ir paskirstymo dėžutė UZD250-4 R su šoninėmis sienomis iš lakštinio plieno. Standartinio mazgo montavimo dangtelyje montavimui (užsakomas atskirai). Galima nuosekliai niveliuoti naudojant greitąjį niveliavimą iki 80 - 160 mm liejinio aukščio. Išlyginamąjį sluoksnį galima apdoroti lygiai su išlyginamojo sluoksnio kraštu. Su akustinio atjungimo galimybe po išlyginamo sluoksnio klojimo ir su sistemos priedais, taip pat galima naudoti esant didelėms apkrovoms. Kabelių ir laidų įvedimas per vamzdžio įvadus. Vamzdžių įvadas iš vienos pusės tinka 6 M20, M25 ir M32 skersmens montavimo vamzdžiams.

Techniniai duomenys

Techniniai duomenys

atsiejami	taip
Dangčio konstrukcija	universalus

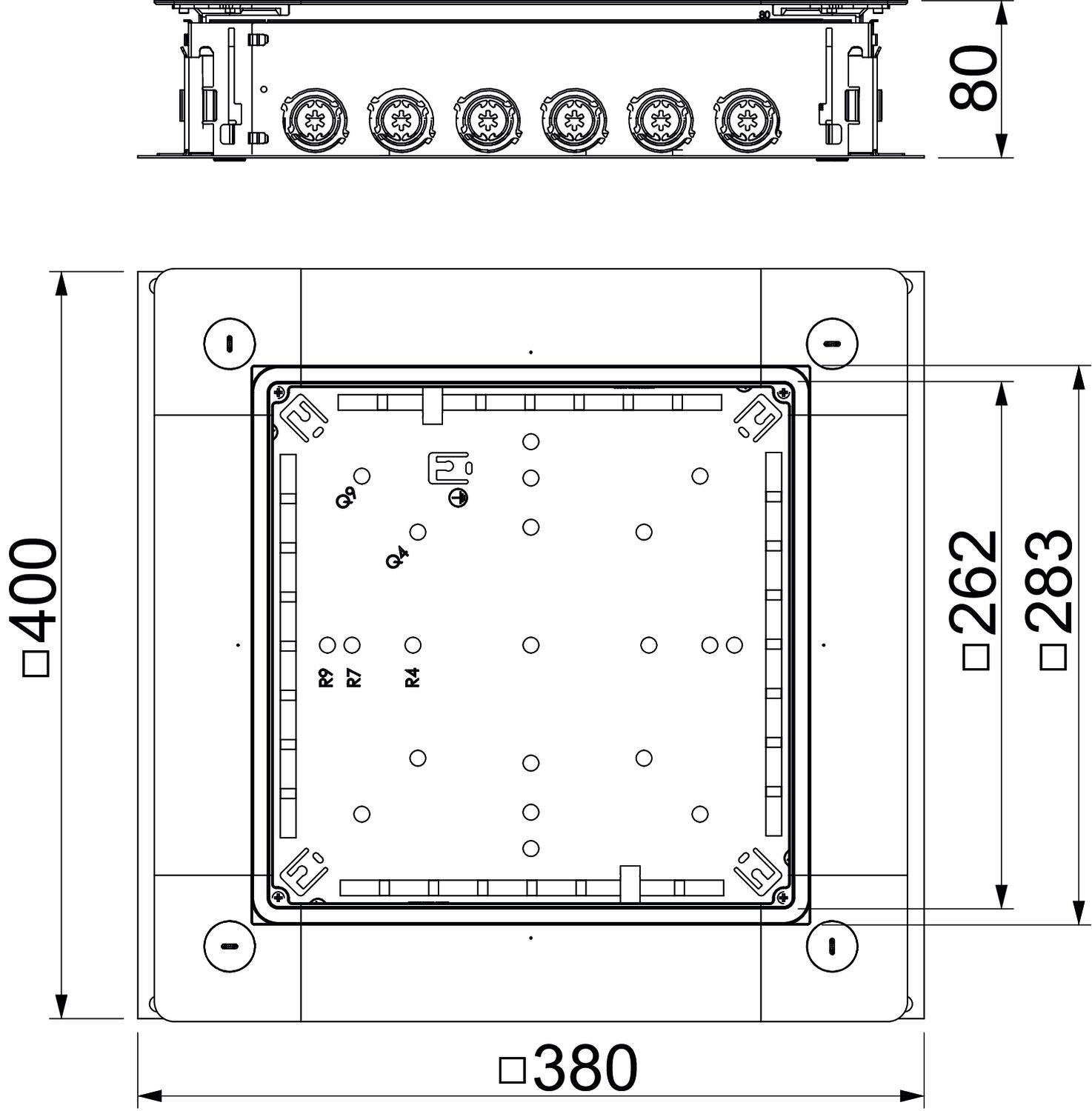

Dydis	400x380x80
Įmontuojamų prietaisų skaičius	1
Maks. aukščio reguliavimo ribos	160 mm
Maks. monolitinių grindų aukštis	160 mm
Matmuo a	262 mm
Matmuo A	380 mm
Matmuo B	400 mm
Matmuo b	283 mm
Mažiausias liejamų grindų aukštis	80
Medžiaga	Plienas
Min. aukščio reguliavimo ribos	80 mm

Min. monolitinių grindų aukštis	80 mm
Naudojamo įrenginio IP apsaugos būdas	IP20
Pagrindo plokštė	taip
Paviršius	cinkuotas juostiniu būdu
Standartinio mazgo įmontavimo anga	kvadratinis
Tarpiklio įmontavimo galimybė	taip
Tinka pogrindiniam kanalui	ne
Tinka pogrindiniam kanalui su dekoratyvine danga	ne
Tinka užbetonuojamam uždaram pogrindiniam kanalui	ne
vamzdžiui prijungti	taip
Vardinis dydis	250 mm
Virš grindų montuojamos talpos įmontavimo anga	ne

Visi tipai

Visi tipai

Tipas	Min. monolitinių grindų aukštis	Maks. monolitinių grindų aukštis	Min. kanalo aukštis	Maks. kanalo aukštis	Dangčio konstrukcija	Standartinio mazgo įmontavimo anga	Vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
UZD250-4	80 mm	160 mm	28 mm	58 mm	universalus	kvadratinis	250 mm	7410022	Vienetas	1 Vienetas
UZD350-4	80 mm	160 mm	28 mm	58 mm	universalus	kvadratinis	350 mm	7410023	Vienetas	1 Vienetas
UZD350-4 R	80 mm	160 mm	-	-	universalus	kvadratinis	350 mm	7410025	Vienetas	1 Vienetas
UZD250-4 R	80 mm	160 mm	-	-	universalus	kvadratinis	250 mm	7410026	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aklidangtis, skirtas UZD250-3/4	DU 250-2	7400573	Vienetas	1 Vienetas
Montavimo rėmas 250, vardinis dydis 2	DUG 250-3 2	7400455	Vienetas	1 Vienetas
Montavimo rėmas 250, vardinis dydis 4	DUG 250-3 4	7400459	Vienetas	1 Vienetas
Montavimo rėmas 250, vardinis dydis 6	DUG 250-3 6	7400463	Vienetas	1 Vienetas
Montavimo rėmas 250 grindiniams liukams, kurių vardinis dydis 9	DUG 250-3 9	7400467	Vienetas	1 Vienetas
Montavimo rėmas 250 grindiniams liukams, kurių vardinis dydis R4	DUG 250-3 R4	7400471	Vienetas	1 Vienetas
Apsauginio laido prijungimo gnybtas	8AWR	6288704	Vienetas	10 Vienetas
