Reguliuojamo aukščio kasetinis liukas, skirtas tubusui, RKFR, nerūdijančio plieno 110 | 155 | 25 | | R4

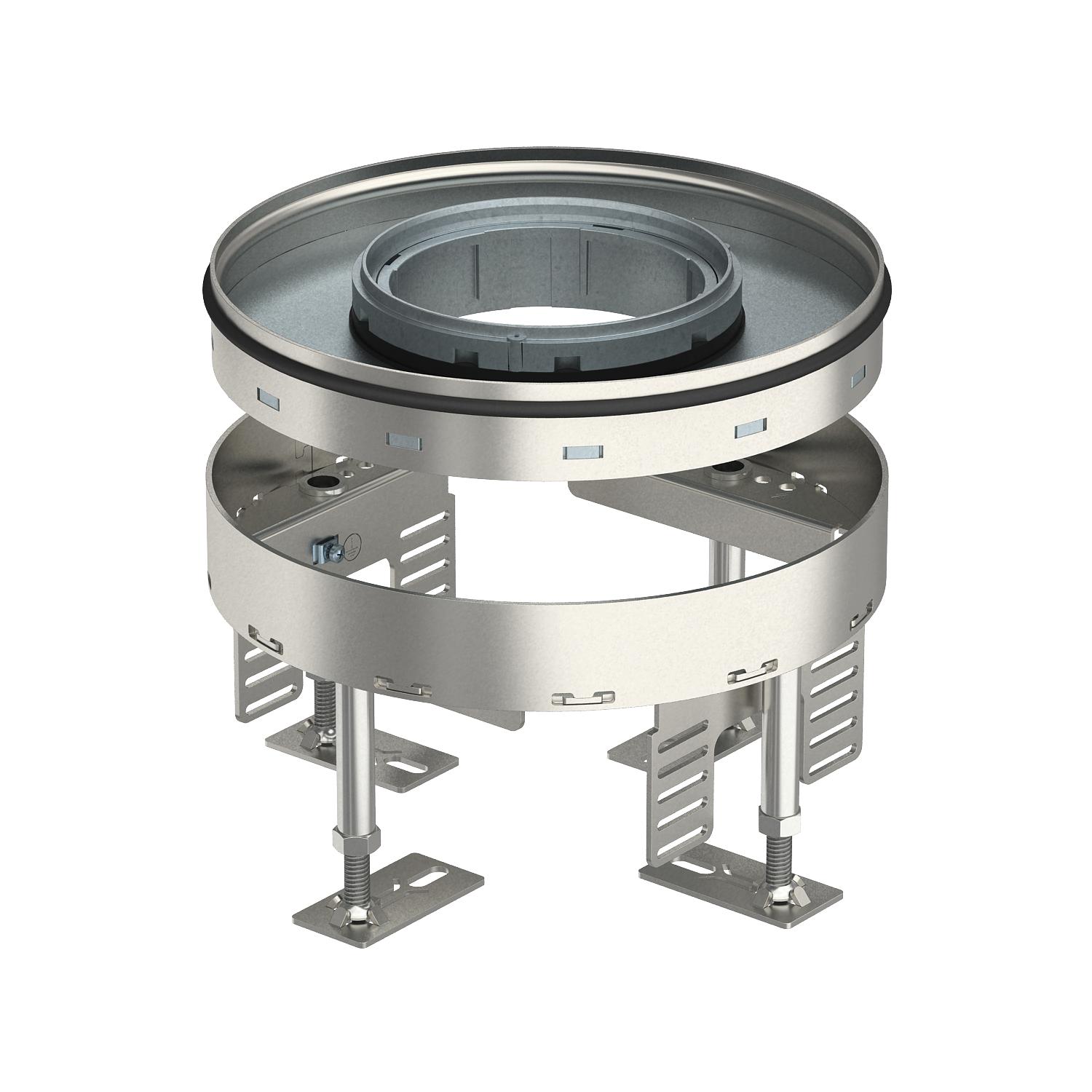

Reguliuojamo aukščio kasetinis liukas, skirtas tubusui, RKFR, nerūdijančio plieno

Art. Nr. 7409424 | EAN 4012195869467

Art. Nr. / Tipas

Min. grindų aukštis	110 mm

Maks. grindų aukštis	155 mm

Grindų dangos storis

Prietaisų dėžučių vardinis dydis	R4

Prekės aprašymas

Prekės aprašymas

Reguliuojamo aukščio kasetinis liukas, vardinis dydis R4, tubusui, skirtas instaliaciniams prietaisams sausos ir šlapios priežiūros grindyse įmontuoti.
Reguliuojamo aukščio kasetinis liukas su tubusu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangčius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti. Tubuso dangtelis neįeina į komplektaciją.

Techniniai duomenys

Techniniai duomenys

atsiejami	ne
Dydis	Ø215mm
Grindų dangos storis	25 mm
Įmontavimo gylis	110 mm
Įmontavimo sistemos tipas	UT3
Įmontavimo skersmuo	215
Įmontuojamų prietaisų skaičius	6
Išvadas	apvalus
Laido išvado tipas	Ištraukiamas tubusas
Laidų išvadų skaičius	1
Leidimai	VDE
Maks. aukščio reguliavimo ribos	155 mm
Maks. grindų aukštis	155 mm
Medžiaga	Plienas, nerūdijantis, 1.4301

Min. aukščio reguliavimo ribos	110 mm
Min. grindų aukštis	110 mm
Montavimo dėžių skaičius	2
Naudojamo įrenginio IP apsaugos būdas	IP20
Nenaudojamo įrenginio IP apsaugos būdas	IP44
Pagrindo priežiūra	šlapias
Prietaisų dėžučių vardinis dydis	R4
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	taip
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Tinka montuoti dvigubose grindyse	taip
Tinka tuščiavidurėms grindims	taip
Vertikali apkrova, didelis plotas	iki 5 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N

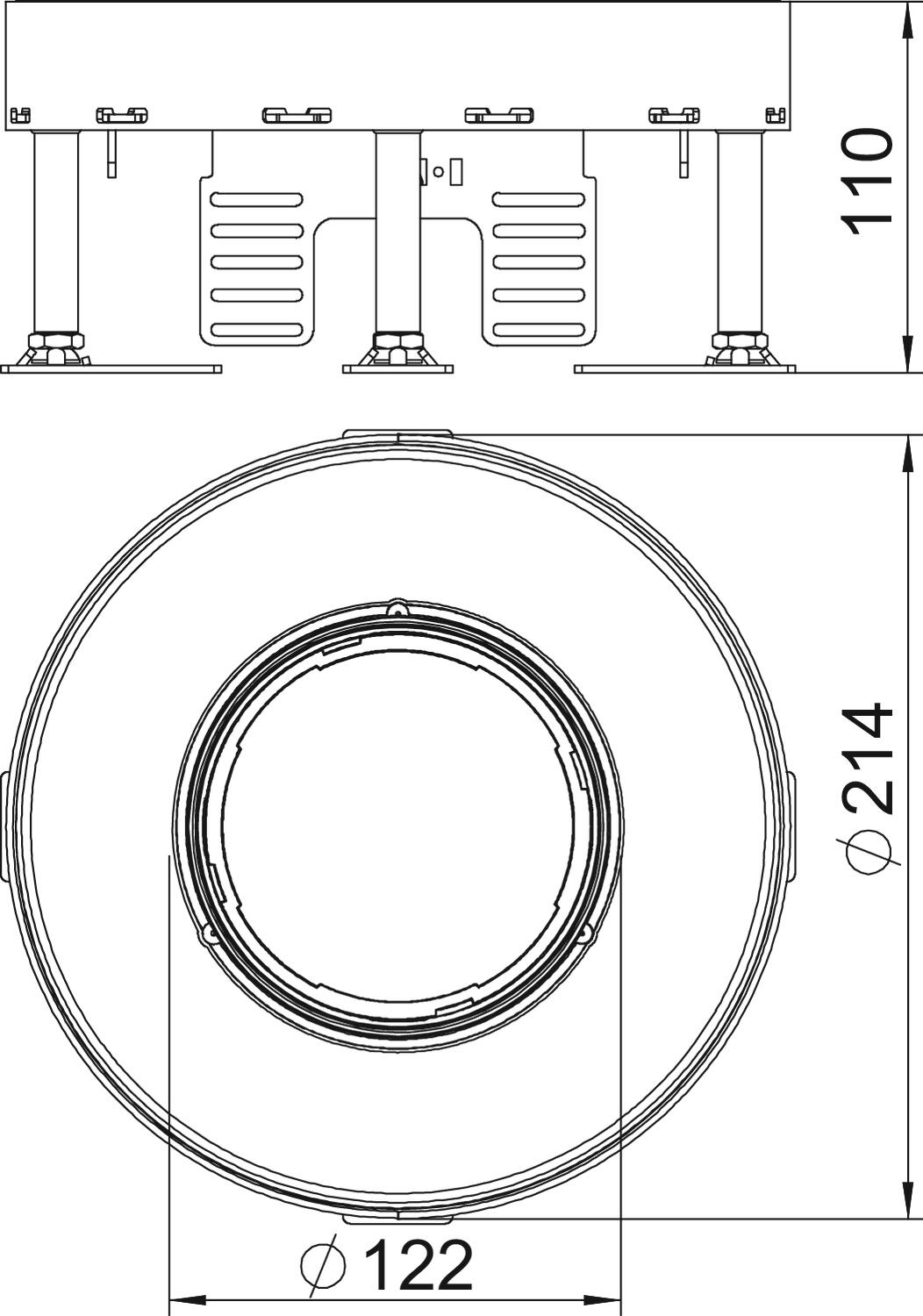

Matmenys

Ilgis	214 mm

Plotis	214 mm

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	12,4754 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	12,4754 kg CO₂e

Declared Unit (LCA)	Vienetas
Declared Unit Quantity (LCA)	1

Visi tipai

Visi tipai

Tipas	Min. grindų aukštis	Maks. grindų aukštis	Grindų dangos storis	Prietaisų dėžučių vardinis dydis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKFRN2 R4 VS20	110 mm	155 mm	20 mm	R4	7409422	Vienetas	1 Vienetas
RKFRN2 R4 VS25	110 mm	155 mm	25 mm	R4	7409424	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2	RK NEV2 110	7405815	Pak.	1 Pak.
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams	TUK2 GV	7428140	Vienetas	1 Vienetas
Garso izoliacijos slankiklis	SRS 4	7405798	Vienetas	4 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis R4	SK RK4R	7404382	Vienetas	1 Vienetas
Montavimo rėmas 350, vardinis dydis R4	DUG 350-3 R4	7400517	Vienetas	1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm	UT3 45 3	7408723	Vienetas	1 Vienetas
