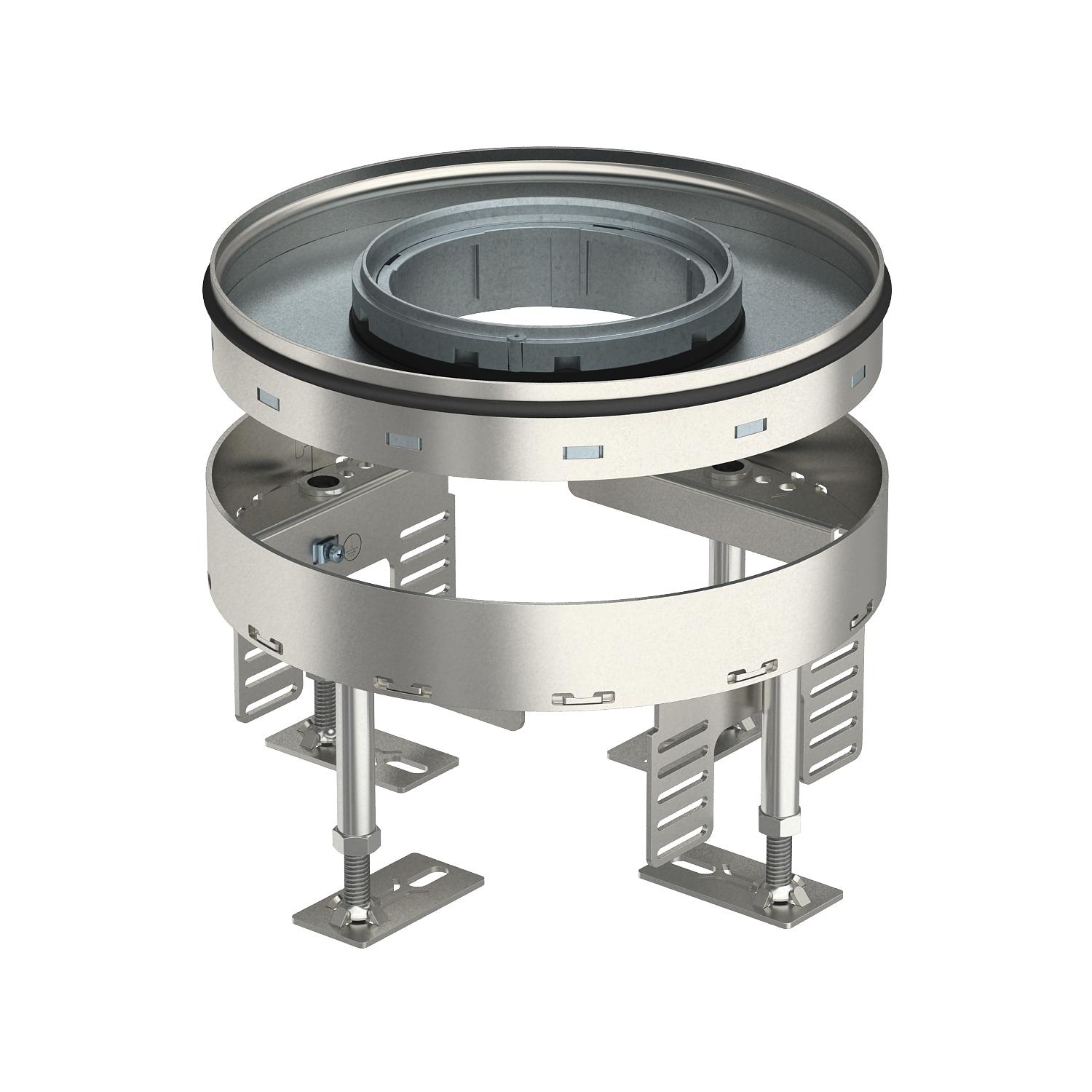

Reguliuojamo aukščio kasetinis liukas, skirtas tubusui, RKFR, nerūdijančio plieno
Art. Nr. 7409422 | EAN 4012195869450
- Prekės aprašymas
-

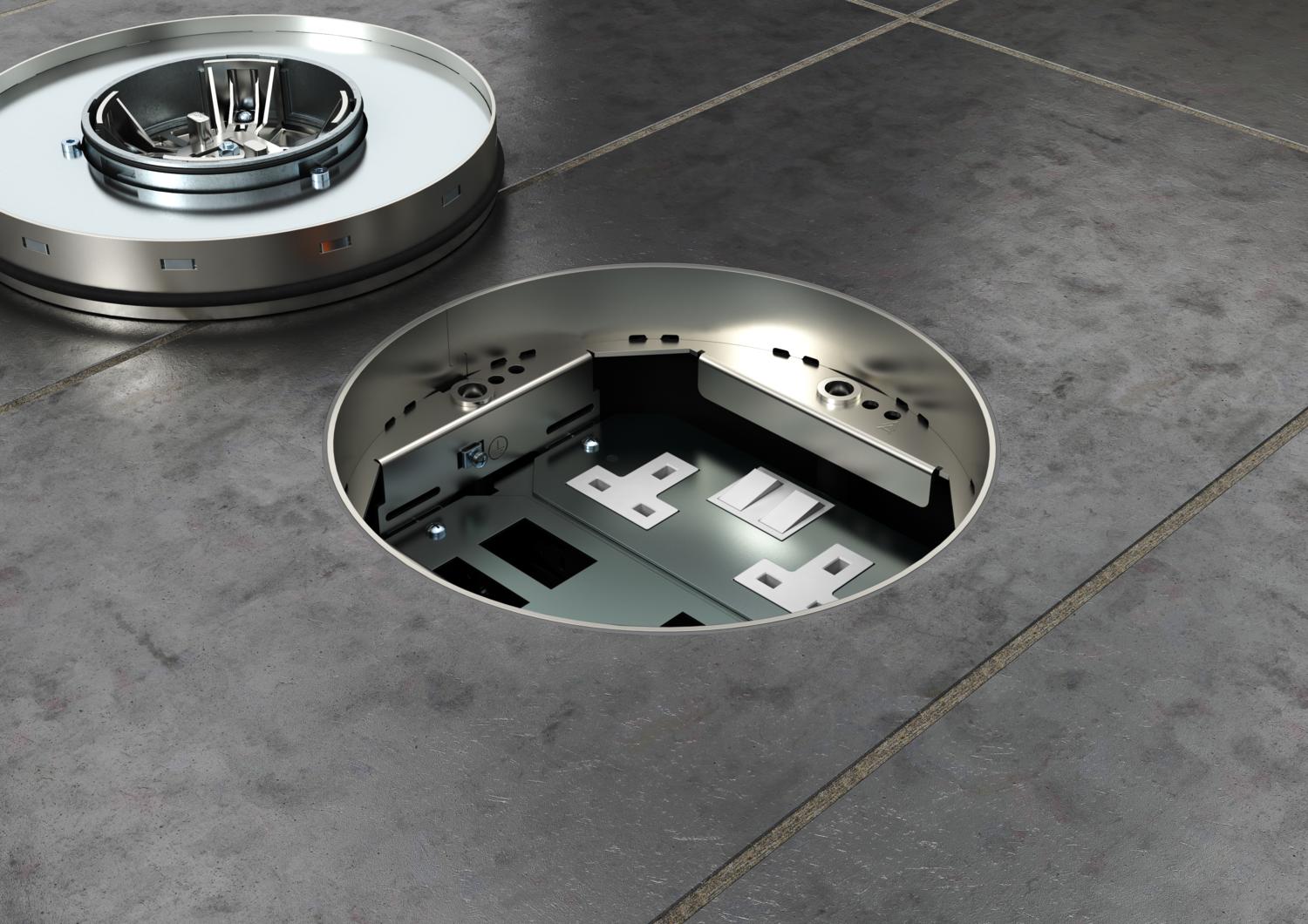

Prekės aprašymasReguliuojamo aukščio kasetinis liukas, vardinis dydis R4, tubusui, skirtas instaliaciniams prietaisams sausos ir šlapios priežiūros grindyse įmontuoti.

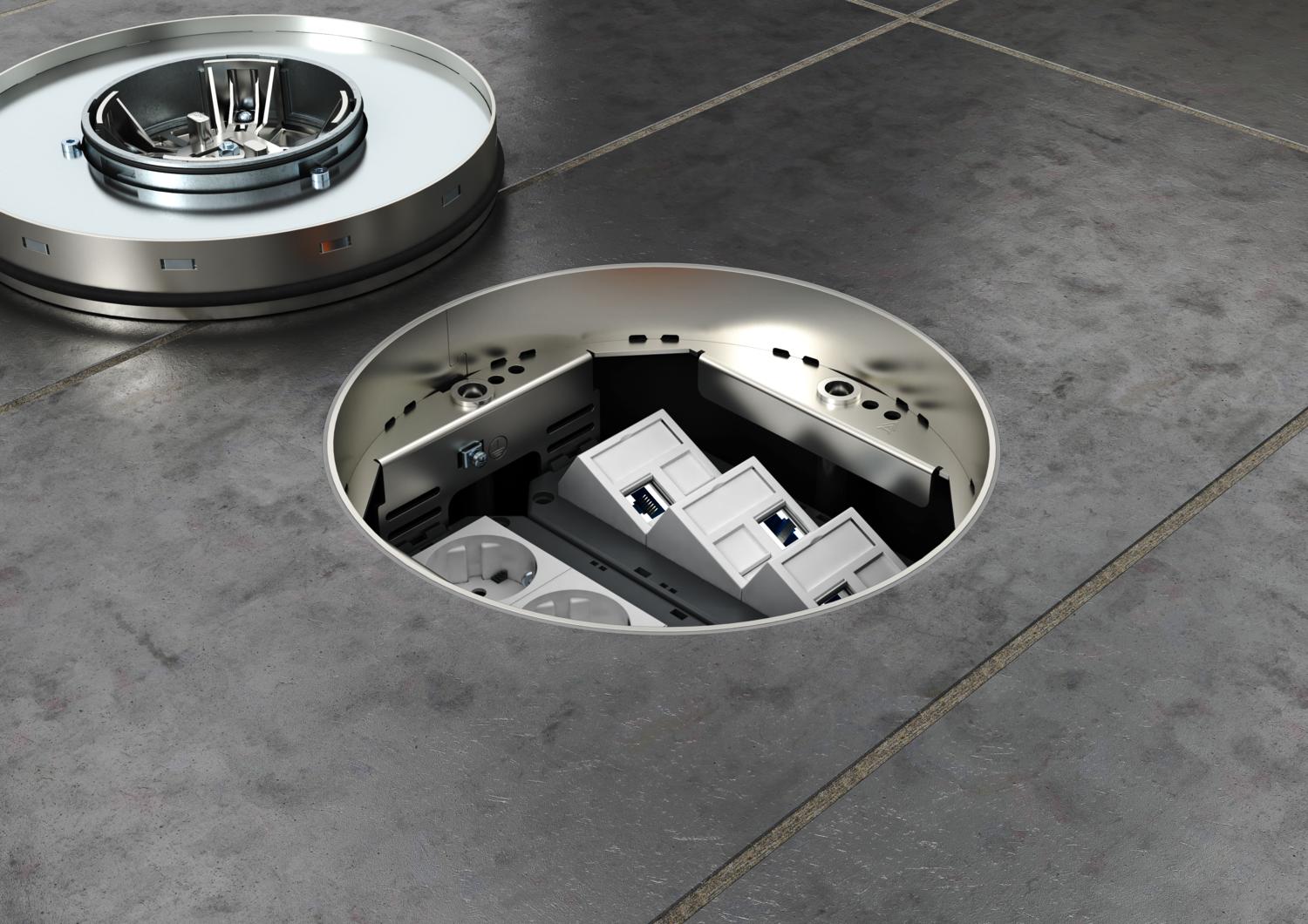

Reguliuojamo aukščio kasetinis liukas su tubusu, 2 sekcijų. Galima sumontuoti 2 APMT2 dangčius. 2 universaliems laikikliams UT3, su 4 atskirais instaliaciniais prietaisais su laikomuoju žiedu / laikomąja apkaba arba 6 „Modul 45“ prietaisais, montuoti. Tubuso dangtelis neįeina į komplektaciją.
-
- Techniniai duomenys
-
Techniniai duomenys

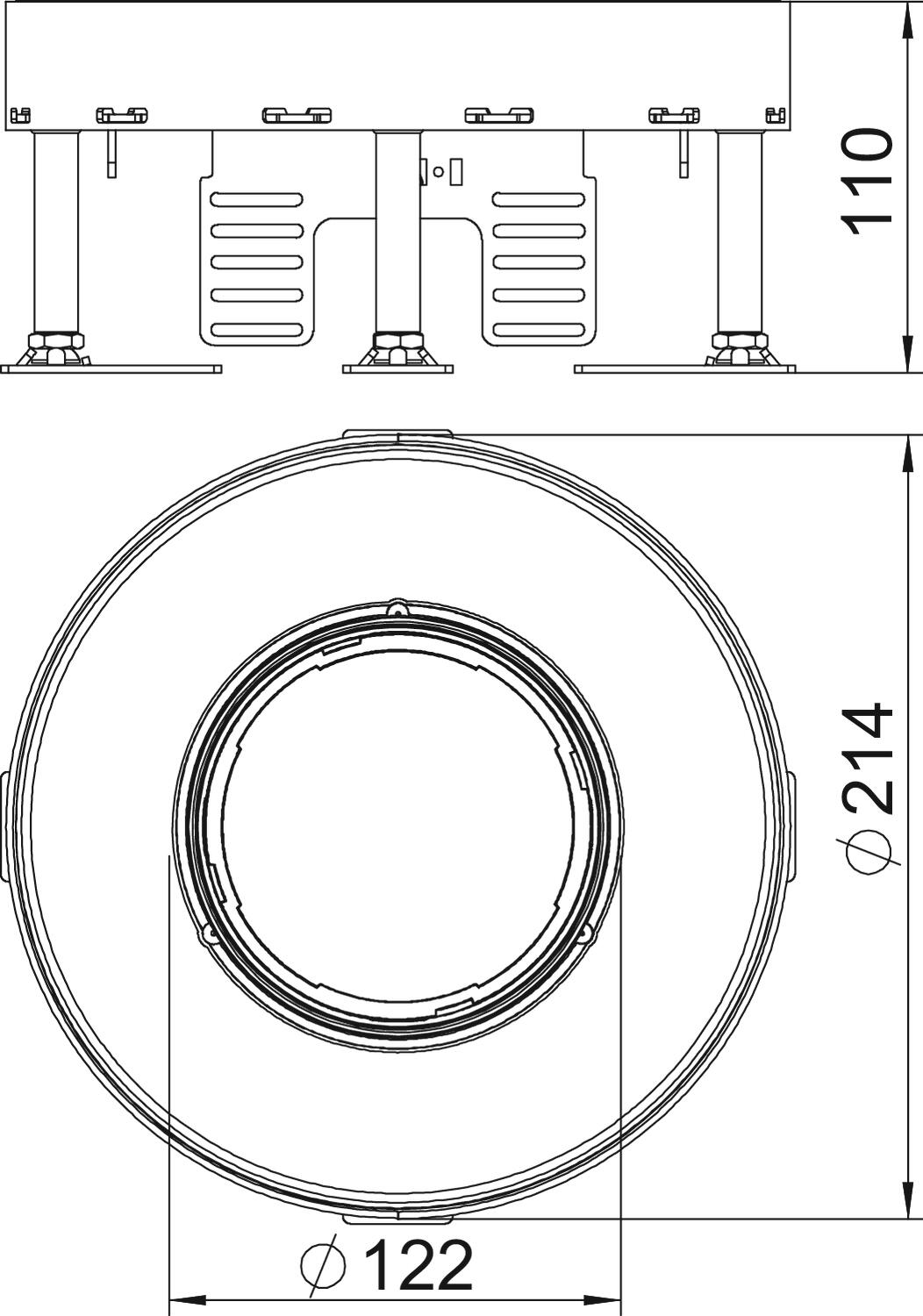

atsiejami ne CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 12,3599 kg CO2e / 1 Vienetas Dydis Ø215mm Grindų dangos storis 20 mm Ilgis 214 mm Įmontavimo gylis 110 mm Įmontavimo sistemos tipas UT3 Įmontavimo skersmuo 215 Įmontuojamų prietaisų skaičius 6 Išvadas apvalus Laido išvado tipas Ištraukiamas tubusas Laidų išvadų skaičius 1 Leidimai VDE Maks. aukščio reguliavimo ribos 155 mm Maks. grindų aukštis 155 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 110 mm Min. grindų aukštis 110 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP44 Pagrindo priežiūra šlapias Plotis 214 mm Prietaisų dėžučių vardinis dydis R4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK10 Tinka montuoti dvigubose grindyse taip Tinka tuščiavidurėms grindims taip Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Aukščio reguliavimo blokas RKNEV2
RK NEV2 110 7405815 1 Pak.
Tubusas su metaliniu dangteliu, su laikiklio apkaba, skirtas liukams ir reguliuojamo aukščio liukams
TUK2 GV 7428140 1 Vienetas
Garso izoliacijos slankiklis
SRS 4 7405798 4 Vienetas
Adapteris kasetiniams liukams į šlifuojamo betono grindis, vardinis dydis R4
SK RK4R 7404382 1 Vienetas
Montavimo rėmas 350, vardinis dydis R4
DUG 350-3 R4 7400517 1 Vienetas
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Instrumentas, 300 N
WZ 1029 7408634 1 Vienetas - Atsisiuntimai
-
