MWA 12 FS konsolė, tvirtinama prie sienų ir profilių
Art. Nr. 6424740 | EAN 4012196637034
- Prekės aprašymas
-

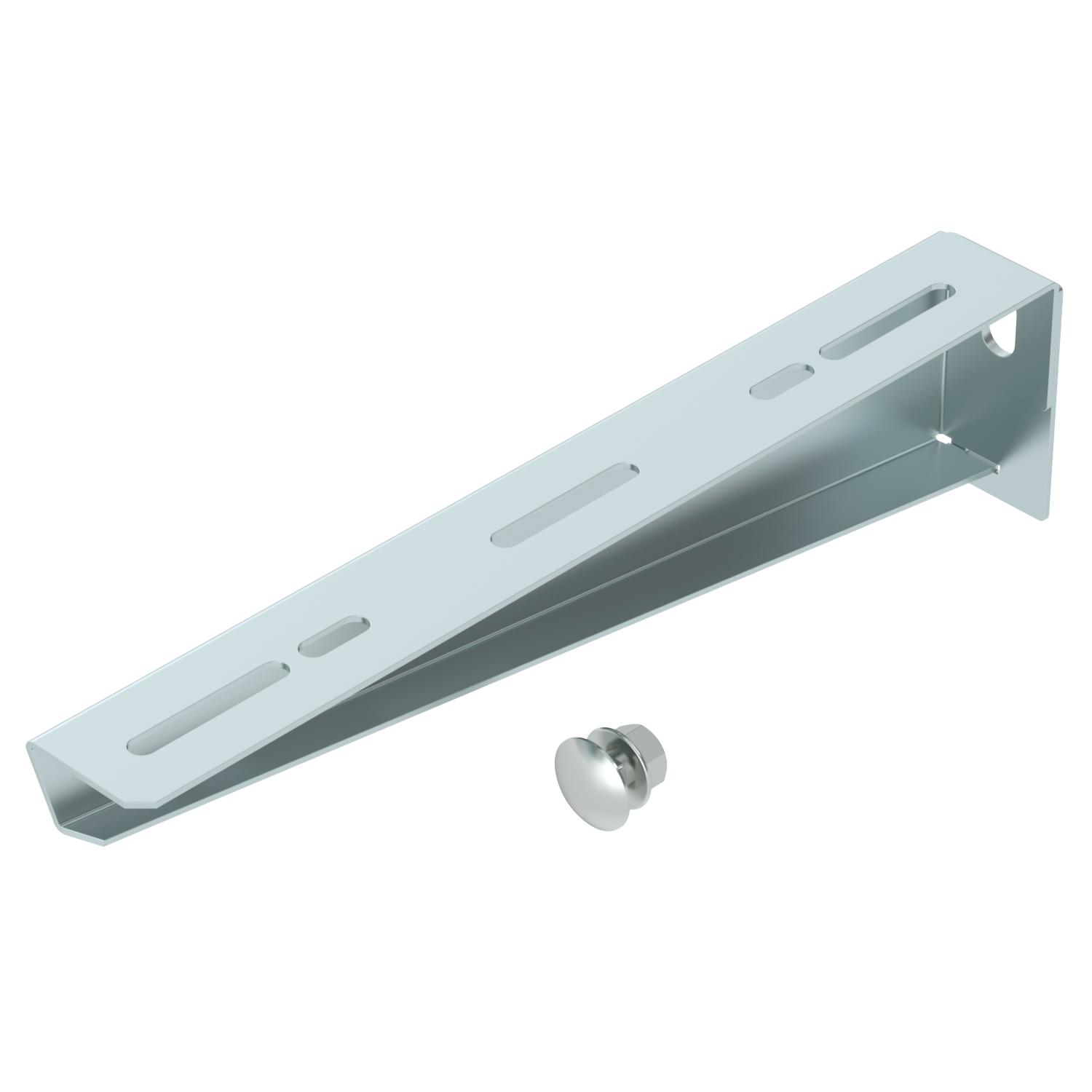

Prekės aprašymasLengvoji atrama, tvirtinama prie sienų ir profilių, gofruotos konstrukcijos.
Komplektuojama su varžtu M10 x 25, skirtu tvirtinti prie U formos profilių.
-
- Techniniai duomenys
-

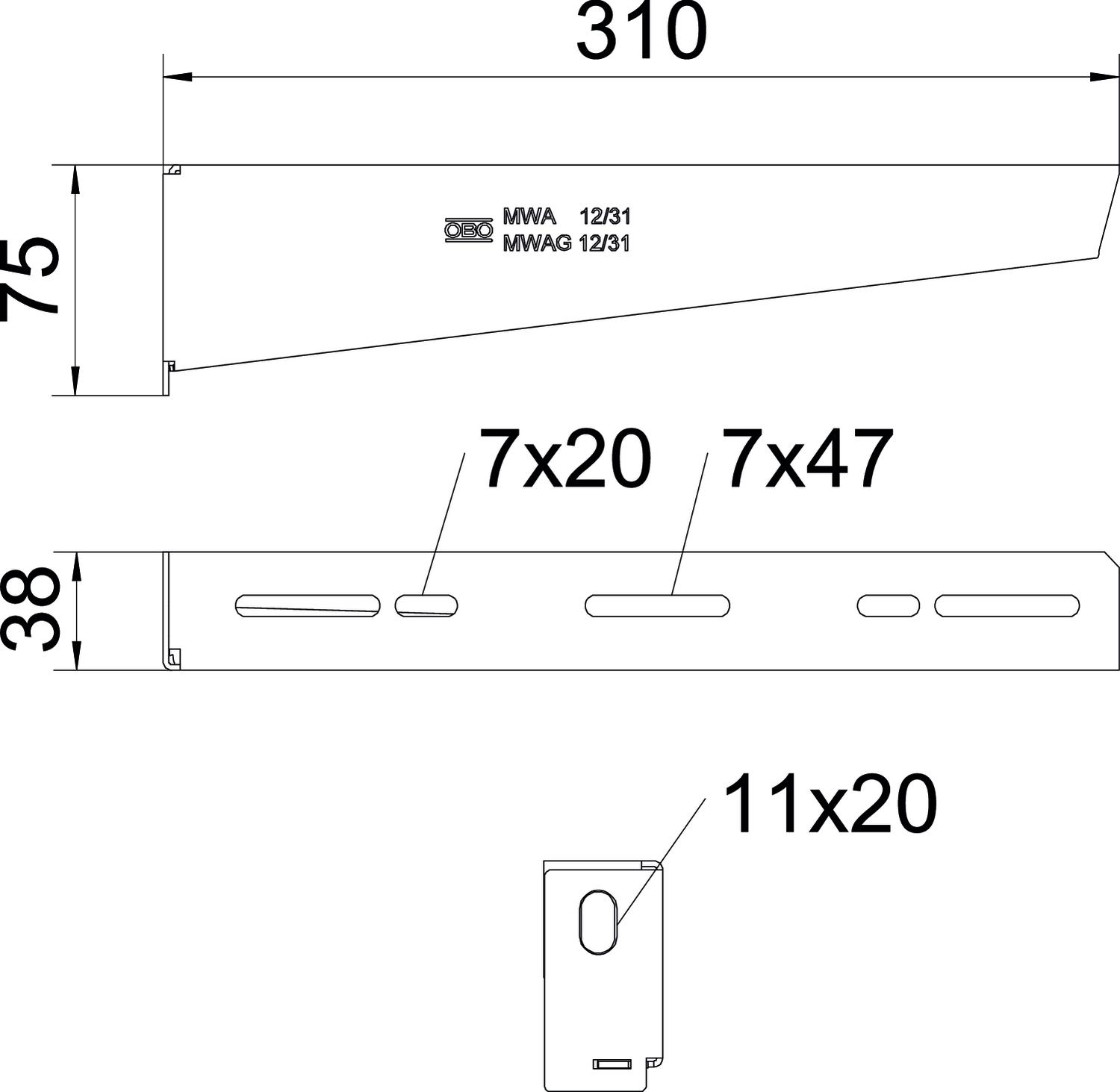

Matmenys
Aukštis 75 mm Aukštis 2,95 in CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 1,3665 kg CO2e / 1 Vienetas Dydis B310mm F kN 1,2 kN Ilgis 38,5 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 38,5 mm Matmuo B 310 mm Matmuo H 75 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius cinkuotas juostiniu būdu Plotis 310 mm Skylės skersmuo 11 mm Spalva cinko W matmuo 310 mm Techniniai duomenys
MWA 12 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Greitasis tvirtinimas
FCM F 6424548 50 Vienetas - Atsisiuntimai
-
