MWA 12 FS konsolė, tvirtinama prie sienų ir profilių
Art. Nr. 6424732 | EAN 4012196636976
- Prekės aprašymas
-

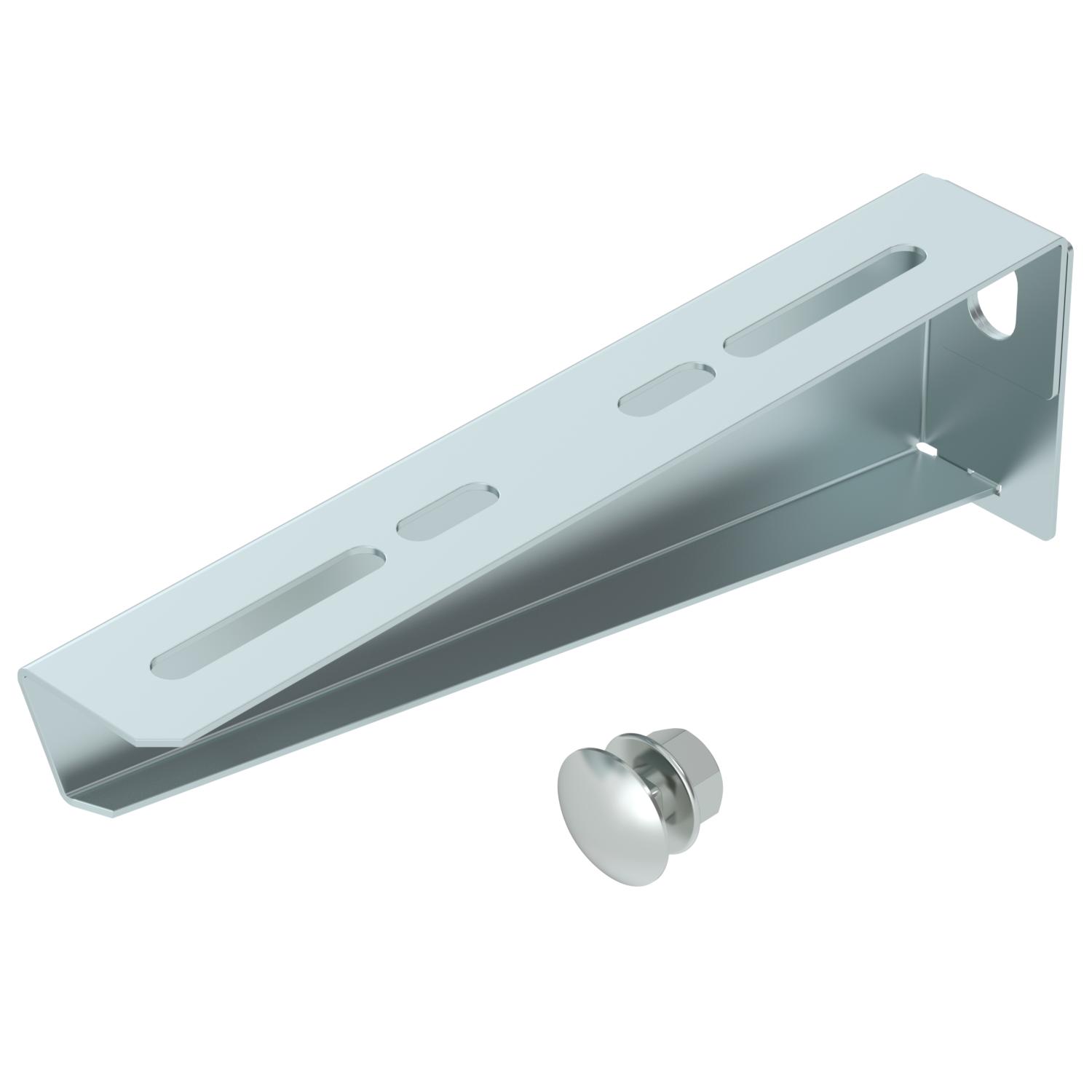

Prekės aprašymasLengvoji atrama, tvirtinama prie sienų ir profilių, gofruotos konstrukcijos.
Komplektuojama su varžtu M10 x 25, skirtu tvirtinti prie U formos profilių.
-
- Techniniai duomenys
-

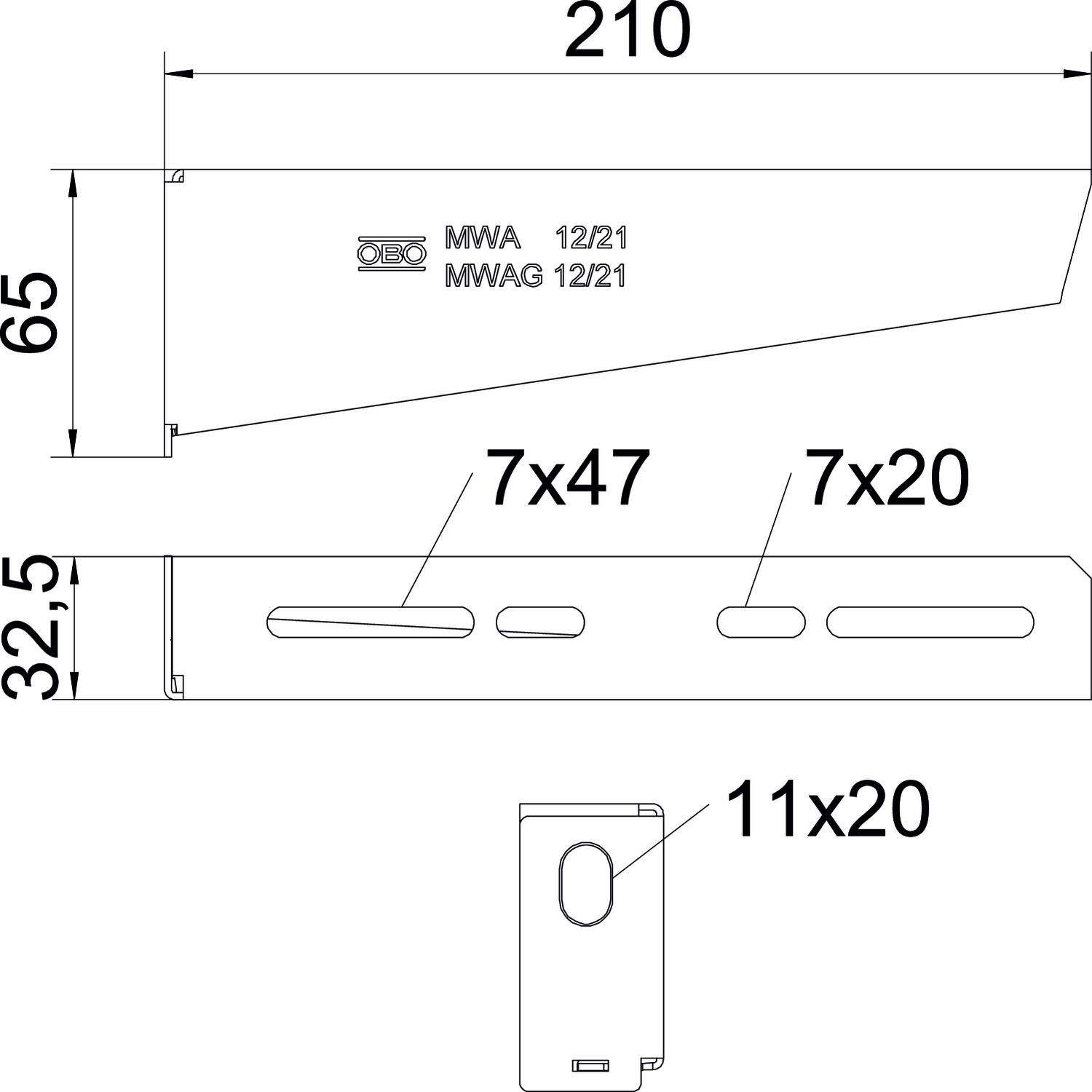

Matmenys
Aukštis 65 mm Aukštis 2,56 in CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,7386 kg CO2e / 1 Vienetas Dydis B210mm F kN 1,2 kN Ilgis 32,5 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Maß W 210 mm Matmuo A 32,5 mm Matmuo B 210 mm Matmuo H 65 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius cinkuotas juostiniu būdu Plotis 210 mm Plotis 8 in Skylės skersmuo 11 mm Spalva cinko Techniniai duomenys
MWA 12 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Greitasis tvirtinimas
FCM F 6424548 50 Vienetas - Atsisiuntimai
-
Duomenų lapas MWA 12 21S FS / 6424732 , 0.28MB , pdfKatalogas Cable support systems , 54.52MB , pdfES atitikties deklaracija MWA 12 21S FS / 6424732 , 0.13MB , pdfUK Atitikties Deklaracija MWA 12 21S FS / 6424732 , 0.09MB , pdfREACH Atitikties deklaracija MWA 12 21S FS / 6424732 , 0.12MB , pdfRoHS Atitikties deklaracija MWA 12 21S FS / 6424732 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 2.02MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
