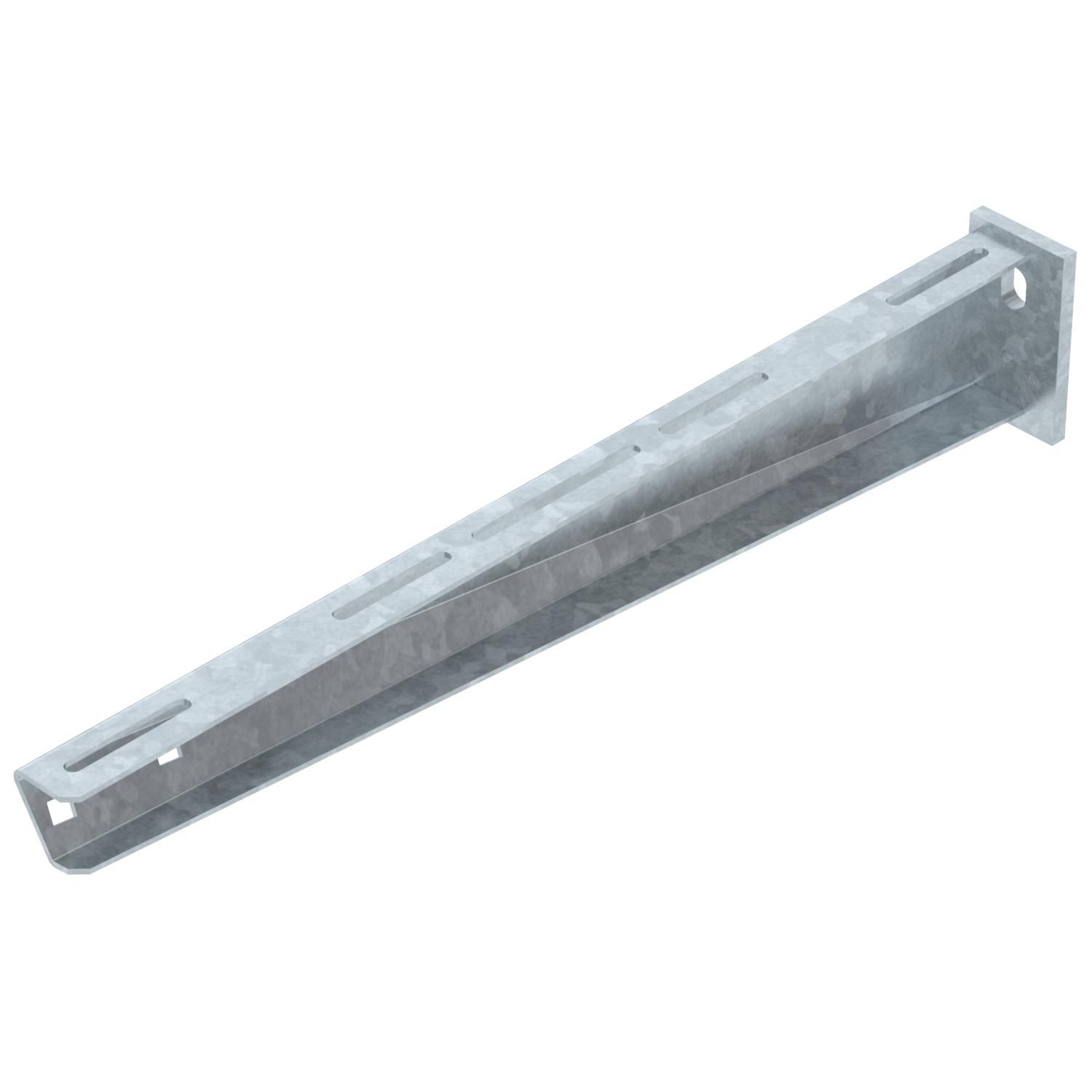

Konsolė, tvirtinama prie sienų ir profilių AW 30 FT
Art. Nr. 6419798 | EAN 4012196206896
- Prekės aprašymas
-
Prekės aprašymasVidutiniškai sunki atrama, tvirtinama prie sienų ir profilių, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-

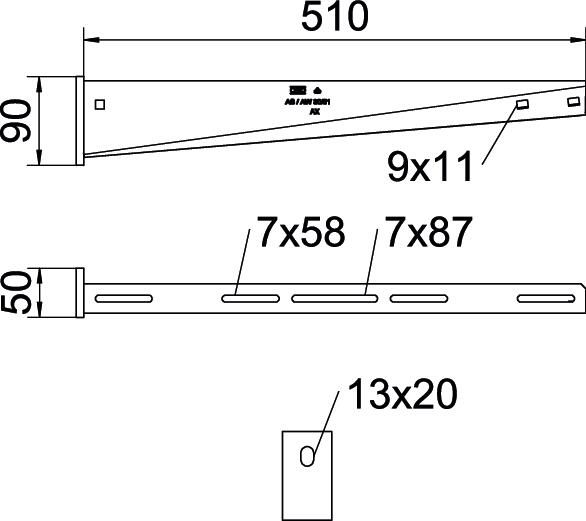

Matmenys
Aukštis 90 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 3,0984 kg CO2e / 1 Vienetas Dydis B510mm EPD prekės taip F kN 3 kN Ilgis 50 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 50 mm Matmuo B 510 mm Matmuo H 90 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 510 mm Skylės skersmuo 13 mm Spalva cinko Techniniai duomenys
AW 30 atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
