Konsolė, tvirtinama prie sienų ir profilių AW 30 FT 110 | 3 | cinko

Konsolė, tvirtinama prie sienų ir profilių AW 30 FT

Art. Nr. 6419704 | EAN 4012196206599

Art. Nr. / Tipas

Plotis

F kN	3 kN

Spalva	cinko

Prekės aprašymas

Prekės aprašymas

Vidutiniškai sunki atrama, tvirtinama prie sienų ir profilių, su privirinta dengiamąja plokšte.

Pradedant nuo 400 mm pločio, atramos tvirtinimas prie U formos profilio atliekamas per abi profilio sieneles, naudojant varžtus šešiakampe galvute. Prašom pasirinkti tinkamus standumo elementus!

Techniniai duomenys

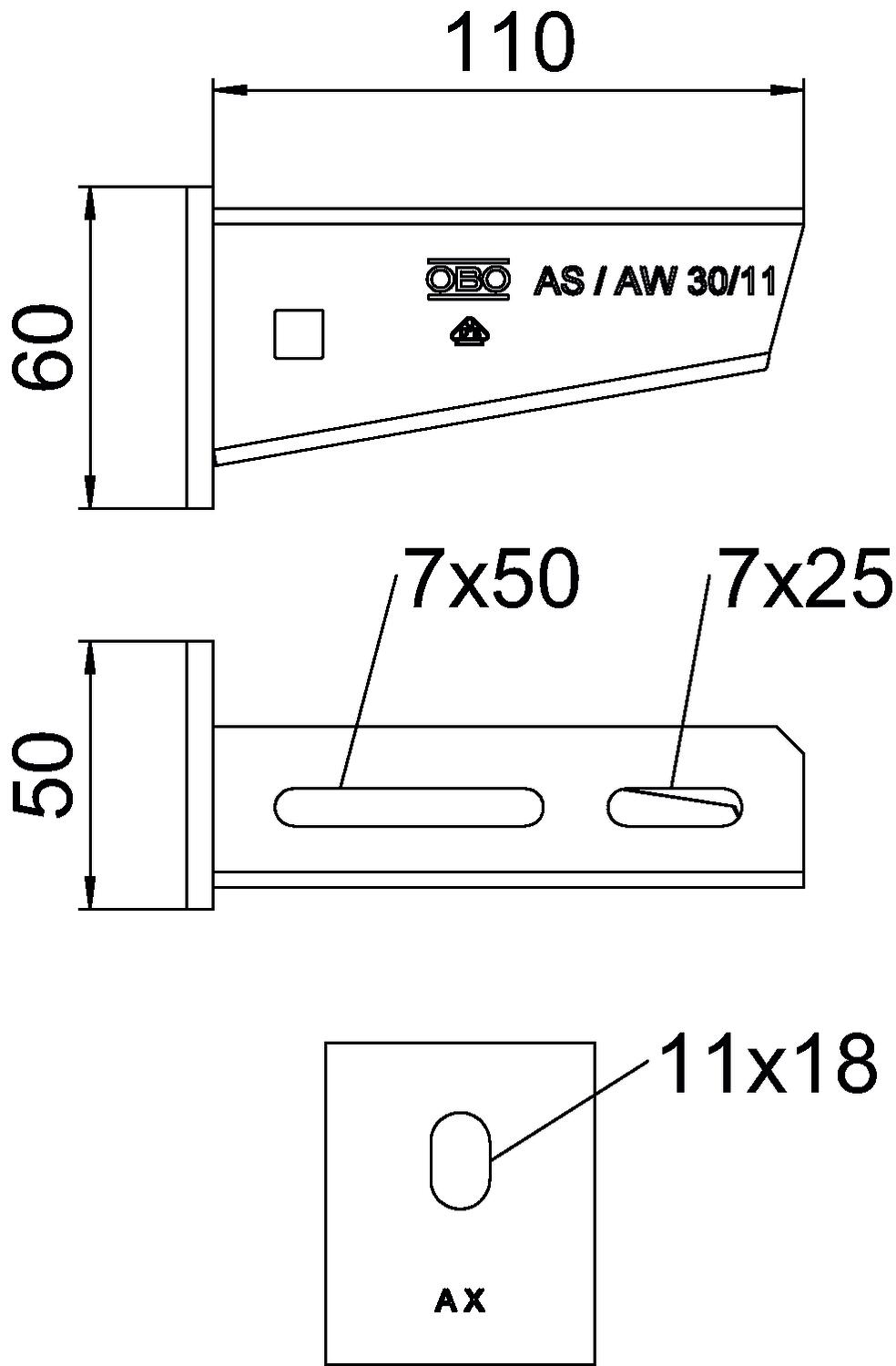

Matmenys

Aukštis	60 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	0,5485 kg CO2e / 1 Vienetas
Dydis	B110mm
EPD prekės	taip
F kN	3 kN
Ilgis	50 mm
Išvadas	Atrama, tvirtinama prie sienų ir profilių
Maks. kampo zona	90 mm
Matmuo A	50 mm
Matmuo B	110 mm

Matmuo H	60 mm
Medžiaga	Plienas
Min. kampo zona	90 mm
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	taip
Paviršius	karštai cinkuotas
Plotis	110 mm
Skylės skersmuo	11 mm
Spalva	cinko

Techniniai duomenys

AW 30 atramos apkrovos diagrama

Atramos galo išlinkimas, esant leistinai atramos apkrovai
Leistinoji atramos apkrova kN be žmogaus svorio
Apkrovos charakteristika su pateiktais atramų ilgiais mm

Visi tipai

Visi tipai

Tipas	Plotis	F kN	Spalva	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
AW 30 11 FT	110 mm	3 kN	cinko	6419704	Vienetas	1 Vienetas
AW 30 16 FT	160 mm	3 kN	cinko	6419712	Vienetas	1 Vienetas
AW 30 21 FT	210 mm	3 kN	cinko	6419720	Vienetas	1 Vienetas
AW 30 31 FT	310 mm	3 kN	cinko	6419747	Vienetas	1 Vienetas
AW 30 41 FT	410 mm	3 kN	cinko	6419763	Vienetas	1 Vienetas
AW 30 51 FT	510 mm	3 kN	cinko	6419798	Vienetas	1 Vienetas
AW 30 61 FT	610 mm	3 kN	cinko	6419828	Vienetas	1 Vienetas
AW 30 71 FT	710 mm	3 kN	cinko	6419836	Vienetas	1 Vienetas
