Kabelių lovelis SKSU 110 FS 6000 | 100 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

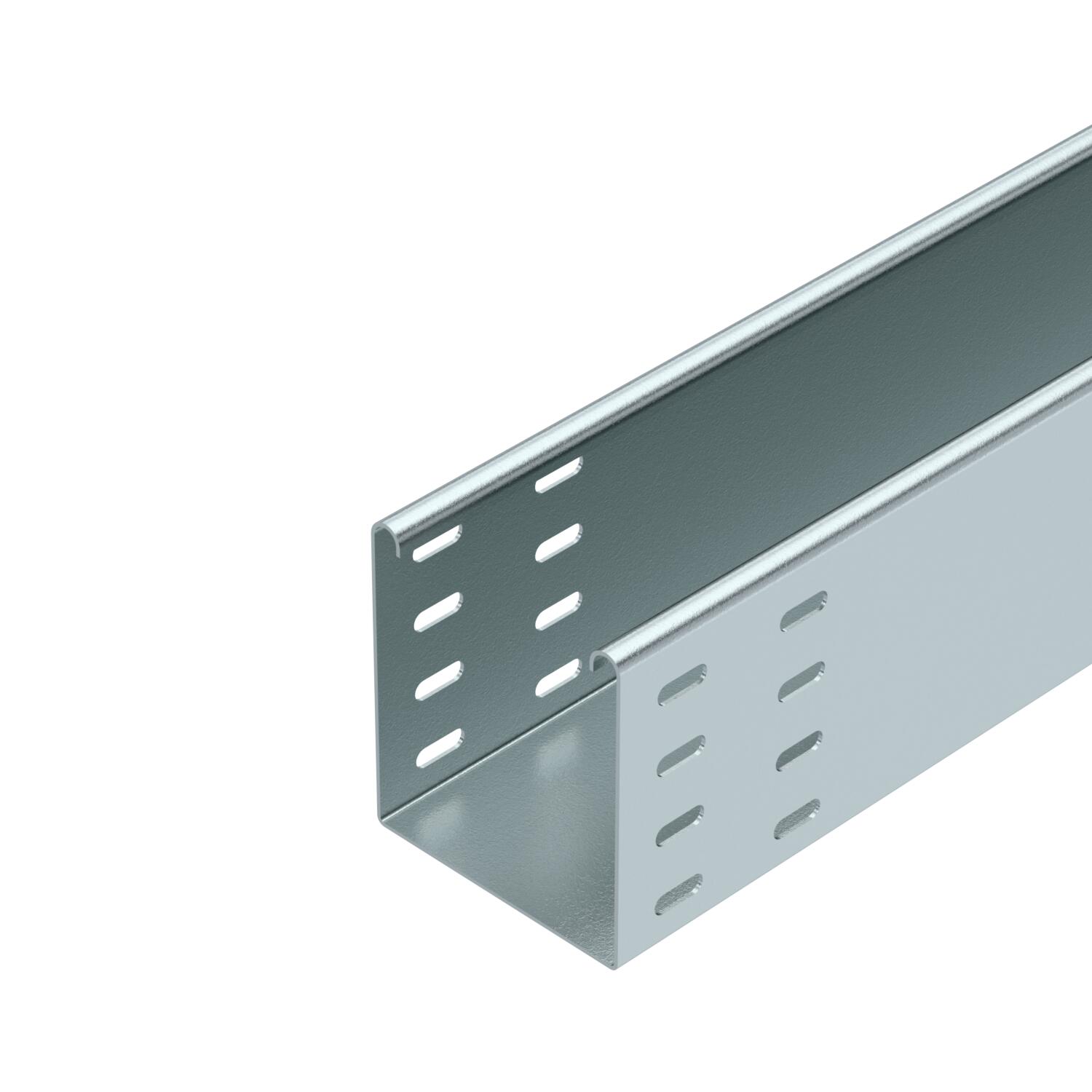

Kabelių lovelis SKSU 110 FS

Art. Nr. 6063412 | EAN 4012197425159

Art. Nr. / Tipas

Ilgis

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

SKS = sunkioji kabelių lovelių sistema su 110 mm aukščio šonais. Su jungčių angomis abiejuose kabelių lovelių galuose. Išilginis sujungimas naudojant išilginį sujungimo elementą RLVA 110 FS. Jungtis reikia užsakyti atskirai.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Apkrovos

Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m
Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Atstumas tarp atramų 5,0 m	0,55 kN/m
Atstumas tarp atramų 6,0 m	0,4 kN/m
Atstumas tarp atramų 7,0 m	0,3 kN/m
Aukštis	4 in
Aukštis	110 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	9,0882 kg CO2e / 1 Metras

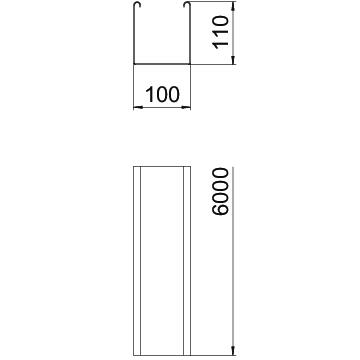

Dydis	110x100x6000
Ilgis	6000 mm
Ilgis	20 ft

Medžiaga	Plienas
Montažinis pagrindo perforavimas	ne
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	108 cm²
Naudingasis skerspjūvis	10800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	100 mm
Skardos storis	1,5 mm
Skardos storis	0,06 in
Šonų perforavimas	ne
Spalva	cinko
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	taip

Techniniai duomenys

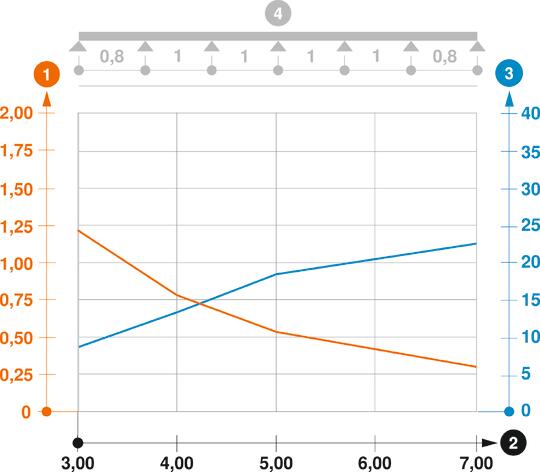

SKSU 110 tipo kabelių lovelio apkrovos diagrama su sujungimo tipu RLVA

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKSU 110 FS	3000 mm	100 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063403	m	3 m
SKSU 110 FS 6	6000 mm	100 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063412	m	6 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063497	m	3 m
SKSU 155 FS	3000 mm	550 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063500	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

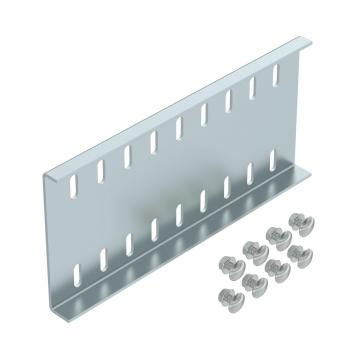

Tiesinė jungtis, skirta tvirtinimui išorėje SKSU 6000 mm	RLVA 110 FS	6067055	Vienetas	2 Vienetas
Dangtis su pasukamu užraktu FS	DRL 100 FS	6052096	m	3 m
Jungiamoji plokštė FS	SSLB 100 FS	7070205	Vienetas	20 Vienetas
T formos prijungimo elementas 110 FS	RAA 110 FS	6042151	Vienetas	1 Vienetas
90° alkūnė 110 FS	RB 90 110 FS	6036800	Vienetas	1 Vienetas
45° alkūnė 110 FS	RB 45 110 FS	6036300	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FS	RB W 110 FS	6037300	Vienetas	1 Vienetas
T formos elementas 110 FS	RT 110 FS	6038300	Vienetas	1 Vienetas
Kryžmė 110 FS	RK 110 FS	7027351	Vienetas	1 Vienetas
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
