Kabelių lovelis SKSU 110 FS 3000 | 400 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis SKSU 110 FS

Art. Nr. 6063470 | EAN 4012196395415

Art. Nr. / Tipas

Ilgis

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

SKSU 110 = sunkioji kabelių lovelių sistema, neperforuota, 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Kabelių lovelis iš abiejų pusių turi jungiamąjį perforavimą.

Atitinkamas tiesiųjų sujungiklių kiekis užsakomas atskirai.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	110x400x3000
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmenys	110 x 400
Medžiaga	Plienas
Montažinis pagrindo perforavimas	ne
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	43800 mm²
Naudingasis skerspjūvis	438 cm²
Nerūdijantis plienas, beicuotas	ne

Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Skardos storis	0,06 in
Skardos storis	1,5 mm
Šonų perforavimas	ne
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	110 mm
Aukštis	4 in
Ilgis	10 ft
Ilgis	3000 mm

Matmuo B	400 mm
Plotis	16 in
Plotis	400 mm

Apkrovos

Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m

Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	16,9909 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	16,9909 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

SKSU 110 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKSU 110 FS	3000 mm	100 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063403	m	3 m
SKSU 110 FS 6	6000 mm	100 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063412	m	6 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6063497	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 110 FS	RLVL 110 FS	6067131	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 400 FS	7070221	Vienetas	20 Vienetas

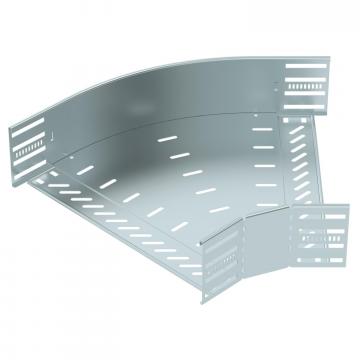

45° alkūnė 110 FS	RB 45 140 FS	6036306	Vienetas	1 Vienetas

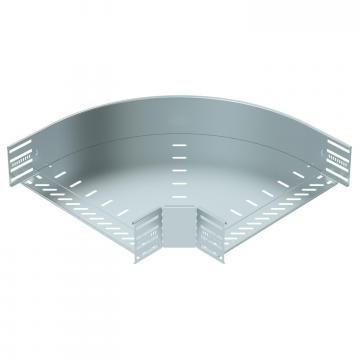

90° alkūnė 110 FS	RB 90 140 FS	6036808	Vienetas	1 Vienetas

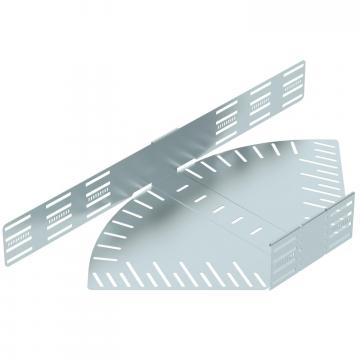

Kampas reguliuojamas 110 FS	RB W 140 FS	6037308	Vienetas	1 Vienetas

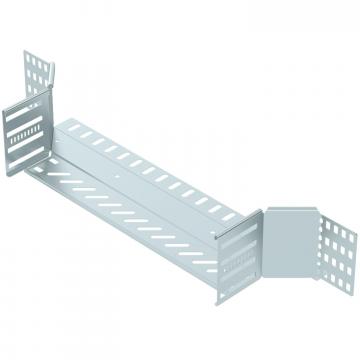

T formos prijungimo elementas 110 FS	RAA 140 FS	6042159	Vienetas	1 Vienetas

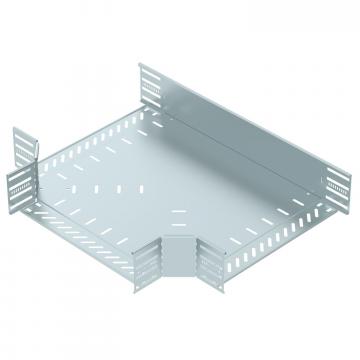

T formos elementas 110 FS	RT 140 FS	6038308	Vienetas	1 Vienetas

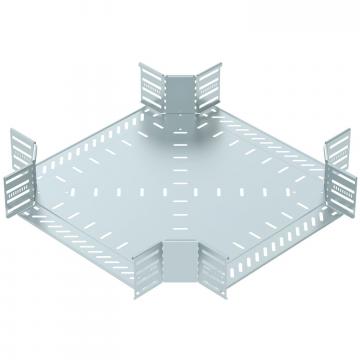

Kryžmė 110 FS	RK 140 FS	7027357	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 400 FS	6052401	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
