Kabelių lovelis „SKS-Magic®“ 85 FT 3050 | 100 | 85 | 1,5 | ne | cinko | Plienas | karštai cinkuotas

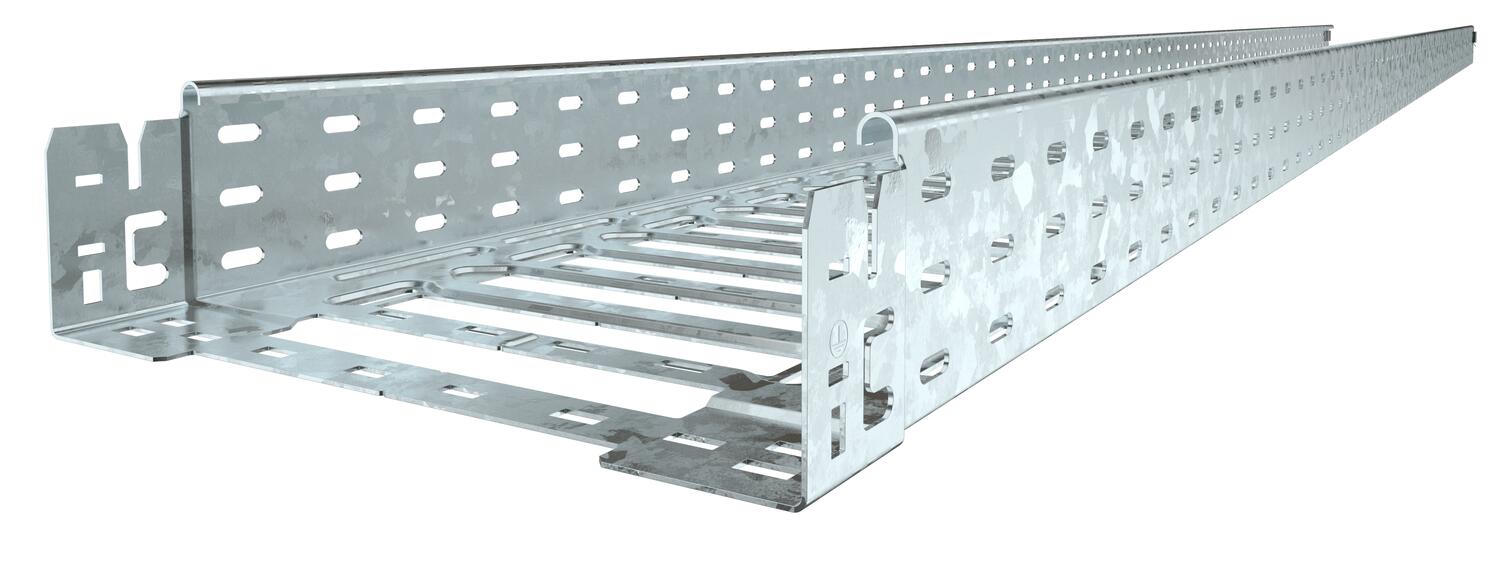

Kabelių lovelis „SKS-Magic®“ 85 FT

Art. Nr. 6059549 | EAN 4012195833086

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	85 mm

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	85x100x3050
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	8300 mm²
Naudingasis skerspjūvis	83 cm²

Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	85 mm
Ilgis	3050 mm
Matmuo B	100 mm

Matmuo L	30 mm
Matmuo y	62 mm
Plotis	100 mm

Apkrovos

Atstumas tarp atramų 1,5 m	3,4 kN/m
Atstumas tarp atramų 2,0 m	2,7 kN/m

Atstumas tarp atramų 2,5 m	2,07 kN/m
Atstumas tarp atramų 3,0 m	1,5 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	7,6306 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	7,6306 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

SKSM 85 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059549	m	3 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059553	m	3 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059555	m	3 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059557	m	3 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059559	m	3 m
SKSM 860 FT	3050 mm	600 mm	85 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059561	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FT	DRL 100 FT	6051340	m	3 m
90° alkūnė 85 FT	RB 90 810 FT	6036712	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FT	RB W 810 FT	6037220	Vienetas	1 Vienetas
T formos prijungimo elementas 85 FT	RAA 810 FT	6042231	Vienetas	1 Vienetas
T formos elementas 85 FT	RT 810 FT	6038230	Vienetas	1 Vienetas
Kryžmė 85 FT	RK 810 FT	7027431	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 100 DD	6052703	m	3 m
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m
Reguliuojamas kampas „Magic“ 85 FT	RBMV 810 FT	6040600	Vienetas	1 Vienetas
