Kabelių lovelis „SKS-Magic®“ 60 FT 3050 | 300 | 60 | 1,5 | ne | cinko | Plienas | karštai cinkuotas

Kabelių lovelis „SKS-Magic®“ 60 FT

Art. Nr. 6059479 | EAN 4012195832669

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	60x300x3050
Gaisro gesinimo sistemos naudojimas	taip
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	17800 mm²

Naudingasis skerspjūvis	178 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	60 mm
Ilgis	3050 mm
Matmuo B	300 mm
Matmuo L	180 mm

Matmuo x	196 mm
Matmuo y	262 mm
Plotis	300 mm

Apkrovos

Atstumas tarp atramų 1,5 m	2,7 kN/m
Atstumas tarp atramų 2,0 m	2,1 kN/m

Atstumas tarp atramų 2,5 m	1,47 kN/m
Atstumas tarp atramų 3,0 m	0,8 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	11,207 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	11,207 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

SKSM 60 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	ne	cinko	Plienas	karštai cinkuotas	6059485	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinių jungčių rinkinys „Magic“ DD	KTSMV 630 DD	6068942	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FT	DRL 300 FT	6051383	m	3 m
45° alkūnė 60 FT	RB 45 630 FT	6036136	Vienetas	1 Vienetas
90° alkūnė 60 FT	RB 90 630 FT	6036596	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FT	RB W 630 FT	6037126	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FT	RAA 630 FT	6042217	Vienetas	1 Vienetas
T formos elementas 60 FT	RT 630 FT	6038136	Vienetas	1 Vienetas
Sankryža 60 FT	RK 630 FT	7027415	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 300 DD	6052712	m	3 m
Pertvara 60 DD	TSG 60 DD	6062327	m	3 m

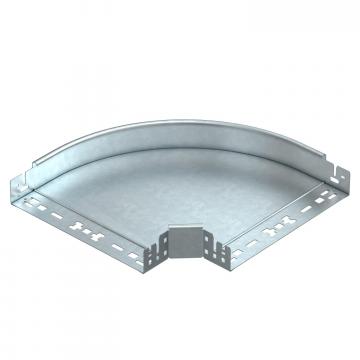

90° kampas „Magic“ 60 FT	RBM 90 630 FT	6041156	Vienetas	1 Vienetas
