Kabelių lovelis „SKS-Magic®“ 60 A4 3050 | 300 | 60 | 1,5 | ne | nerūdijančio plieno | Plienas, nerūdijantis, 1.4571 | šviesus, apdirbtas

Kabelių lovelis „SKS-Magic®“ 60 A4

Art. Nr. 6059513 | EAN 4012195832904

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Spalva	nerūdijančio plieno

Medžiaga	Plienas, nerūdijantis, 1.4571

Paviršius	šviesus, apdirbtas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	60x300x3050
Gaisro gesinimo sistemos naudojimas	taip
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas, nerūdijantis, 1.4571
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	178 cm²

Naudingasis skerspjūvis	17800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	60 mm
Ilgis	3050 mm
Matmuo B	300 mm
Matmuo L	180 mm

Matmuo x	196 mm
Matmuo y	262 mm
Plotis	300 mm

Apkrovos

Atstumas tarp atramų 1,5 m	2,7 kN/m
Atstumas tarp atramų 2,0 m	2,1 kN/m

Atstumas tarp atramų 2,5 m	1,47 kN/m
Atstumas tarp atramų 3,0 m	0,8 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	25,5187 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	25,5187 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

SKSM 60 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKSM 610 A4	3050 mm	100 mm	60 mm	1,5 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6059507	m	3 m
SKSM 620 A4	3050 mm	200 mm	60 mm	1,5 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6059511	m	3 m
SKSM 630 A4	3050 mm	300 mm	60 mm	1,5 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6059513	m	3 m
SKSM 640 A4	3050 mm	400 mm	60 mm	1,5 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6059515	m	3 m
SKSM 650 A4	3050 mm	500 mm	60 mm	1,5 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6059517	m	3 m
SKSM 660 A4	3050 mm	600 mm	60 mm	1,5 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6059519	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

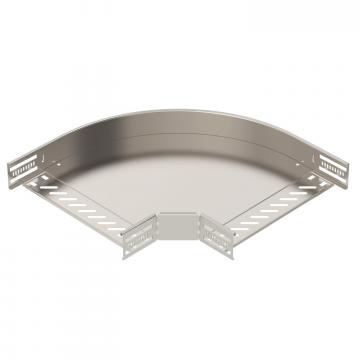

90° kampas 60 A4	RB 90 630 A4	6036656	Vienetas	1 Vienetas

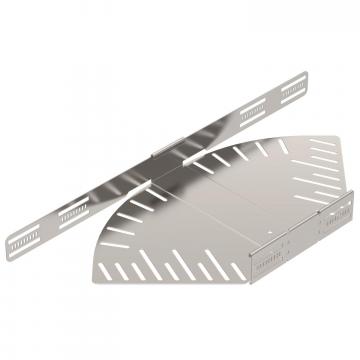

Kampas reguliuojamas 60 A4	RB W 630 A4	6037176	Vienetas	1 Vienetas

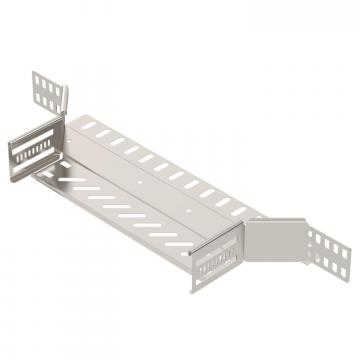

T formos prijungimo detalė 60 A4	RAA 630 A4	6042377	Vienetas	1 Vienetas

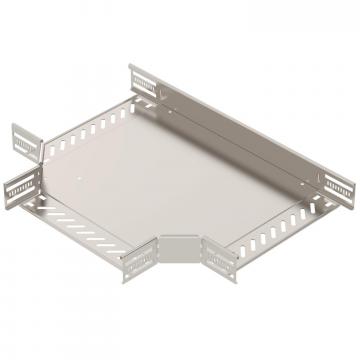

T formos elementas 60 A4	RT 630 A4	6038184	Vienetas	1 Vienetas

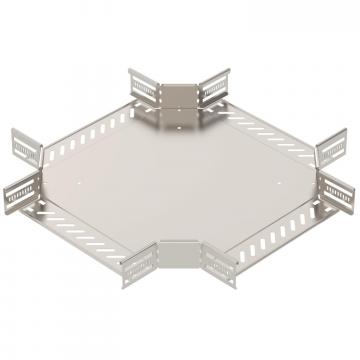

Kryžmė 60/300 A4	RK 630 A4	7027524	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu A4	DRL 300 A4	6052983	m	3 m
Pertvara 60 A4	TSG 60 A4	6062086	m	3 m
