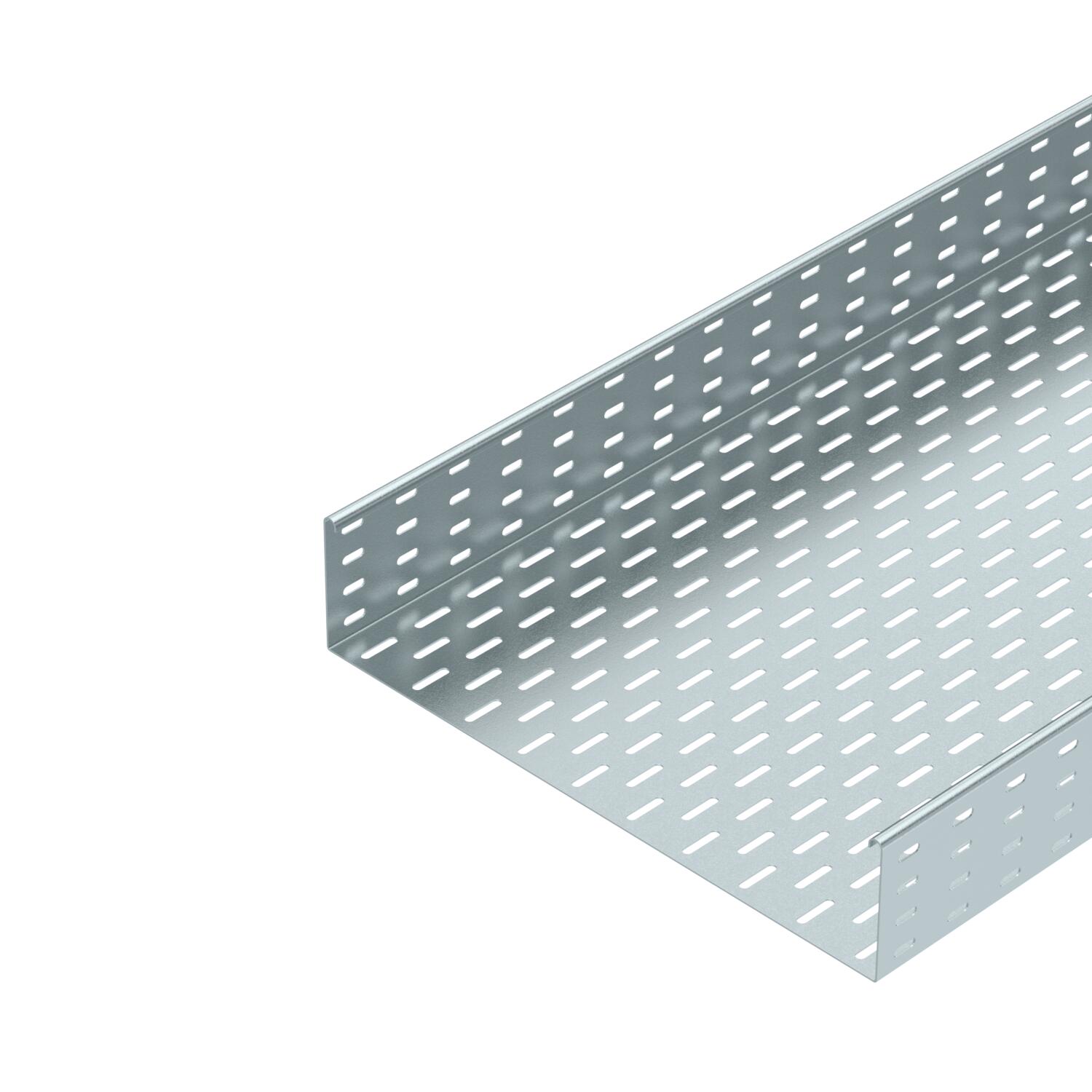

Kabelių lovelis SKS 110 FS 3000 | 500 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis SKS 110 FS

Art. Nr. 6061508 | EAN 4012196062416

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

SKS 110 = sunkioji kabelių lovelių sistema 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m
Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m
Aukštis	110 mm
Aukštis	4 in
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	20,825 kg CO₂e / 1 Metras

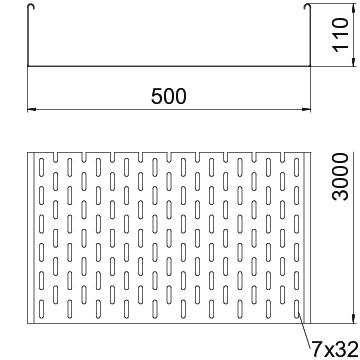

Dydis	110x500x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	500 mm
Matmenys	110 x 500
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	548 cm²
Naudingasis skerspjūvis	54800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	500 mm
Plotis	20 in
Skardos storis	0,06 in
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

SKS 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 110 FS	3000 mm	100 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061559	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 110 FS	RLVL 110 FS	6067131	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 500 FS	7070225	Vienetas	20 Vienetas
45° alkūnė 110 FS	RB 45 150 FS	6036308	Vienetas	1 Vienetas
90° alkūnė 110 FS	RB 90 150 FS	6036810	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FS	RB W 150 FS	6037310	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FS	RAA 150 FS	6042161	Vienetas	1 Vienetas
T formos elementas 110 FS	RT 150 FS	6038310	Vienetas	1 Vienetas
Kryžmė 110 FS	RK 150 FS	7027361	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 500 FS	6052509	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
