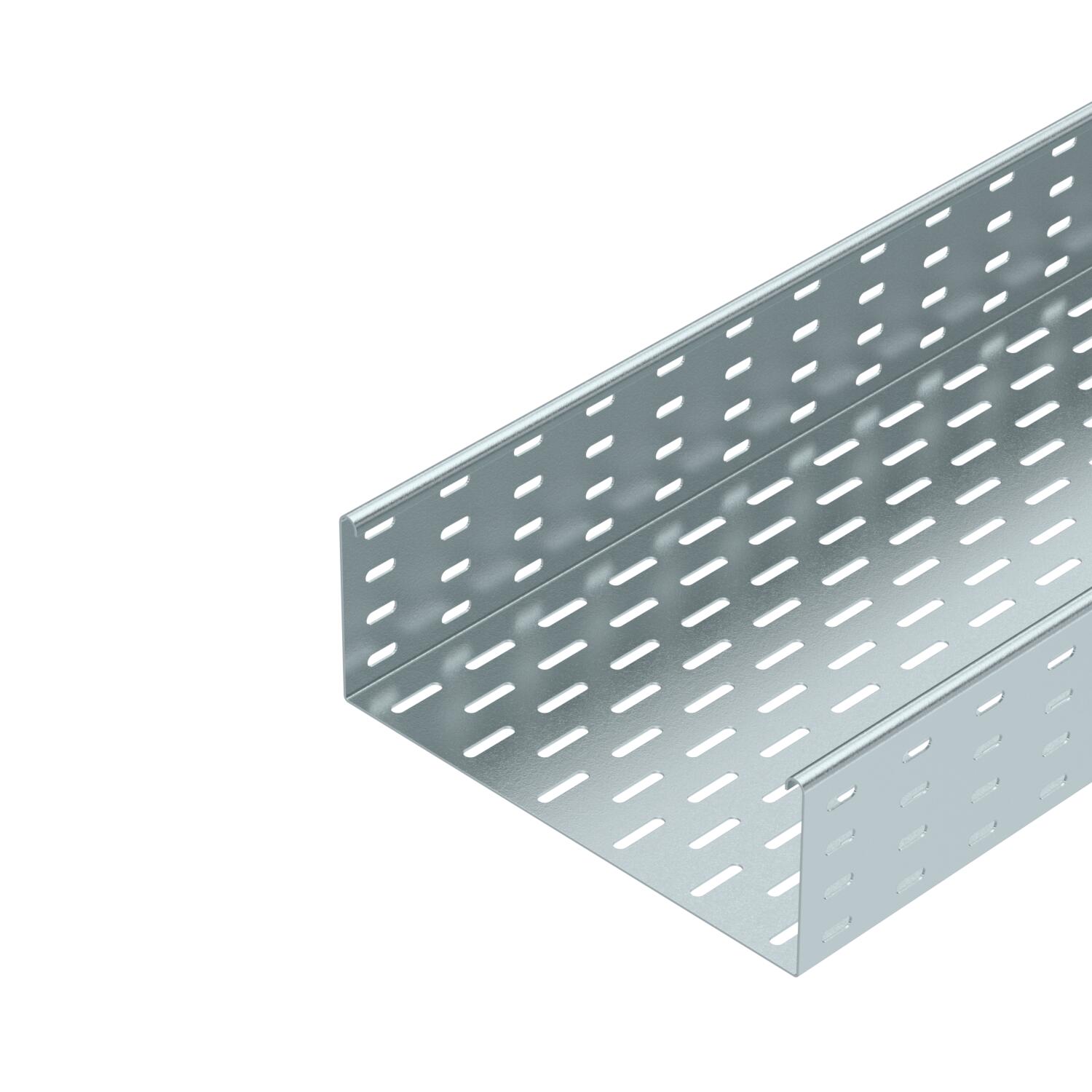

Kabelių lovelis SKS 110 FS 3000 | 300 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis SKS 110 FS

Art. Nr. 6061303 | EAN 4012196062294

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

SKS 110 = sunkioji kabelių lovelių sistema 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atitinka ROHS	taip
Dydis	110x300x3000
Gaminio serija	SKS serija
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmenys	110 x 300
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	32800 mm²
Naudingasis skerspjūvis	328 cm²

Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Skardos storis	0,06 in
Skardos storis	1,5 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

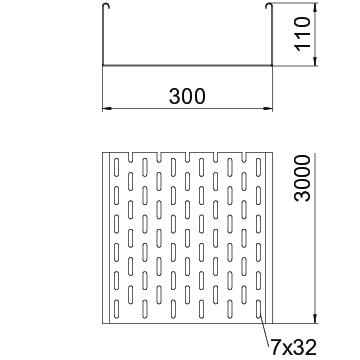

Matmenys

Aukštis	4 in
Aukštis	110 mm
Ilgis	10 ft
Ilgis	3000 mm

Plotis	300 mm
Plotis	12 in
W matmuo	300 mm

Apkrovos

Atstumas tarp atramų 1,5 m	3 kN/m
Atstumas tarp atramų 2,0 m	2,4 kN/m
Atstumas tarp atramų 2,5 m	1,76 kN/m

Atstumas tarp atramų 3,0 m	1,2 kN/m
Atstumas tarp atramų 3,5 m	0,84 kN/m
Atstumas tarp atramų 4,0 m	0,8 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	14,9878 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	14,9878 kg CO₂e

Declared Unit	Metras
Declared Unit Quantity	1

Techniniai duomenys

SKS 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
SKS 110 FS	3000 mm	100 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6061508	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 110 FS	RLVL 110 FS	6067131	Vienetas	10 Vienetas
Jungiamoji plokštė FS	SSLB 300 FS	7070217	Vienetas	20 Vienetas

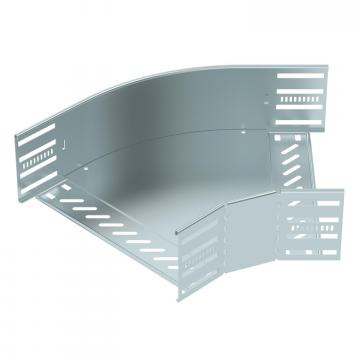

45° alkūnė 110 FS	RB 45 130 FS	6036304	Vienetas	1 Vienetas

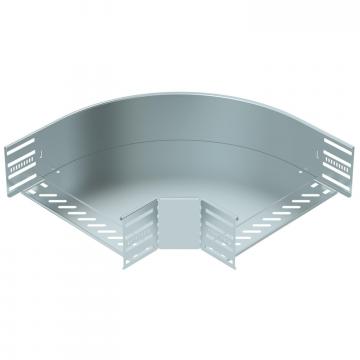

90° alkūnė 110 FS	RB 90 130 FS	6036806	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FS	RB W 130 FS	6037306	Vienetas	1 Vienetas

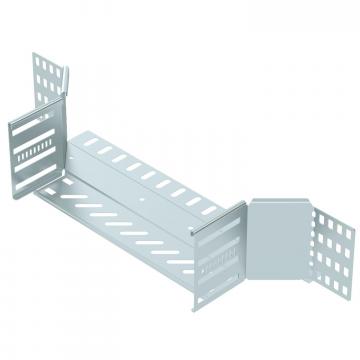

T formos prijungimo elementas 110 FS	RAA 130 FS	6042157	Vienetas	1 Vienetas

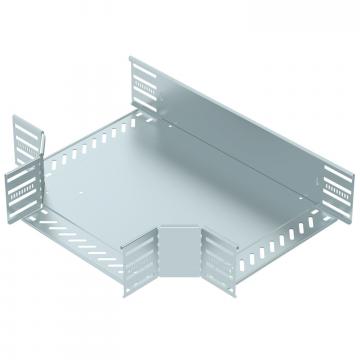

T formos elementas 110 FS	RT 130 FS	6038306	Vienetas	1 Vienetas

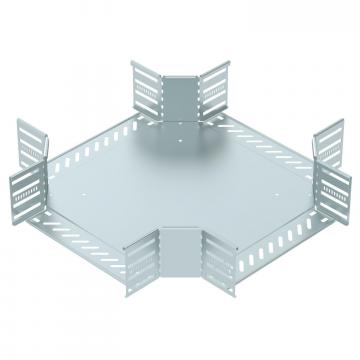

Kryžmė 110 FS	RK 130 FS	7027355	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 300 FS	6052304	m	3 m
Pertvara 110 FS	TSG 110 FS	6062122	m	3 m
