Kabelių lovelis „RKS-Magic®“ 60 FT 3050 | 400 | 60 | 1 | taip | cinko | Plienas | karštai cinkuotas

Kabelių lovelis „RKS-Magic®“ 60 FT

Art. Nr. 6047690 | EAN 4012195903956

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis	1 mm

Opprettholdelse av funksjon

Spalva	cinko

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Tiesioginės srieginio strypo montavimo angos skersmuo yra 11 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	60x400x3050
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	238 cm²
Naudingasis skerspjūvis	23800 mm²
Nerūdijantis plienas, beicuotas	ne

Opprettholdelse av funksjon	taip
Paviršius	karštai cinkuotas
Perforuota apačia	1,00
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Kabelinės specifinės laikančiosios konstrukcijos funkcionalumo palaikymas

Matmenys

Aukštis	60 mm
Aukštis	2 in
Ilgis	3050 mm
Ilgis	10 ft
Matmuo B	400 mm

Matmuo t	200 mm
Matmuo x	300 mm
Matmuo y	350 mm
Plotis	16 in
Plotis	400 mm

Apkrovos

Atstumas tarp atramų 1,0 m	2,1 kN/m
Atstumas tarp atramų 1,5 m	1,35 kN/m
Atstumas tarp atramų 2,0 m	0,9 kN/m

Atstumas tarp atramų 2,5 m	0,6 kN/m
NEMA apkrovos klasė	8AA

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	10,0819 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	10,0819 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

RKSM 60 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	taip	cinko	Plienas	karštai cinkuotas	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	taip	cinko	Plienas	karštai cinkuotas	6047631	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	taip	cinko	Plienas	karštai cinkuotas	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	taip	cinko	Plienas	karštai cinkuotas	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	taip	cinko	Plienas	karštai cinkuotas	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6047720	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

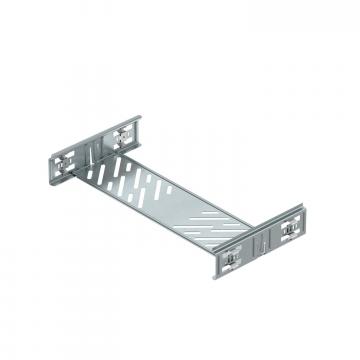

Tiesinių jungčių rinkinys „Magic“ DD	KTSMV 640 DD	6068944	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FT	DRL 400 FT	6051413	m	3 m

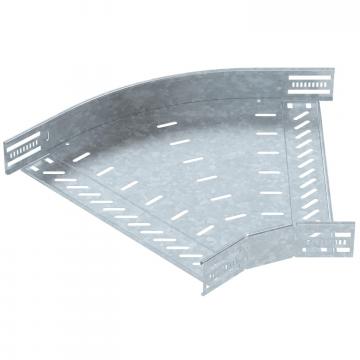

45° alkūnė 60 FT	RB 45 640 FT	6036138	Vienetas	1 Vienetas

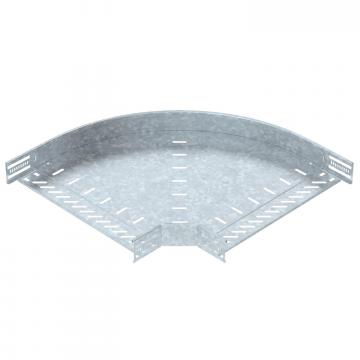

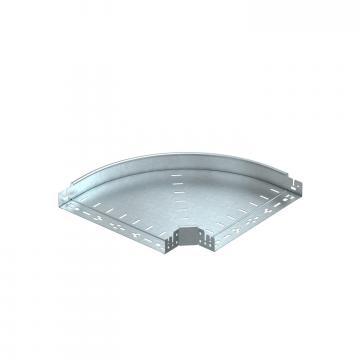

90° alkūnė 60 FT	RB 90 640 FT	6036598	Vienetas	1 Vienetas

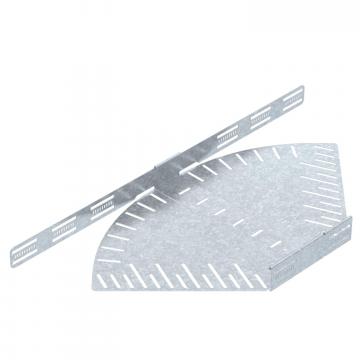

Kampas reguliuojamas 60 FT	RB W 640 FT	6037128	Vienetas	1 Vienetas

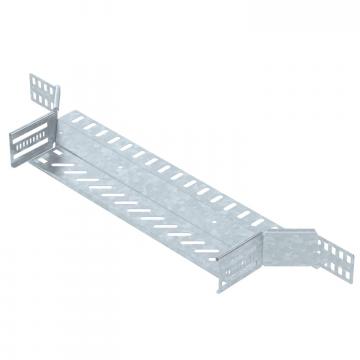

T formos prijungimo detalė 60 FT	RAA 640 FT	6042219	Vienetas	1 Vienetas

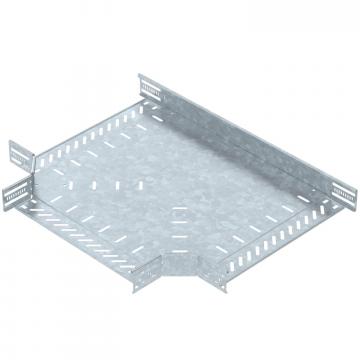

T formos elementas 60 FT	RT 640 FT	6038138	Vienetas	1 Vienetas

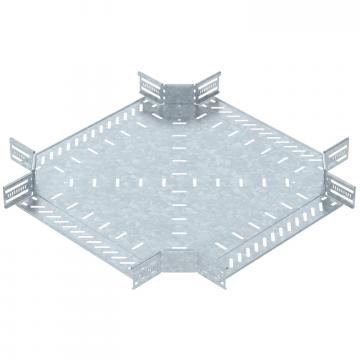

Sankryža 60 FT	RK 640 FT	7027417	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 400 DD	6052715	m	3 m
Pertvara 60 DD	TSG 60 DD	6062327	m	3 m
