Kabelių lovelis „RKS-Magic®“ 60 FS 3050 | 500 | 60 | 0,9 | ne | cinko | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis „RKS-Magic®“ 60 FS

Art. Nr. 6047719 | EAN 4012195391234

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis

Opprettholdelse av funksjon

Spalva	cinko

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Tiesioginės srieginio strypo montavimo angos skersmuo yra 11 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	60x500x3050
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	298 cm²
Naudingasis skerspjūvis	29800 mm²

Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Perforuota apačia	1
Skardos storis	0,04 in
Skardos storis	0,9 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	60 mm
Aukštis	2 in
Ilgis	10 ft
Ilgis	3050 mm
Matmuo B	500 mm

Matmuo t	300 mm
Matmuo x	400 mm
Matmuo y	450 mm
Plotis	500 mm
Plotis	20 in

Apkrovos

Atstumas tarp atramų 1,0 m	2,1 kN/m
Atstumas tarp atramų 1,5 m	1,35 kN/m
Atstumas tarp atramų 2,0 m	0,8 kN/m

Atstumas tarp atramų 2,5 m	0,6 kN/m
NEMA apkrovos klasė	8AA

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	9,8395 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	9,8395 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

RKSM 60 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	taip	cinko	Plienas	cinkuotas juostiniu būdu	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	taip	cinko	Plienas	cinkuotas juostiniu būdu	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	taip	cinko	Plienas	cinkuotas juostiniu būdu	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	taip	cinko	Plienas	cinkuotas juostiniu būdu	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	taip	cinko	Plienas	cinkuotas juostiniu būdu	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6047735	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinių jungčių rinkinys „Magic“ FS	KTSMV 650 FS	6068924	Vienetas	1 Vienetas
45° alkūnė 60 FS	RB 45 650 FS	6036110	Vienetas	1 Vienetas

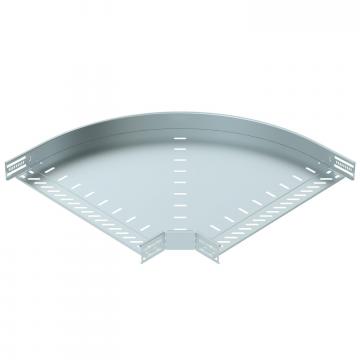

90° alkūnė 60 FS	RB 90 650 FS	6036570	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FS	RB W 650 FS	6037110	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FS	RAA 650 FS	6042121	Vienetas	1 Vienetas
T formos elementas 60 FS	RT 650 FS	6038110	Vienetas	1 Vienetas
Kryžmė 60 FS	RK 650 FS	7027319	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 500 FS	6052509	m	3 m
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m
