Kabelių lovelis „RKS-Magic®“ 60 A4 3050 | 150 | 60 | 0,75 | taip | nerūdijančio plieno | Plienas, nerūdijantis, 1.4571 | šviesus, apdirbtas

Kabelių lovelis „RKS-Magic®“ 60 A4

Art. Nr. 6047633 | EAN 4012195706137

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis

Opprettholdelse av funksjon

Spalva	nerūdijančio plieno

Medžiaga	Plienas, nerūdijantis, 1.4571

Paviršius	šviesus, apdirbtas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Tiesioginės srieginio strypo montavimo angos skersmuo yra 11 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	60x150x3050
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas, nerūdijantis, 1.4571
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	88 cm²
Naudingasis skerspjūvis	8800 mm²

Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	taip
Paviršius	šviesus, apdirbtas
Perforuota apačia	1
Skardos storis	0,75 mm
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Kabelinės specifinės laikančiosios konstrukcijos funkcionalumo palaikymas

Matmenys

Aukštis	60 mm
Ilgis	3050 mm
Matmuo B	150 mm

Matmuo x	50 mm
Matmuo y	100 mm
Plotis	150 mm

Apkrovos

Atstumas tarp atramų 1,0 m	1,2 kN/m
Atstumas tarp atramų 1,5 m	0,9 kN/m

Atstumas tarp atramų 2,0 m	0,6 kN/m
Atstumas tarp atramų 2,5 m	0,4 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	9,0527 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	9,0527 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

RKSM 60 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	taip	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	taip	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	taip	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	taip	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4571	šviesus, apdirbtas	6047738	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

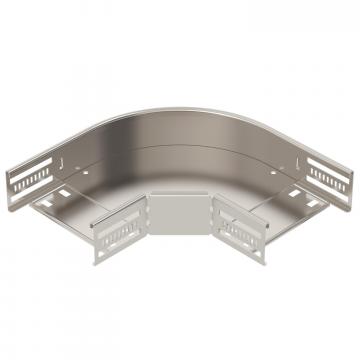

90° kampas 60 A4	RB 90 615 A4	6036652	Vienetas	1 Vienetas

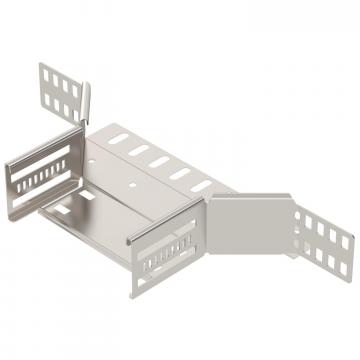

T formos prijungimo detalė 60 A4	RAA 615 A4	6042373	Vienetas	1 Vienetas
Pertvara 60 A4	TSG 60 A4	6062086	m	3 m
