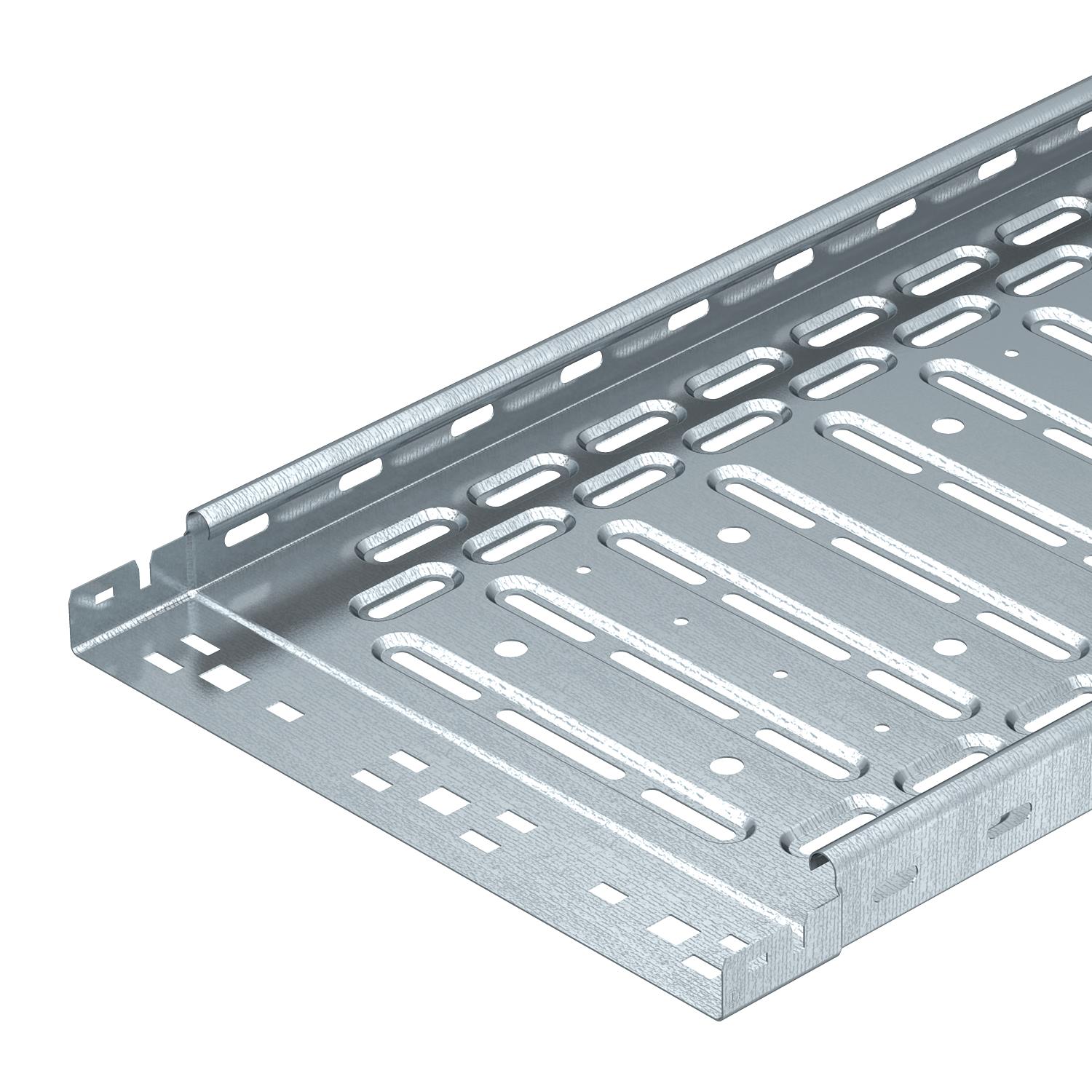

Kabelių lovelis „RKS-Magic®“ 35 FS 3050 | 300 | 35 | 0,75 | ne | cinko | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis „RKS-Magic®“ 35 FS

Art. Nr. 6047460 | EAN 4012195390862

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	35 mm

Skardos storis	0,75 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Tiesioginės srieginio strypo montavimo angos skersmuo yra 11 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atitinka ROHS	taip
Dydis	35x300x3050
Gaminio serija	RKSM serija
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	103 cm²

Naudingasis skerspjūvis	10300 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Perforuota apačia	1
Skardos storis	0,75 mm
Skardos storis	0,03 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	35 mm
Aukštis	1 in
Ilgis	10 ft
Ilgis	3050 mm
Matmuo B	300 mm

Matmuo t	100 mm
Matmuo x	200 mm
Matmuo y	250 mm
Plotis	8 in
Plotis	300 mm

Apkrovos

Atstumas tarp atramų 1,0 m	1,4 kN/m
Atstumas tarp atramų 1,5 m	0,6 kN/m
Atstumas tarp atramų 2,0 m	0,4 kN/m

Atstumas tarp atramų 2,5 m	0,2 kN/m
Atstumas tarp atramų 3,0 m	0,1 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	5,1103 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	5,1103 kg CO₂e

Declared Unit	Metras
Declared Unit Quantity	1

Techniniai duomenys

RKSM 35 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6047460	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

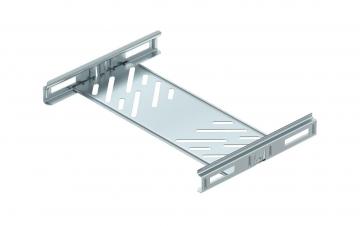

Tiesinių jungčių rinkinys „Magic“ FS	KTSMV 330 FS	6068904	Vienetas	1 Vienetas

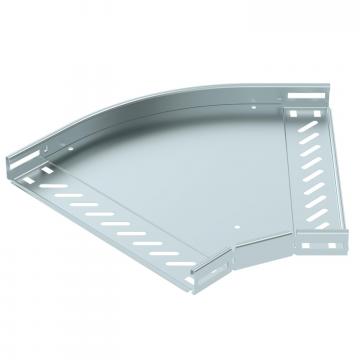

45° alkūnė 35 FS	RB 45 330 FS	6036004	Vienetas	1 Vienetas

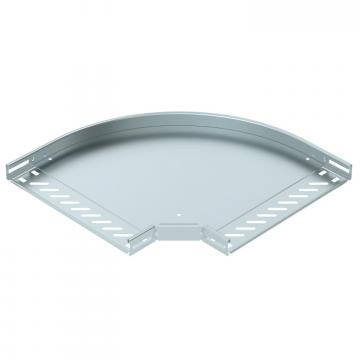

90° alkūnė 35 FS	RB 90 330 FS	6036504	Vienetas	1 Vienetas

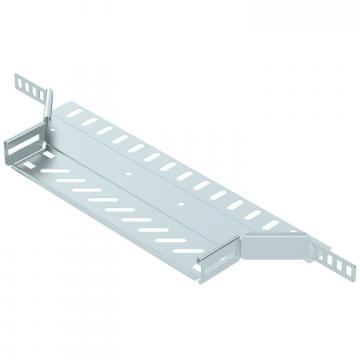

Prijungiamas T kampas 35 FS	RAA 330 FS	6042105	Vienetas	1 Vienetas

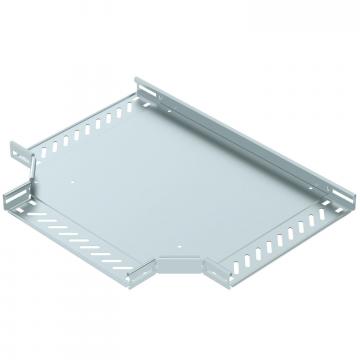

T formos elementas 35 FS	RT 330 FS	6038004	Vienetas	1 Vienetas

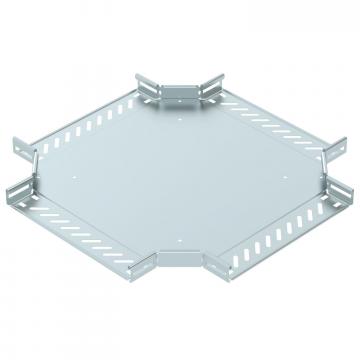

Kryžmė 35 FS	RK 330 FS	7027305	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 300 FS	6052304	m	3 m
Pertvara 30 FS	TSG 30 FS	6062050	m	3 m
