Kabelių lovelis „MKS-Magic®“ 85 FS 3050 | 300 | 85 | 1 | ne | cinko | Plienas | cinkuotas juostiniu būdu

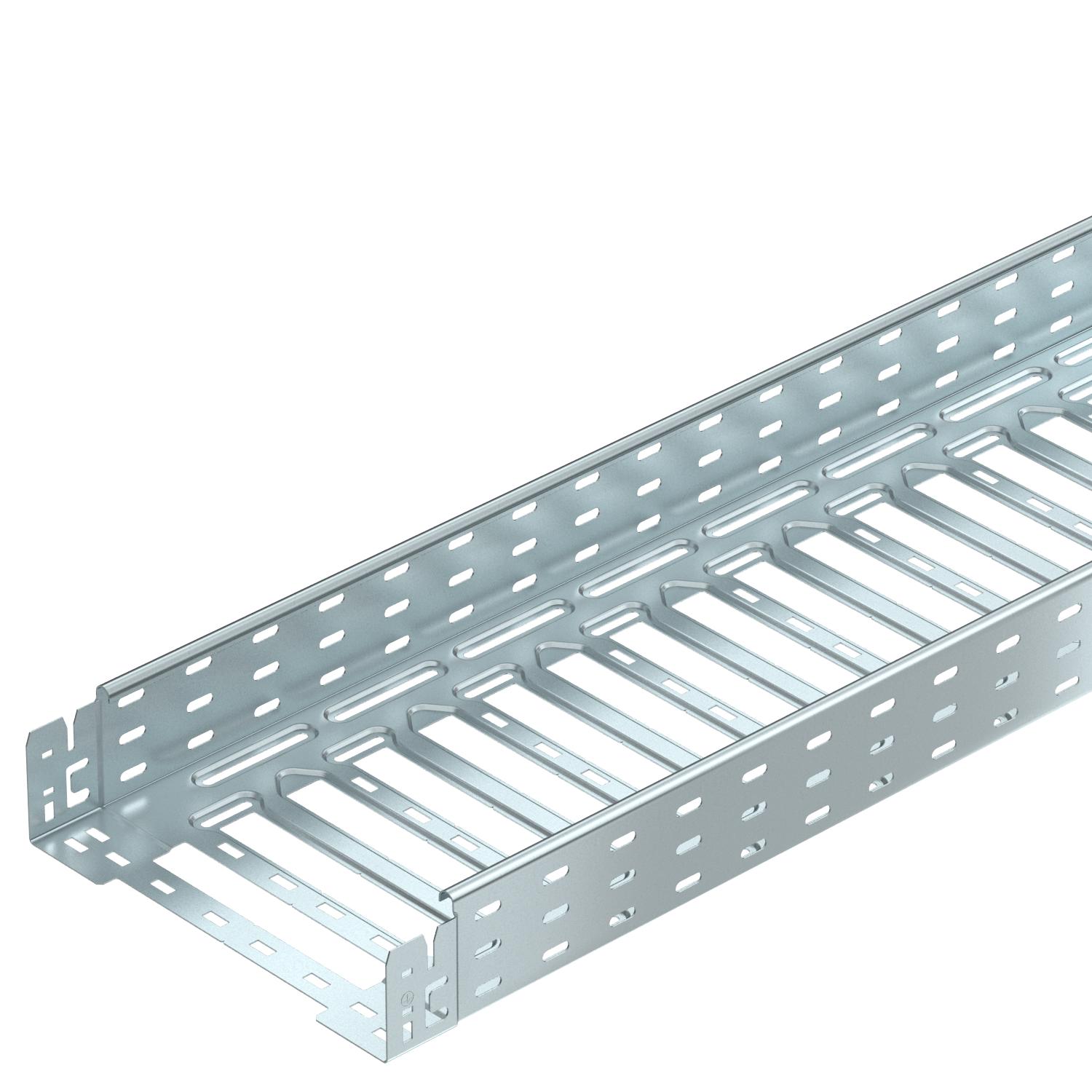

Kabelių lovelis „MKS-Magic®“ 85 FS

Art. Nr. 6059086 | EAN 4012195830375

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	85 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	85x300x3050
Gaisro gesinimo sistemos naudojimas	taip
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	25300 mm²

Naudingasis skerspjūvis	253 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	85 mm
Ilgis	3050 mm
Matmuo B	300 mm
Matmuo L	180 mm

Matmuo x	196 mm
Matmuo y	262 mm
Plotis	300 mm

Apkrovos

Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 2,0 m	1,25 kN/m

Atstumas tarp atramų 2,5 m	1 kN/m
NEMA apkrovos klasė	8A

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	8,8784 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	8,8784 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

MKSM 85 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059092	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
90° alkūnė 85 FS	RB 90 830 FS	6036704	Vienetas	1 Vienetas
Kampas reguliuojamas 85 FS	RB W 830 FS	6037204	Vienetas	1 Vienetas
T formos prijungimo elementas 85 FS	RAA 830 FS	6042135	Vienetas	1 Vienetas
T formos elementas 85 FS	RT 830 FS	6038214	Vienetas	1 Vienetas
Kryžmė 85 FS	RK 830 FS	7027335	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 300 FS	6052304	m	3 m
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
