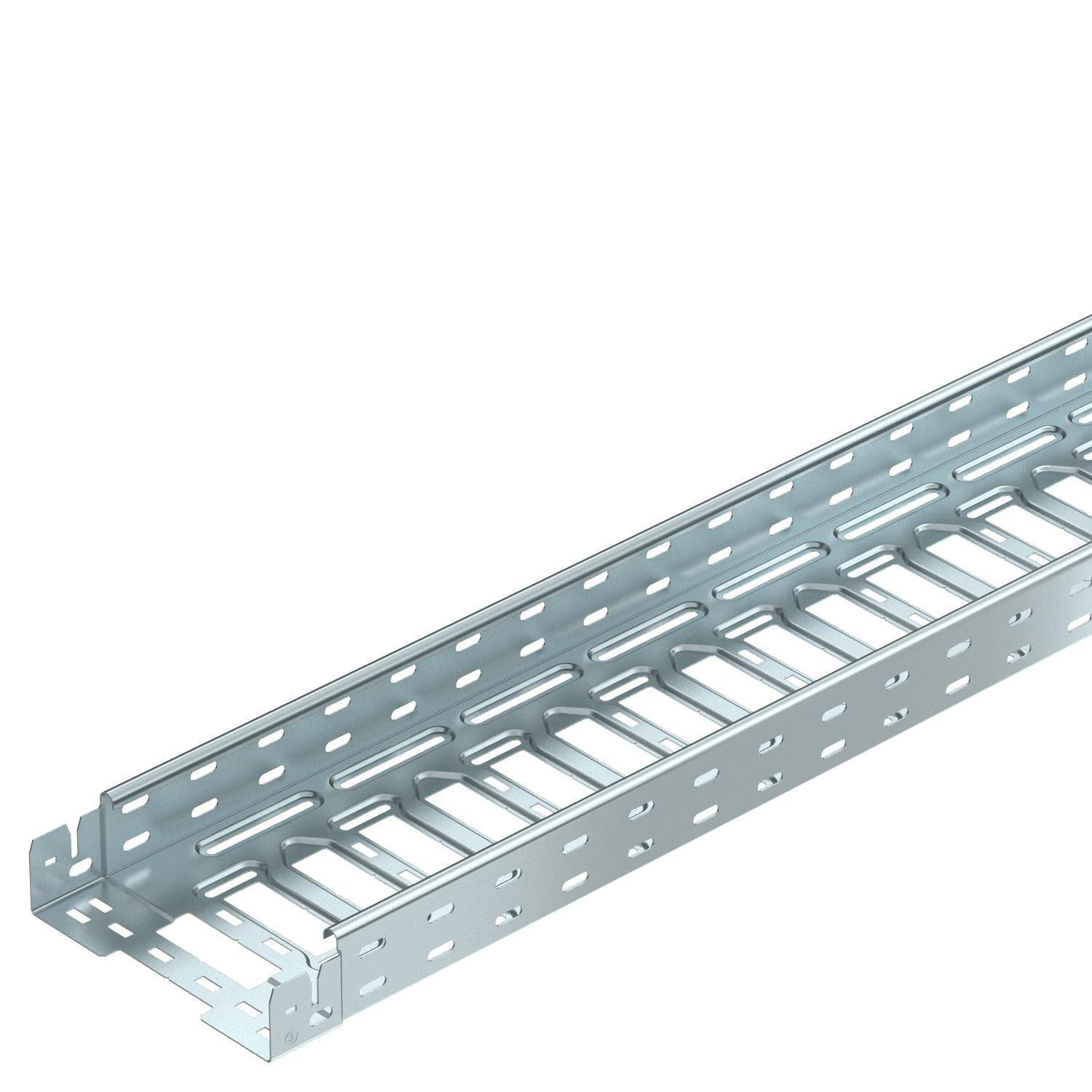

Kabelių lovelis „MKS-Magic®“ 60 FS 3050 | 200 | 60 | 1 | ne | cinko | Plienas | cinkuotas juostiniu būdu

Kabelių lovelis „MKS-Magic®“ 60 FS

Art. Nr. 6059004 | EAN 4012195829942

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	60 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	60x200x3050
Gaisro gesinimo sistemos naudojimas	taip
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	118 cm²

Naudingasis skerspjūvis	11800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	60 mm
Ilgis	3050 mm
Matmuo B	200 mm
Matmuo L	80 mm

Matmuo x	96 mm
Matmuo y	162 mm
Plotis	200 mm

Apkrovos

Atstumas tarp atramų 1,5 m	1,5 kN/m
Atstumas tarp atramų 2,0 m	1,1 kN/m

Atstumas tarp atramų 2,5 m	0,7 kN/m
NEMA apkrovos klasė	8A

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	6,1963 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	6,1963 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

MKSM 60 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	ne	cinko	Plienas	cinkuotas juostiniu būdu	6059012	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinių jungčių rinkinys „Magic“ FS	KTSMV 620 FS	6068918	Vienetas	1 Vienetas
45° alkūnė 60 FS	RB 45 620 FS	6036104	Vienetas	1 Vienetas
90° alkūnė 60 FS	RB 90 620 FS	6036564	Vienetas	1 Vienetas
Kampas reguliuojamas 60 FS	RB W 620 FS	6037104	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FS	RAA 620 FS	6042115	Vienetas	1 Vienetas
T formos elementas 60 FS	RT 620 FS	6038104	Vienetas	1 Vienetas
Kryžmė 60 FS	RK 620 FS	7027313	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FS	DRL 200 FS	6052207	m	3 m
Pertvara 60 FS	TSG 60 FS	6062068	m	3 m
