Kabelių lovelis „MKS-Magic®“ 110 FT 3050 | 150 | 110 | 1 | ne | cinko | Plienas | karštai cinkuotas

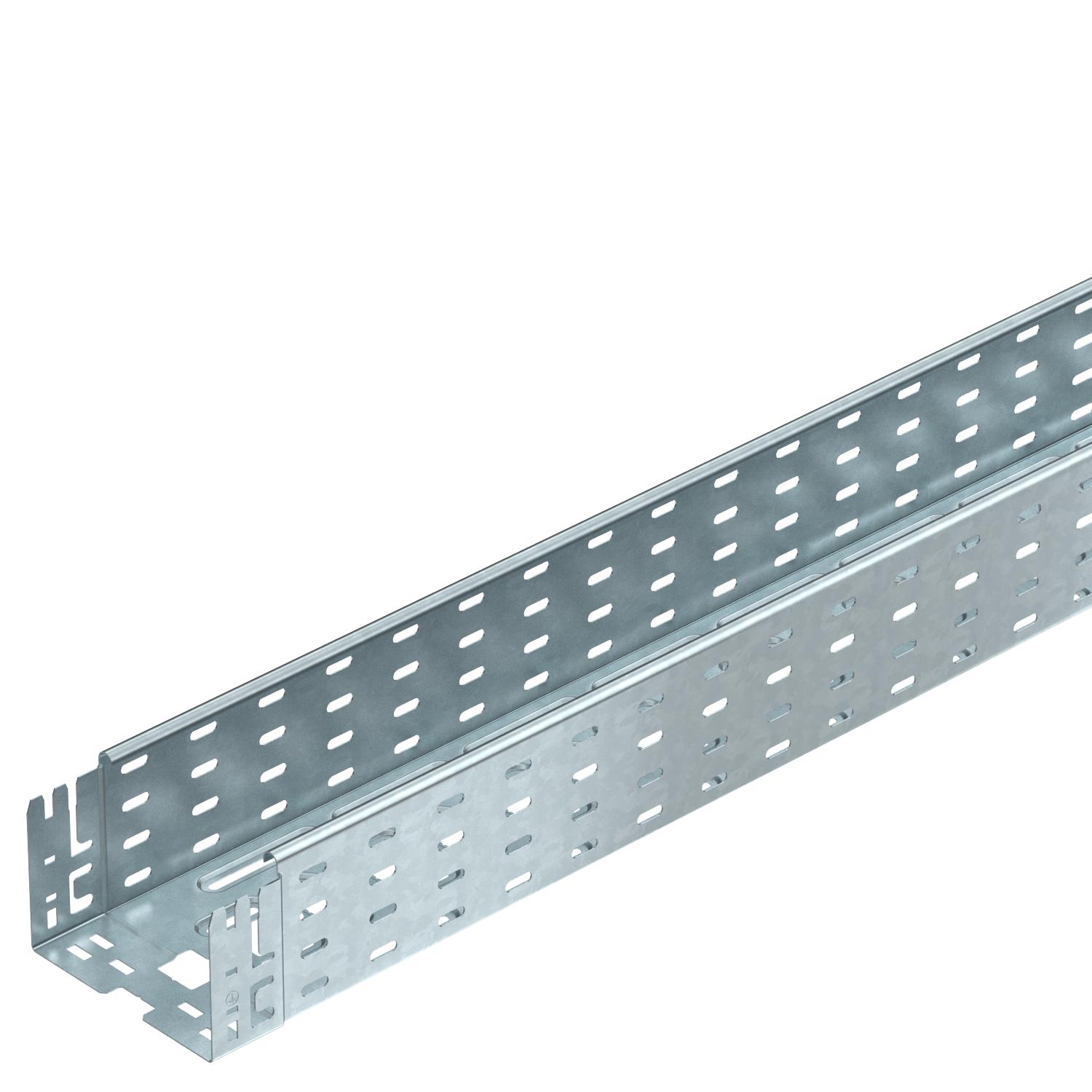

Kabelių lovelis „MKS-Magic®“ 110 FT

Art. Nr. 6059175 | EAN 4012195831044

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	110 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	cinko

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	2 kN/m
Atstumas tarp atramų 2,0 m	1,5 kN/m
Atstumas tarp atramų 3,0 m	0,7 kN/m
Aukštis	110 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	7,2262 kg CO2e / 1 Metras
Dydis	110x150x3050
Ilgis	3050 mm
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Matmuo B	150 mm
Matmuo L	30 mm
Matmuo x	46 mm
Matmuo y	112 mm
Medžiaga	Plienas

Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	16100 mm²
Naudingasis skerspjūvis	161 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	150 mm
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKSM 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	ne	cinko	Plienas	karštai cinkuotas	6059185	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FT	DRL 150 FT	6051359	m	3 m
90° alkūnė 110 FT	RB 90 115 FT	6036832	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FT	RB W 115 FT	6037322	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FT	RAA 115 FT	6042253	Vienetas	1 Vienetas
T formos elementas 110 FT	RT 115 FT	6038322	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 150 DD	6052706	m	3 m
Pertvara 110 DD	TSG 110 DD	6062335	m	3 m
45° alkūnė „Magic“ 110 FT	RBM 45 115 FT	6041781	Vienetas	1 Vienetas
Reguliuojamas kampas „Magic“ 110 FT	RBMV 115 FT	6040702	Vienetas	1 Vienetas
