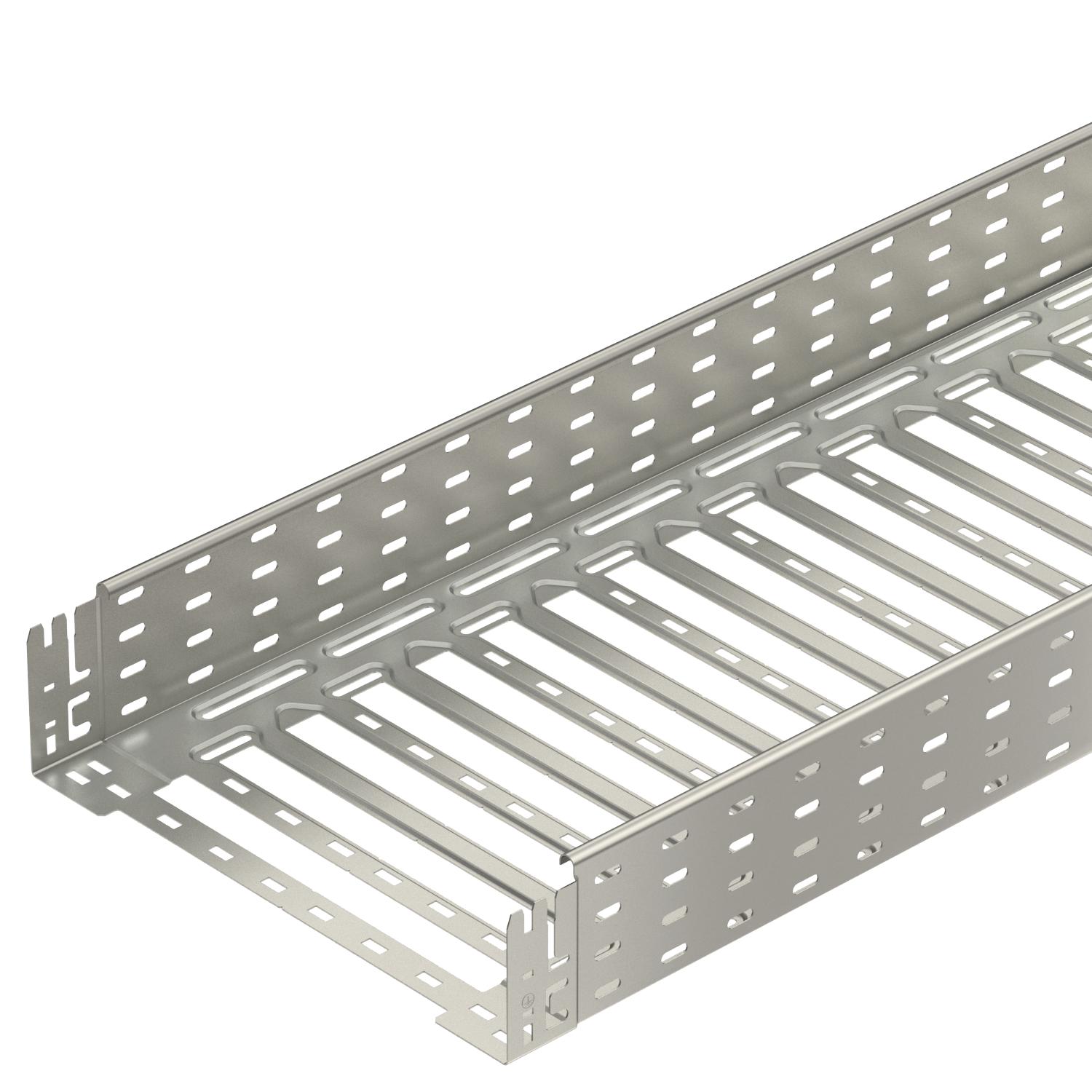

Kabelių lovelis „MKS-Magic®“ 110 A2 3050 | 400 | 110 | 1 | ne | nerūdijančio plieno | Plienas, nerūdijantis, 1.4301 | šviesus, apdirbtas

Kabelių lovelis „MKS-Magic®“ 110 A2

Art. Nr. 6059198 | EAN 4012195831228

Art. Nr. / Tipas

Ilgis	3050 mm

Plotis

Aukštis	110 mm

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Spalva	nerūdijančio plieno

Medžiaga	Plienas, nerūdijantis, 1.4301

Paviršius	šviesus, apdirbtas

Prekės aprašymas

Prekės aprašymas

Kabelių lovelis su integruota greitojo tvirtinimo sistema. Kabelių lovelio darbinis ilgis 3 000 mm.

Kabelių lovelio angos šonuose 7 x 20 mm yra skirtos instaliuoti papildomoms jungtims ir forminėms detalėms.

Kai kabelių lovelių plotis viršija 200 mm remiantis VdS direktyva 2092, kurių perforacija sudaro 30 %, galima naudoti gaisro gesinimo sistemose.

Potencialų išlyginimas visoje sistemoje užtikrinamas nenaudojant papildomų komponentų.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Dydis	110x400x3050
Gaisro gesinimo sistemos naudojimas	taip
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Magnetinio lauko slopinimas dėl ekranuojančio poveikio be dangtelio	20 dB
Magnetinio lauko slopinimas su dangteliu	50 dB
Medžiaga	Plienas, nerūdijantis, 1.4301
Montažinis pagrindo perforavimas	taip
NATO skylių išdėstymo schema	ne
Naudingasis ilgis	3000 mm
Naudingasis skerspjūvis	43800 mm²

Naudingasis skerspjūvis	438 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Skardos storis	1 mm
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	110 mm
Ilgis	3050 mm
Matmuo B	400 mm
Matmuo L	280 mm

Matmuo x	296 mm
Matmuo y	362 mm
Plotis	400 mm

Apkrovos

Atstumas tarp atramų 1,5 m	1,45 kN/m
Atstumas tarp atramų 2,0 m	1,2 kN/m

Atstumas tarp atramų 2,5 m	0,95 kN/m
Atstumas tarp atramų 3,0 m	0,7 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	24,695 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	24,695 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

MKSM 110 tipo kabelių lovelio apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Skardos storis	Opprettholdelse av funksjon	Spalva	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6059194	m	3 m
MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6059198	m	3 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6059200	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	ne	nerūdijančio plieno	Plienas, nerūdijantis, 1.4301	šviesus, apdirbtas	6059202	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

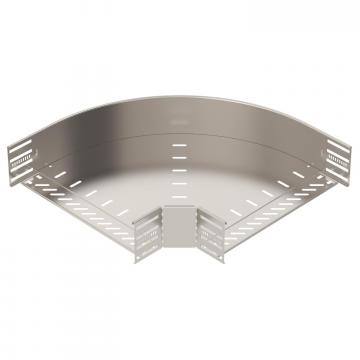

90° kampas 110 A2	RB 90 140 A2	6036866	Vienetas	1 Vienetas

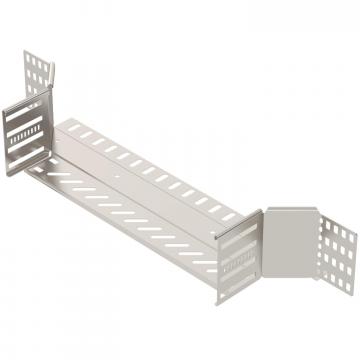

Prijungiamas T kampas 110 A2	RAA 140 A2	6042351	Vienetas	1 Vienetas

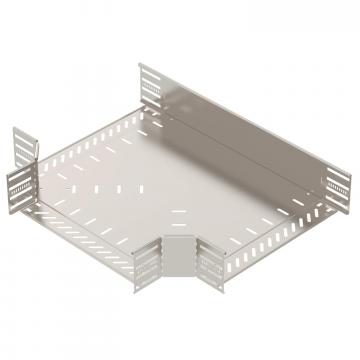

T formos elementas 110/400 A2	RT 140 A2	6038366	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu A2	DRL 400 A2	6052932	m	3 m
Pertvara 110 A2	TSG 110 A2	6062255	m	3 m
