Kabelinės kopėčios LG 110, 3 m VS FS 3000 | 200 | 1,5 | ne | Plienas | cinkuotas juostiniu būdu

Kabelinės kopėčios LG 110, 3 m VS FS

Art. Nr. 6216404 | EAN 4012195064480

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

Kabelių kopėčios perforuota išilgine sija, kurių šonų aukštis yra 110 mm, su prikniedytais, į viršų atvirais C profilio skersiniais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Kabelių kopėčios iš gamyklos tiekiamos sulankstytos.

Tinkamą BS-H... tipo apkabos gnybtą rasite kopėčių sistemų skyriuje.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp skersinių	300 mm
Dydis	110x200x3000
Matmenys	110x200x3000
Medžiaga	Plienas
Naudingasis skerspjūvis	188 cm²
Naudingasis skerspjūvis	18800 mm²
Nerūdijantis plienas, beicuotas	ne

Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Skersinio tvirtinimas	užkniedytas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne

Matmenys

Aukštis	110 mm
Ilgis	3000 mm
Matmuo B	200 mm

Plotis	200 mm
Skersinio griovelio matmuo	16,50

Apkrovos

Atstumas tarp atramų 2,0 m	3,1 kN/m
Atstumas tarp atramų 2,5 m	2 kN/m
Atstumas tarp atramų 3,0 m	1,4 kN/m
Atstumas tarp atramų 3,5 m	0,9 kN/m

Atstumas tarp atramų 4,0 m	0,65 kN/m
Atstumas tarp atramų 4,5 m	0,55 kN/m
Atstumas tarp atramų 5,0 m	0,5 kN/m
Atstumas tarp atramų 6,0 m	0,15 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	9,0417 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	9,0417 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

LG 110 VS tipo kabelių kopėčių apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6216416	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FS	DRL 200 FS	6052207	m	3 m
Tiesi jungtis FS	LVG 110 FS	6216545	Vienetas	10 Vienetas

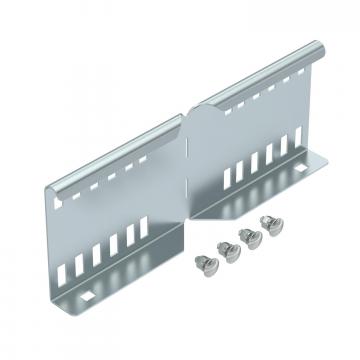

Kampiniai sujungikliai FS	LWVG 110 FS	6216587	Vienetas	10 Vienetas
Šarnyrinė jungtis FS	LGVG 110 FS	6216650	Vienetas	10 Vienetas
Daugiafunkcė jungtis FS	LMFV 1120 FS	6225750	Vienetas	1 Vienetas

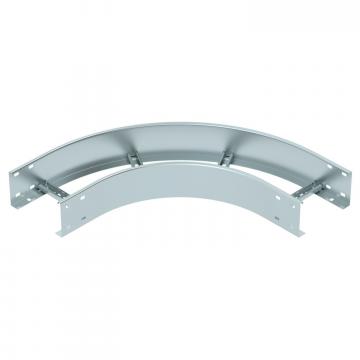

90° alkūnė 110 FS	LB 90 1120 R3 FS	6225122	Vienetas	1 Vienetas

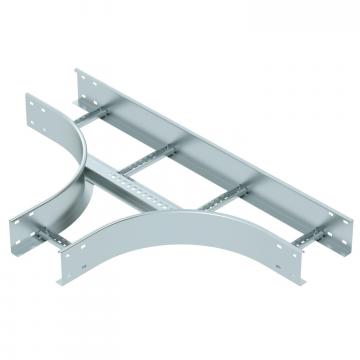

T formos detalė 110 FS	LT 1120 R3 FS	6225290	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FS	LAA 1120 R3 FS	6225910	Vienetas	1 Vienetas
Lanksto alkūnės elementas 110 FS	LGBE 1120 FS	6225490	Vienetas	1 Vienetas
Apsauginis gaubtelis	SKH 110 OR	6222553	Pora	20 Pora
Jungiamasis elementas FS	LAS 110 FS	6221416	Vienetas	10 Vienetas
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
Kampinė plokštė FS	LEB 25 FS	6221203	Vienetas	1 Vienetas
Kampinė plokštė FS	LEB 50 FS	6221246	Vienetas	1 Vienetas
