Grindinė instaliacinė dėžė UDHOME4 su universaliu laikikliu UT3 45 3, trigubas lizdas, iš nerūdijančio plieno , iš nerūdijančio plieno
Art. Nr. 7427216 | EAN 4012195916482
- Prekės aprašymas
-

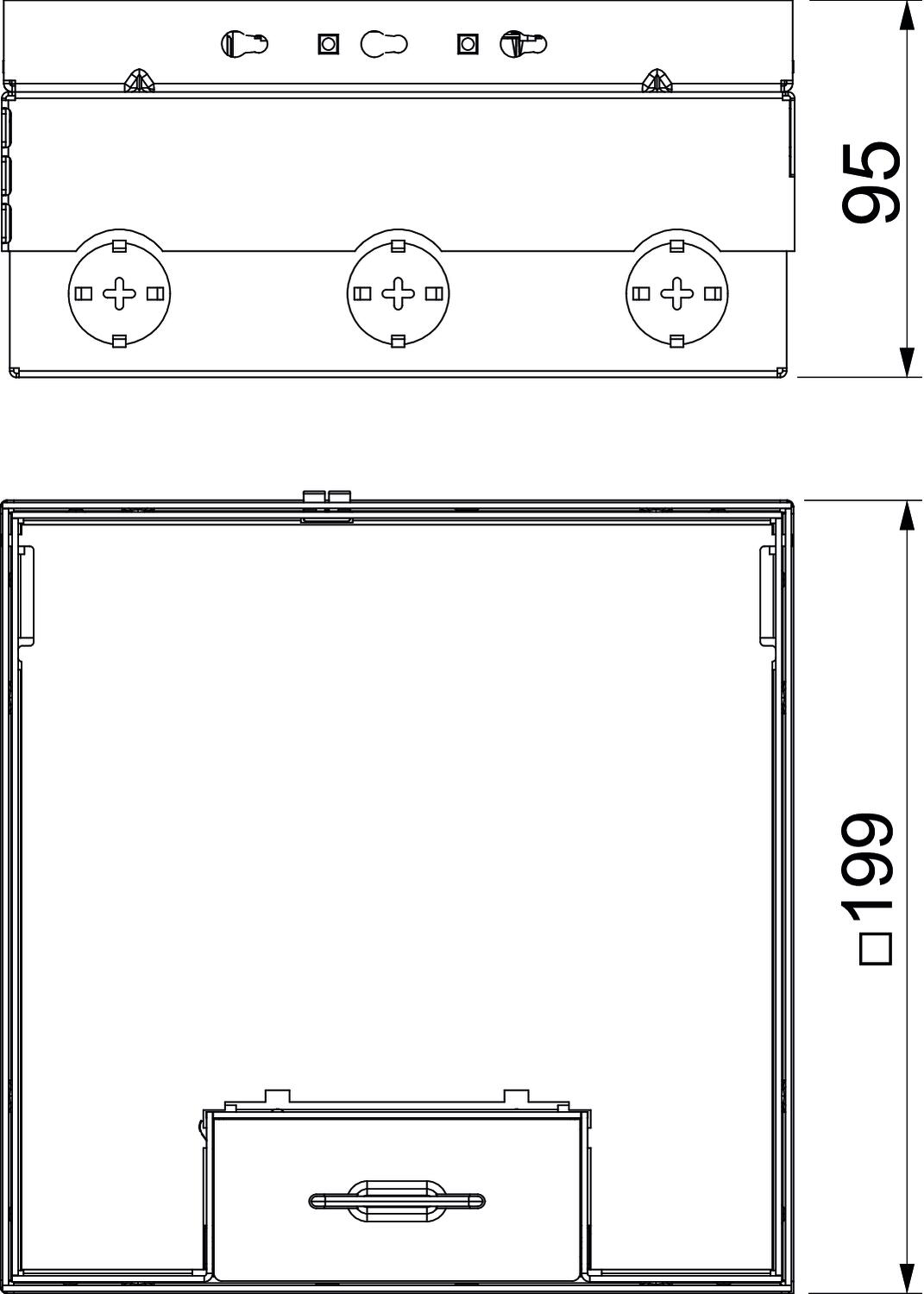

Prekės aprašymasKvadratinės formos grindinė dėžutė, skirta naudoti sauso valymo tuščiavidurėse ir liejamose grindyse patalpose. Įmontuojamasis korpusas su iš anksto suformuotomis įvado angomis vamzdžiams (M25). Į komplektaciją įeina 2 universalūs laikikliai UT3 45 3 ir vienas 3-gubas kištukinis lizdas su įžeminimu. Viršutinę dalį galima 4 aukščio reguliavimo atramomis nustatyti pagal grindų dangos viršutinę briauną. Mažiausias montavimo gylis yra 95 mm, aukščio reguliavimo ribos 30 mm.
Grindų dangoje matomas dangtis: nerūd. plienas.
Į komplektaciją įeina du universalūs laikikliai UT3 45 3 ir vienas trivietis kištukinis lizdas su įžeminimu. Galima įmontuoti iki trijų M45 papildomų prietaisų.
-
- Techniniai duomenys
-
Techniniai duomenys
Atidarymo mechanizmas Rankenos juosta CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 18,176 kg CO2e / 1 Vienetas Dangčio konstrukcija Grindų dangos išpjova Grindų dangos apsauginis rėmas ne Grindų dangos storis 15 mm Ilgis 202 mm Įmontavimo gylis 95 mm Išorės ilgio matmuo 199 mm Išorės pločio matmuo 199 mm Išvadas kvadratinis Komplektavimas 2 UT3, trigubas VDE kištukinis lizdas Laido išvado tipas Atverčiamas kabelio išvadas Maks. aukščio reguliavimo ribos 125 mm Maks. grindų aukštis 125 mm Maks. monolitinių grindų aukštis 110 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. aukščio reguliavimo ribos 95 mm Min. grindų aukštis 95 mm Min. monolitinių grindų aukštis 95 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Plotis 202 mm Saugos laipsnis IK kodas IK10 Su grindų dangos išpjova taip Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse ne Tinka pogrindiniam kanalui ne Tinka tuščiavidurėms grindims taip Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N Vidaus ilgio matmuo 202 mm Vidaus pločio matmuo 202 mm - Visi tipai
