FV modulio montavimo atraminis profilis 4700 |

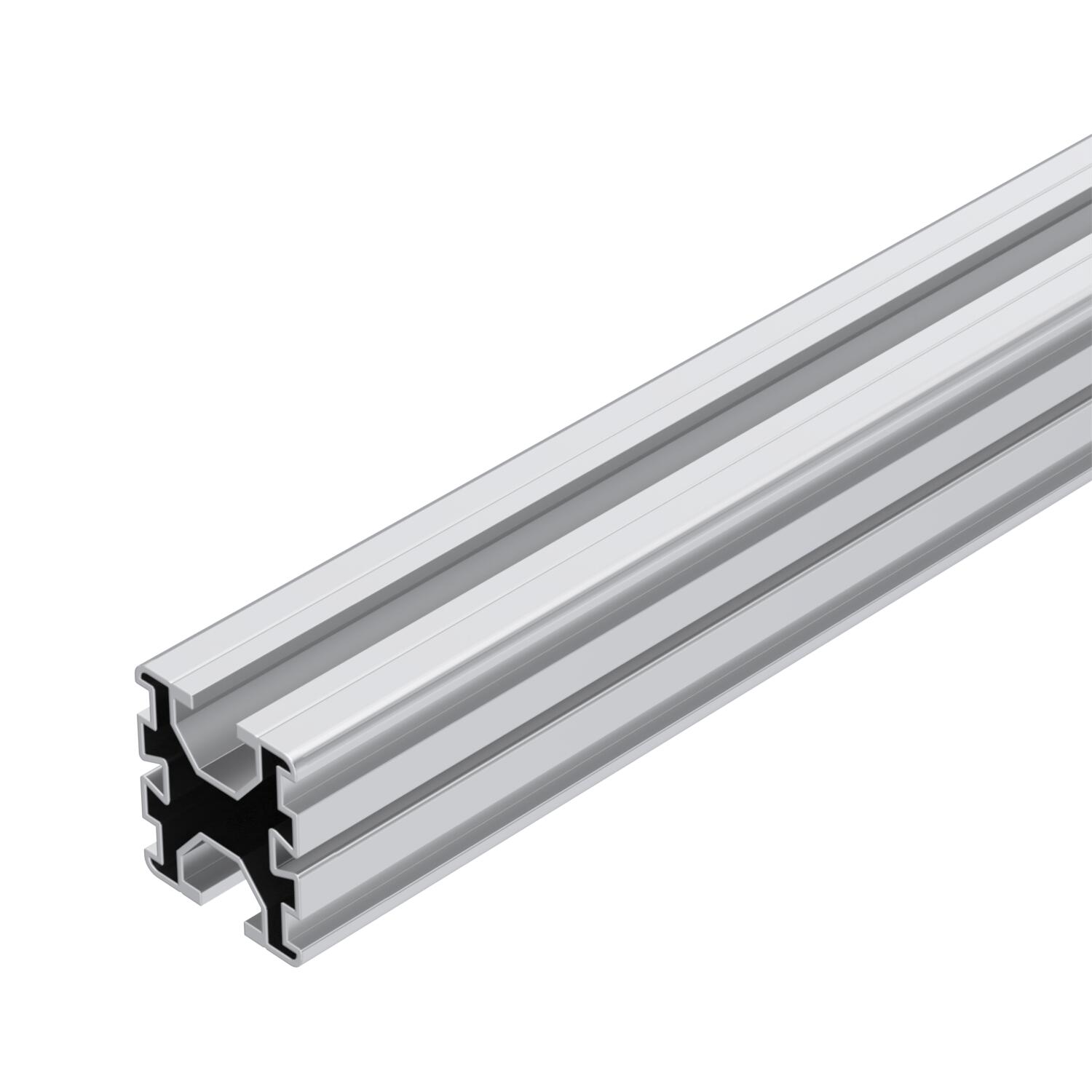

FV modulio montavimo atraminis profilis

Art. Nr. 5900410 | EAN 4012197368623

Art. Nr. / Tipas

Ilgis

Prekės aprašymas

Prekės aprašymas

Atraminis profilis fotovoltinių modulių montavimui ant plokščių ir šlaitinių stogų. Plokščio stogo montavimas kartu su universaliu stovu „Uni Base“ ir trumpomis bei ilgomis atramomis STK ir STL. Profilio tvirtinimas prispaudžiant prie stovo su „Unibase AMP“ adapteriu. Šlaitinio stogo montavimas kartu su universaliais DHU stogo kabliais. Prispaudžiamas profilio tvirtinimas prie stogo kablio. Atsukamas kelių atraminių profilių sujungimas su tiesine jungtimi LV 45 ir kryžmine jungtimi KV 45.

Techniniai duomenys

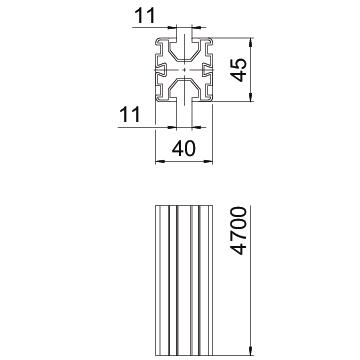

Matmenys

Aukštis	45 mm
Dydis	40x45x4700
Ilgis	4700 mm
Įmontuotas kabelių kanalas	ne
Kabelių kanalas, papildoma pasirinktis	ne
Medžiaga	Aliuminis

Paviršius	blizgus
Plotis	40 mm
Spalva	aliuminio
Varžos momentas Wx	3680 mm³
Varžos momentas Wy	3760 mm³

Visi tipai

Visi tipai

Tipas	Ilgis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
TP 45 2350 ALU	2350 mm	5900405	Vienetas	4 Vienetas
TP 45 4700 ALU	4700 mm	5900410	Vienetas	4 Vienetas
TP 45 4700 ALU S	4700 mm	5900412	Vienetas	4 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Universalus gnybtas FV modulio montavimui	KLU A2	5901010	Vienetas	20 Vienetas
Atraminio profilio galinis gaubtelis	EK 45 G	5901722	Vienetas	20 Vienetas
Tiesinė jungtis TP atraminiam profiliui	LV 45 DD	5901210	Vienetas	20 Vienetas
Kryžminė jungtis TP atraminiams profiliams	KV 45 DD	5901250	Vienetas	20 Vienetas
FV montavimo sistemų įžeminimo gnybtai	249 PV10 6-50V2A	5051520	Vienetas	8 Vienetas
