FV montavimo sistemų įžeminimo gnybtai
Art. Nr. 5051520 | EAN 4012197368715
- Prekės aprašymas
-

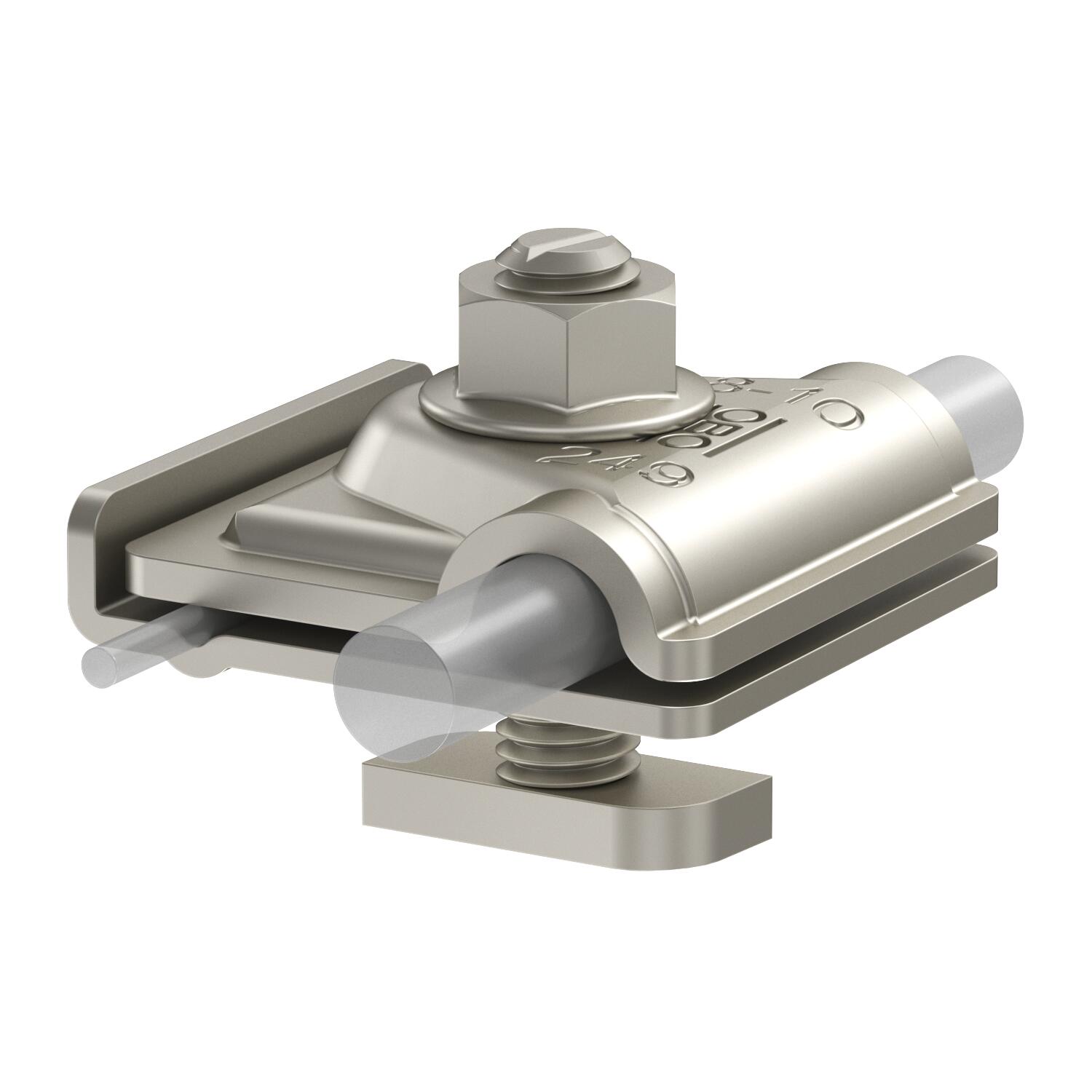

Prekės aprašymasIš anksto sumontuotas įžeminimo gnybtas, skirtas FV montavimo sistemoms integruoti į potencialų išlyginimą. Tinka FV montavimo sistemoms integruoti į išorinę apsaugos nuo žaibo sistemą.
• Atsparūs iki 100 kA (10/350) žaibo išlydžiui
• integruotas spyruoklinis mechanizmas užtikrina greitą montavimą
• apvaliam laidininkui tvirtinti RD 8-10
• vienos / kelių gijų laidams tvirtinti: 6–50 mm²
• profiliams su 10 mm grioveliu
• atitinka reikalavimus pagal DIN EN 62561-1
-
- Techniniai duomenys
-

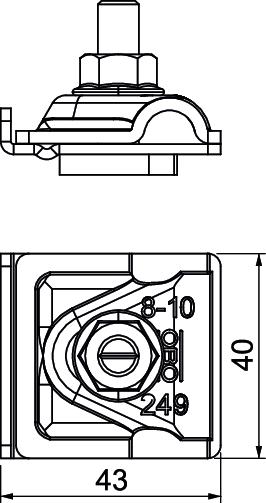

Matmenys
Aukštis 34 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,5919 kg CO2e / 1 Vienetas Dydis 8-10mm Ilgis 40 mm Maks. apvalaus skersmens laidininkas 1 10 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min.apvalaus skersmens laidininkas 1 8 mm Plotis 43 mm Pritaikymas RD8-10 + 6-50mm² mm Sujungiklio tipas Universalus gnybtas Tinka Viela Tinkamas sujungimui kita Tvirtinimo varžto rūšis Gnybto varžtas Žaibo srovės laidumas H/100 kA - Visi tipai
