Atrama, tvirtinama prie sienų ir profilių AWG 15 FT
Art. Nr. 6420608 | EAN 4012196662531
- Prekės aprašymas
-
Prekės aprašymasLengvoji atrama- konsolė, tvirtinama prie sienų ir profilių, su privirinta plokštele, skirta vieliniams loveliams tvirtinti nenaudojant varžtų.
Pradedant nuo 400 mm pločio, atramos tvirtinimas prie U formos profilio atliekamas per abi profilio sieneles, naudojant varžtus šešiakampe galvute. Prašom naudoti tinkamus tarpiklius!
-
- Techniniai duomenys
-

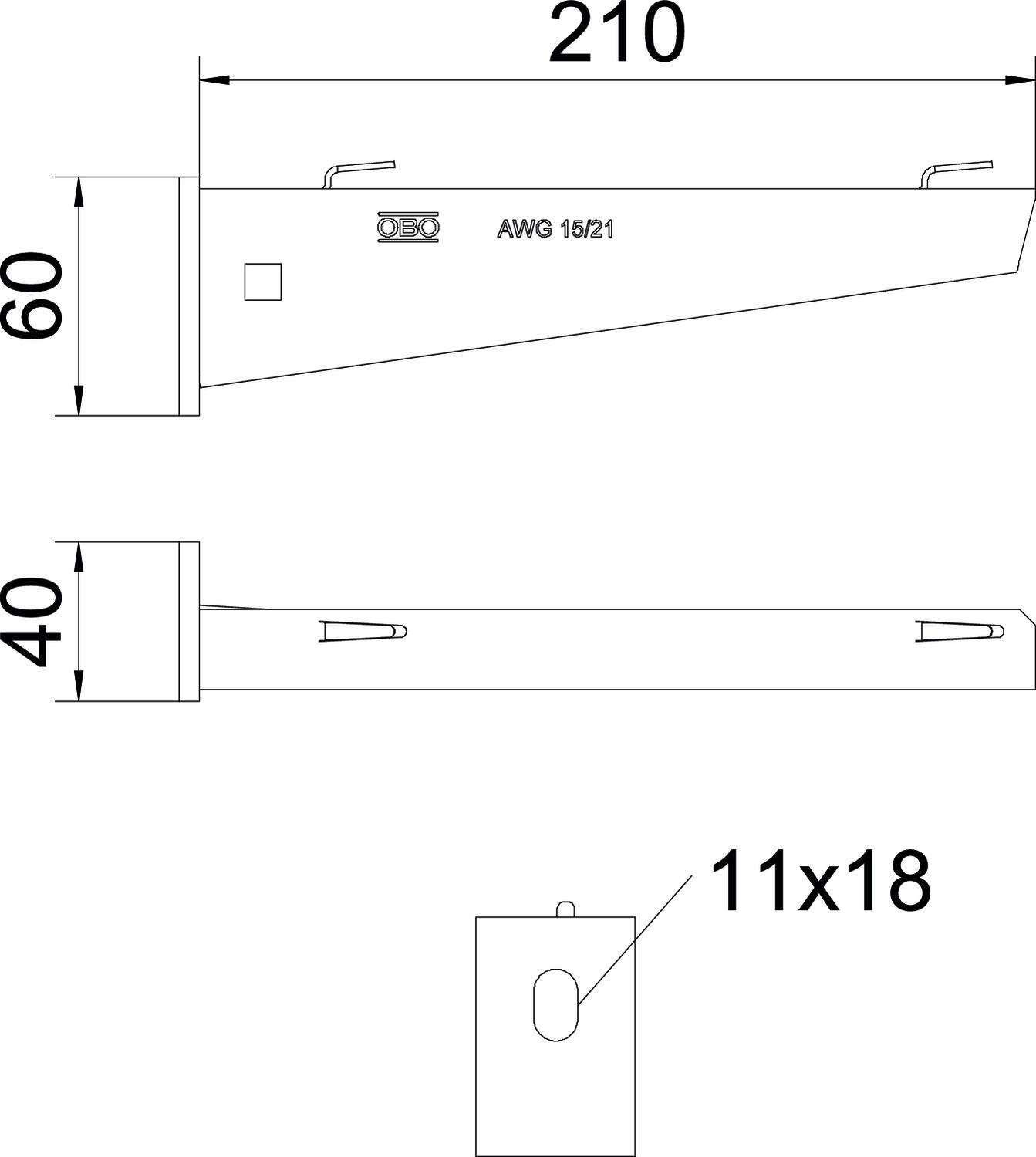

Matmenys
Aukštis 60 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,5856 kg CO2e / 1 Vienetas Dydis B210mm F kN 1,5 kN Ilgis 40 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 40 mm Matmuo B 210 mm Matmuo H 60 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 210 mm skirta maks. pločiui 200 mm skirta min. pločiui 200 Skylės skersmuo 11 mm Spalva cinko Techniniai duomenys

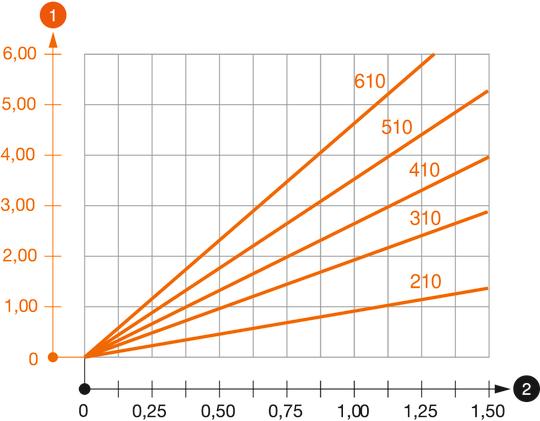

AW G 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Atramos ilgis mm
-
