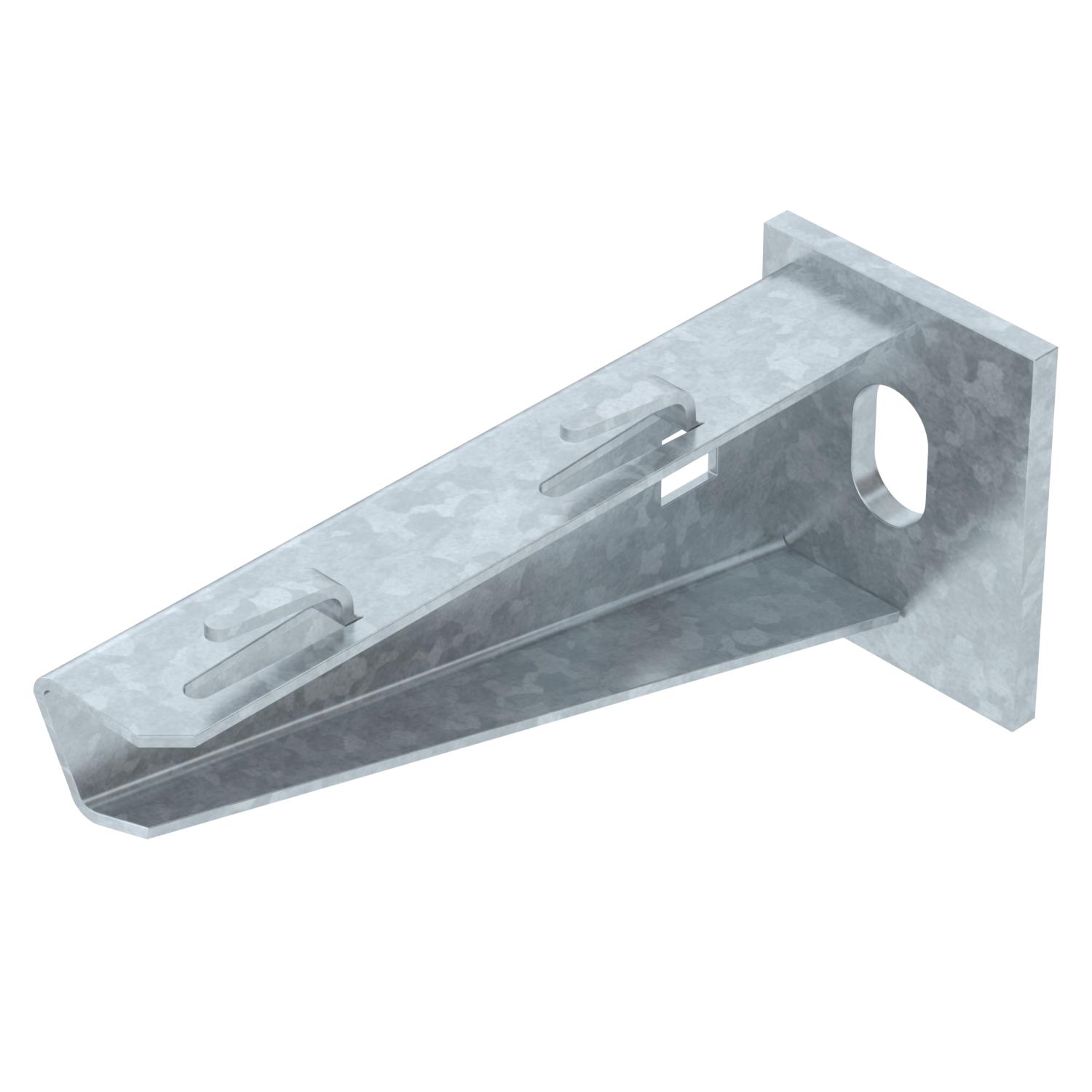

Atrama, tvirtinama prie sienų ir profilių AWG 15 FT
Art. Nr. 6420606 | EAN 4012196662470
- Prekės aprašymas
-
Prekės aprašymasLengvoji atrama- konsolė, tvirtinama prie sienų ir profilių, su privirinta plokštele, skirta vieliniams loveliams tvirtinti nenaudojant varžtų.
Pradedant nuo 400 mm pločio, atramos tvirtinimas prie U formos profilio atliekamas per abi profilio sieneles, naudojant varžtus šešiakampe galvute. Prašom naudoti tinkamus tarpiklius!
-
- Techniniai duomenys
-
Matmenys
Aukštis 50 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,2973 kg CO2e / 1 Vienetas Dydis B110mm F kN 1,5 kN Ilgis 40 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 40 mm Matmuo B 110 mm Matmuo H 50 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 110 mm skirta maks. pločiui 100 mm skirta min. pločiui 100 Skylės skersmuo 11 mm Spalva cinko Techniniai duomenys
AW G 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Atramos ilgis mm
-
