Potencialo suvienodinimo realizavimas naudojant BKRS sistemą
BKRS kabelių lovelio sistema, kuria galima vaikščioti, leidžia greitai ir nesudėtingai integruoti potencialo suvienodinimą. Tam iš viso yra keturios skirtingos galimybės, kad pagal individualius poreikius galima pasirinkti instaliavimo sąlygas ir aplinką.
Sparti prieiga
Skirtingų galimybių, kaip instaliuoti į potencialų išlyginimą apžvalga

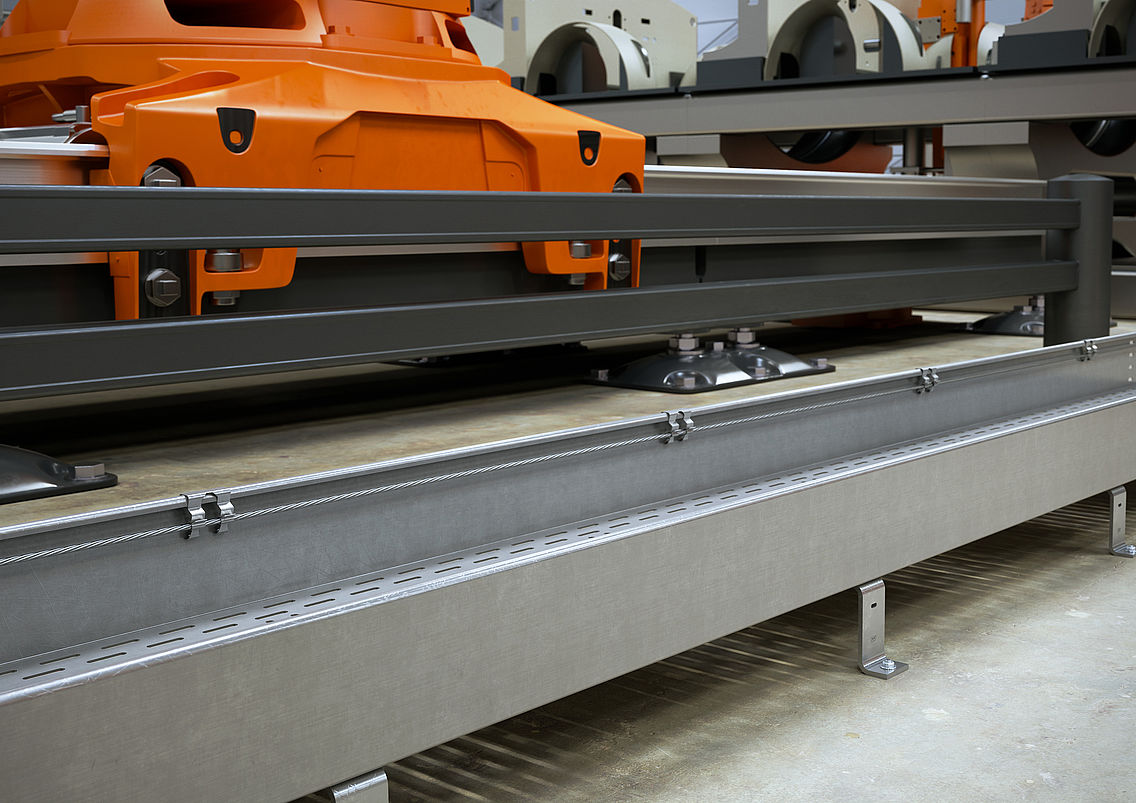

1 parinktis: nuolatinis potencialo suvienodinimas kabelių griovelio profilyje

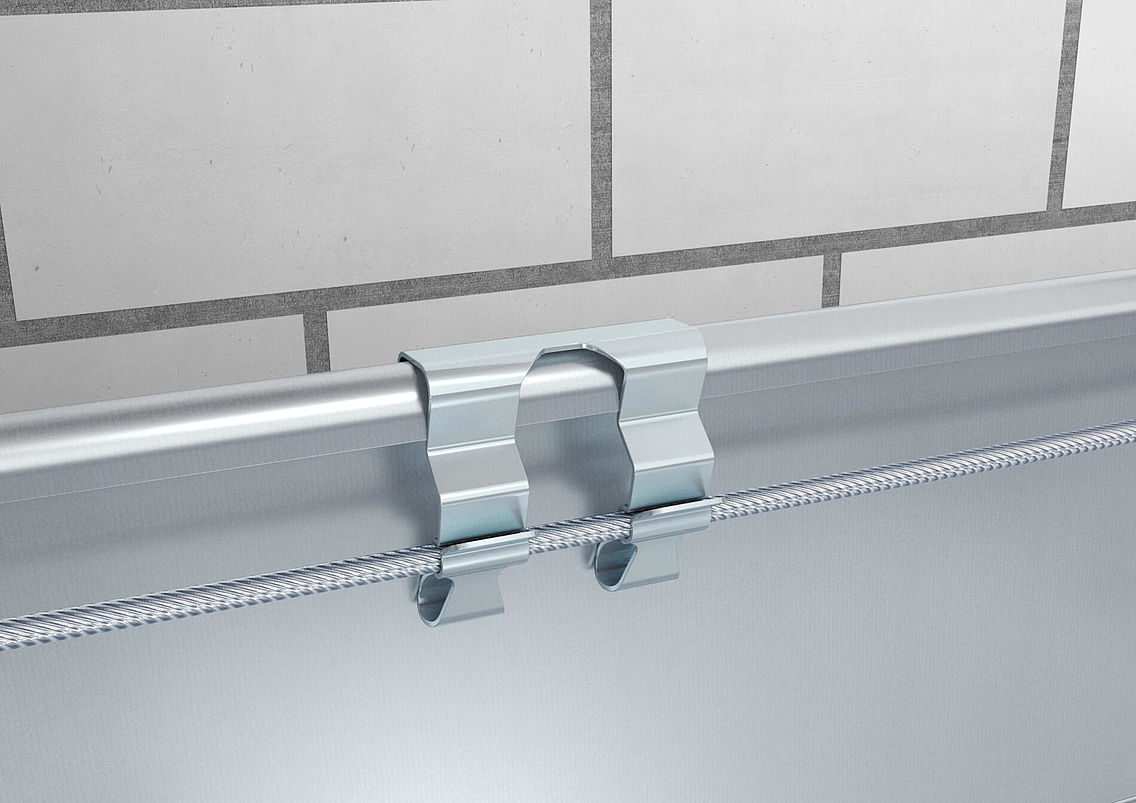

Ištisinis, alavuotas varinis kabelis tiesiogiai įvedamas į kabelių lovelio profilį ir pritvirtinamas tvirtinimo spyruokle. Nesudėtingas montavimas, nereikia įrankių ir papildomo gręžti – idealiai tinka greitam ir švariam integravimui į jau esamas sistemas. Kadangi varinis kabelis įkišamas tiesiai į tvirtinimo spyruokles, greitai sukuriamas kontaktas.

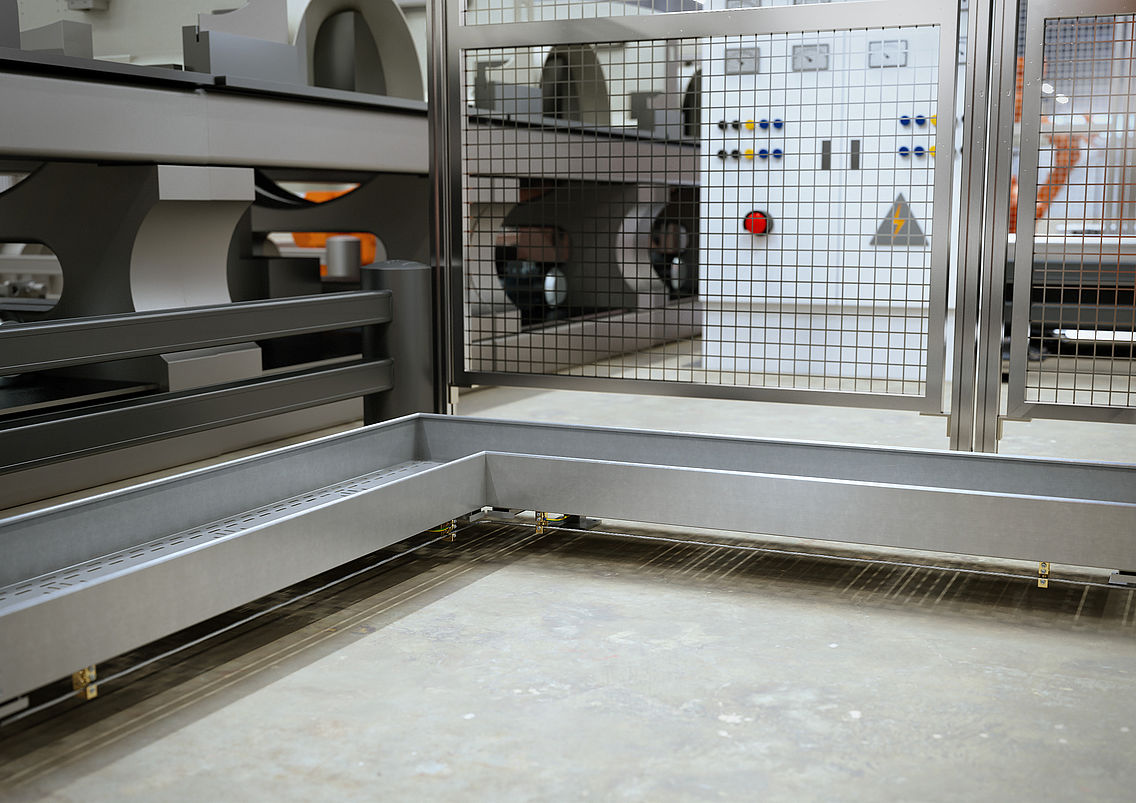

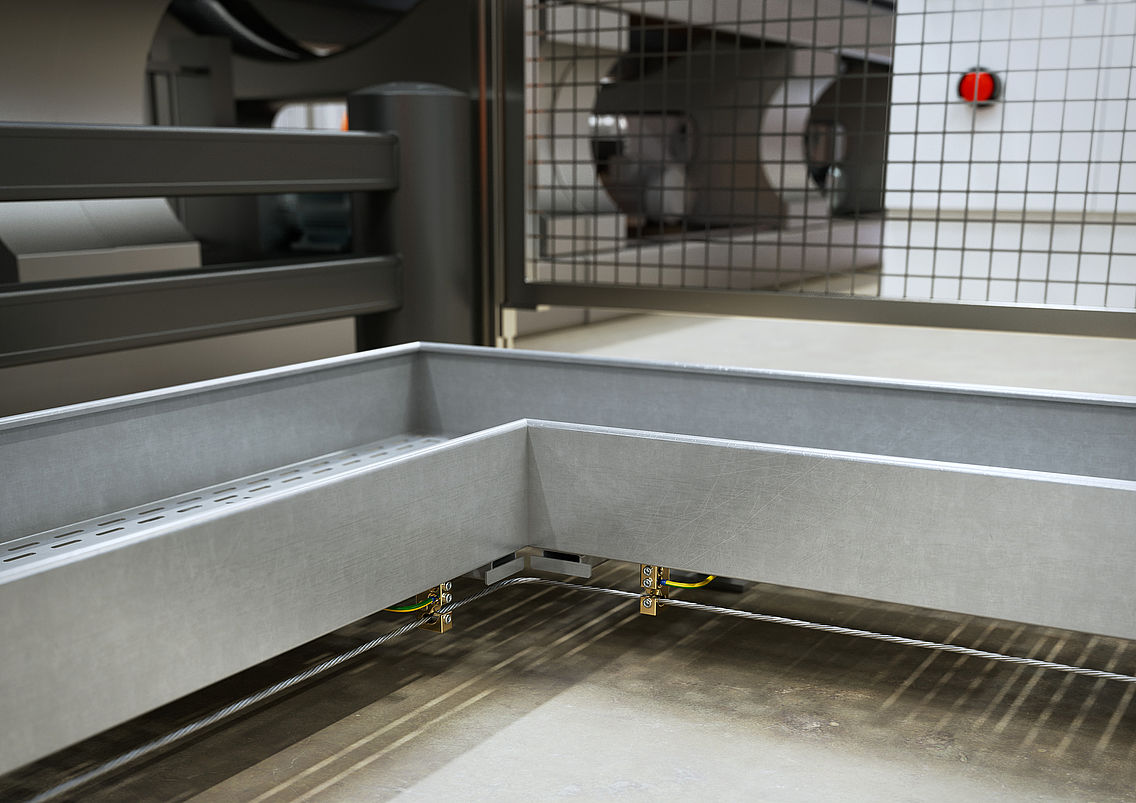

2 parinktis: potencialo suvienodinimas po kabelių loveliu
Šioje sistemoje laidininko kabelis tiesiamas po kabelių loveliu naudojant jungiamuosius gnybtus. Galima naudoti alavuotus varinius kabelius pagal DIN VDE 0295 2 klasė, daugiavielius, ir alavuotus laidininko kabelius pagal DIN VDE 0295 5 klasė, viengyslius ir daugiafyslius, nuo 16 mm2 iki 35 mm2 . Tvirtinimui naudojamos OBO jungiamasis gnybtas.

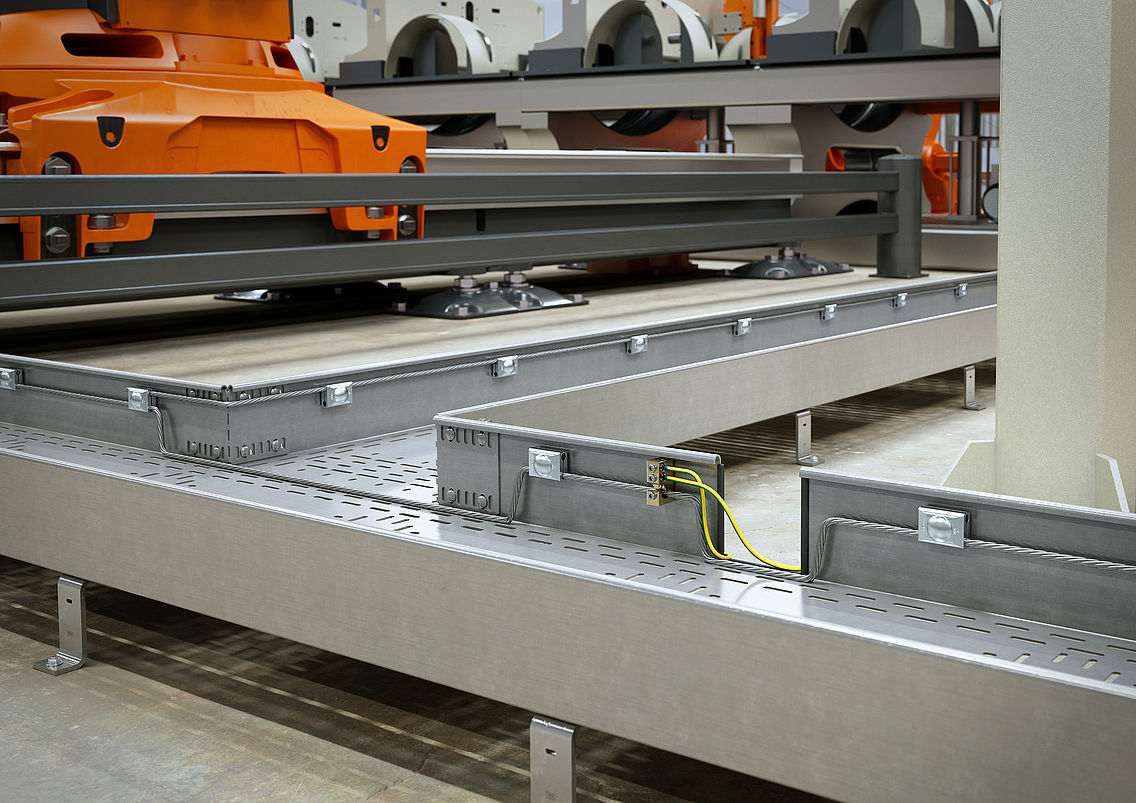

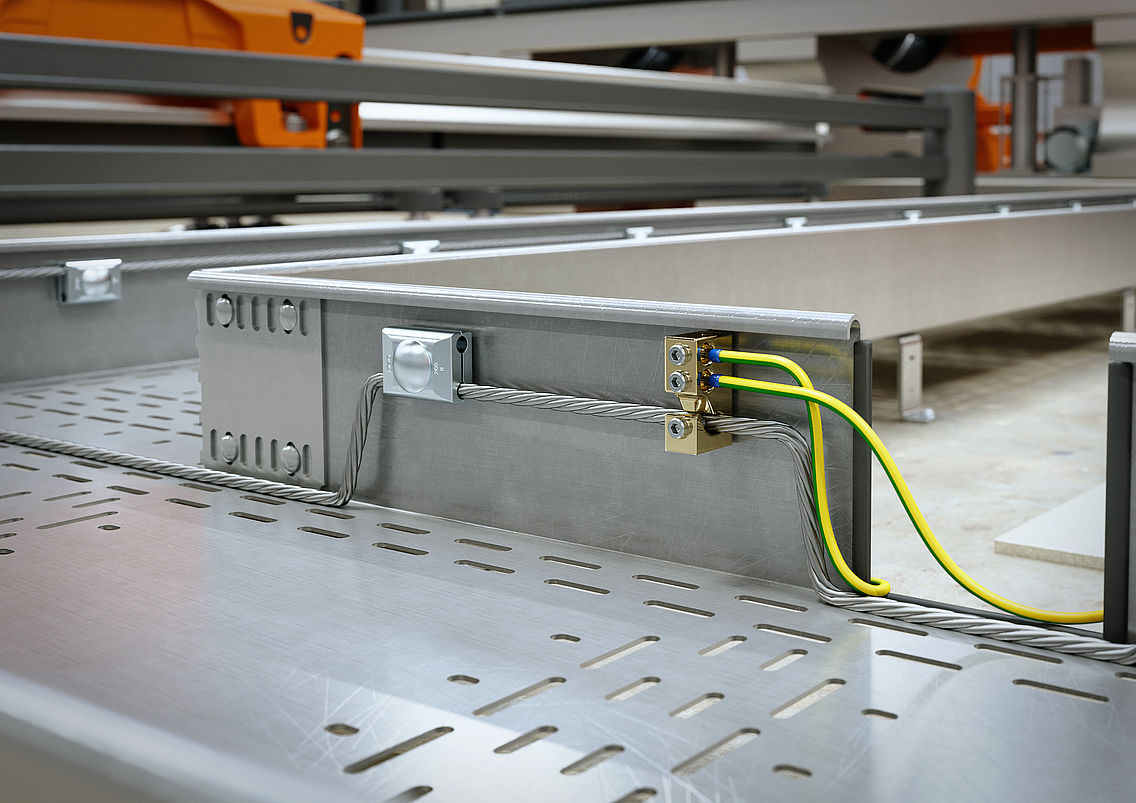

3 parinktis: potencialo suvienodinimas su centriniu išėjimu
Potencialas suvienodinamas per 35 mm2 varinį laidą, alavuotą pagal DIN VDE 0295 2 klasė. Nuolat pravedama naudojant lygiagrečias jungtis. Jungiamąjį gnybtą galima montuoti bet kurioje vietoje ir sujungti su laidininko kabeliu. Jis turi 2 išėjimus apvaliajam laidininkui iki 35 mm2.
Apie gaminį: lygiagretaus sujungimo jungtis Rd 8 mm, M10 x 30

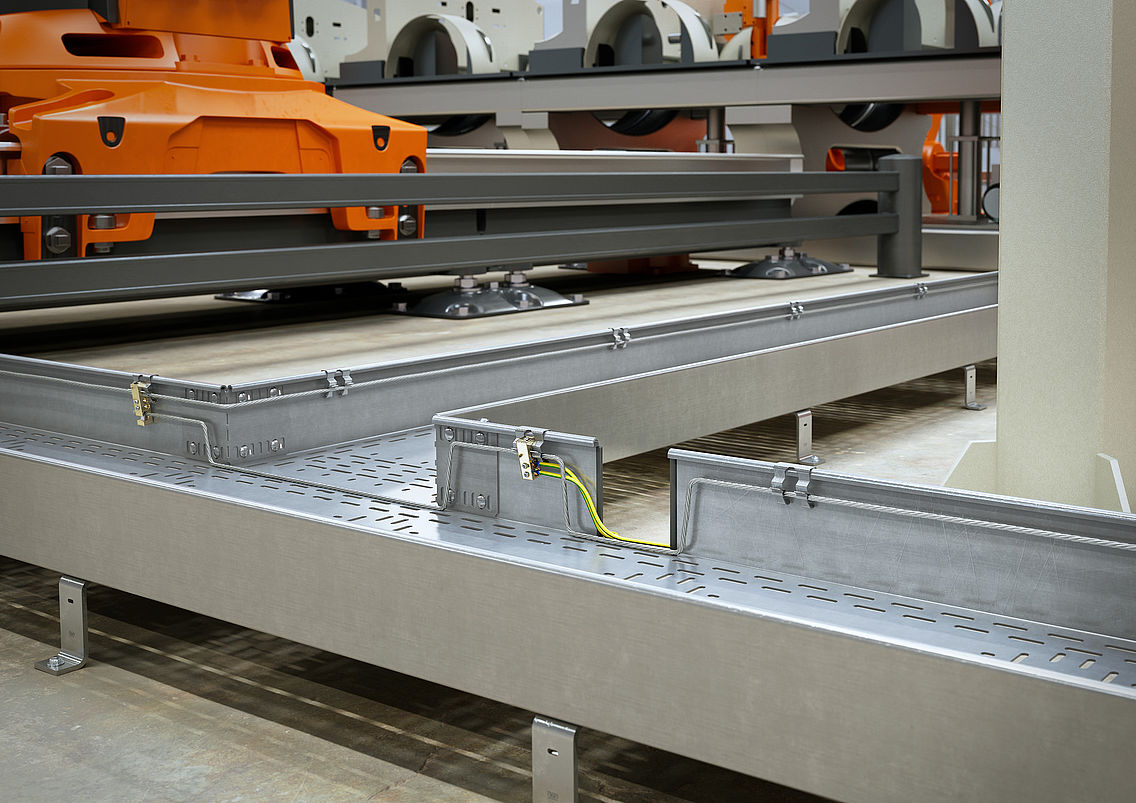

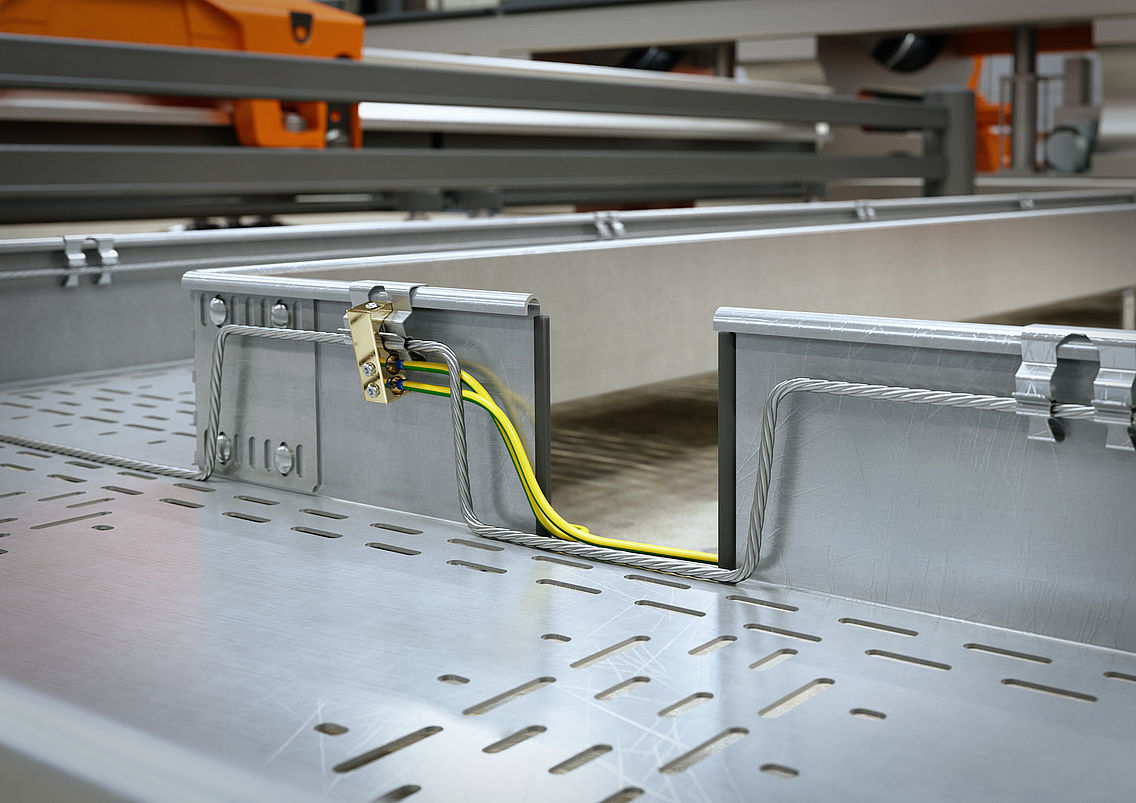

4 parinktis: potencialo suvienodinimas su lanksčia išsišakojimo struktūra
Su šia sistema galimas struktūrinis įžeminimas su lanksčiais išsišakojimais. Naudojant specialius jungiamuosius gnybtus suimami vario laidai ir tikslingai tiesiami virš apvaliojo laidininko. Idealus sprendimas išsišakojusiems įžeminimo tinklams su skirtingais laidininko skerspjūviais.
