Vienguba apkaba, U formos kojelė, su plastikine prispaudimo plokštele, Al 70 | 76 | 2

Vienguba apkaba, U formos kojelė, su plastikine prispaudimo plokštele, Al

Art. Nr. 1186976 | EAN 4012196852178

Art. Nr. / Tipas

Min. įtempimo zona D

Maks. įtempimo zona D

Maks. Sukimo momentas	2 Nm

Prekės aprašymas

Prekės aprašymas

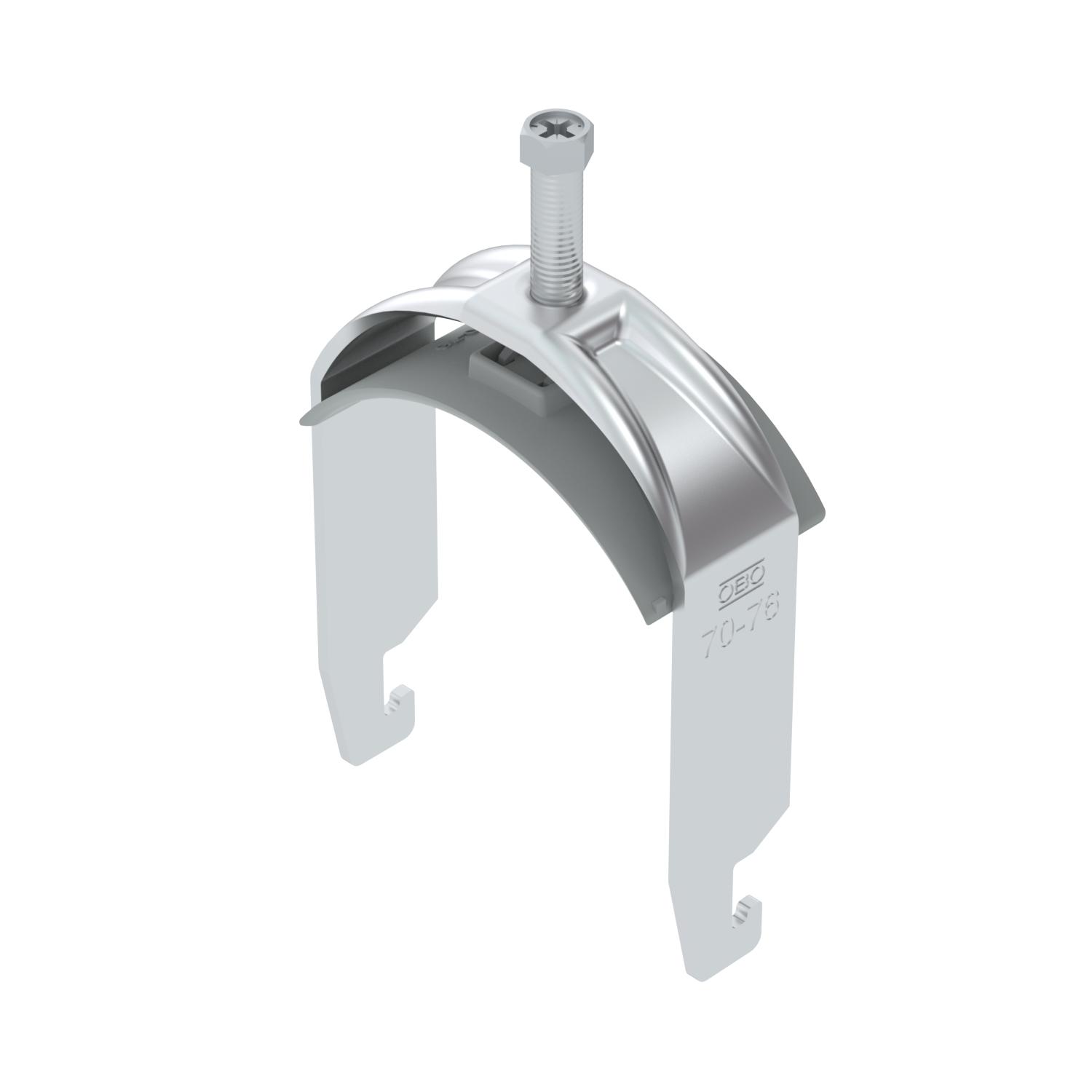

Apkaba, U formos kojelė, su plastikine prispaudimo plokštele iš polipropileno. Vertikaliam ir horizontaliam 1 vieno kabelio montavimui ant C profilio bėgelio. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Rekomenduojame naudoti kontraplokštelę.

Techniniai duomenys

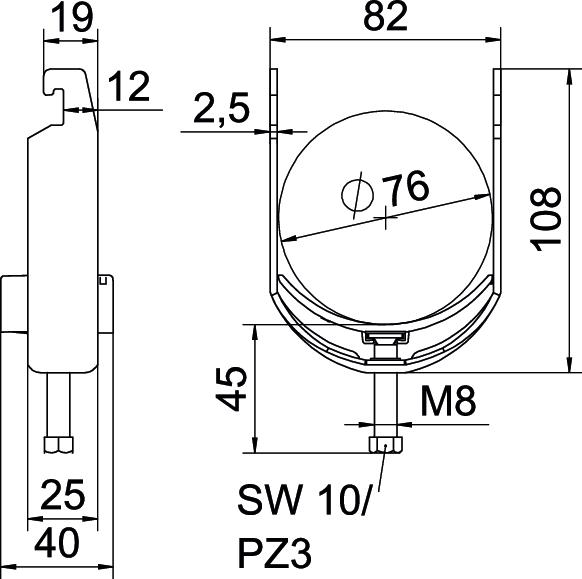

Matmenys

Aukštis	108 mm
Be halogenų	taip
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	0,6869 kg CO2e / 1 Vienetas
Dydis	70-76mm
Ilgis	25 mm
Išorės ilgio matmuo	40 mm
Kabelių / vamzdžių skaičius	1
Maks. įtempimo zona D	76 mm
Maks. Sukimo momentas	2 Nm
Matmuo A	25 mm
Matmuo B	82 mm
Matmuo C	40 mm
Matmuo G (mm)	M8
Matmuo H	108 mm
Matmuo L	45 mm
Matmuo t	2,5 mm
Medžiaga	Aliuminis

Min. įtempimo zona D	70 mm
Montavimo būdas	Profiliniai bėgeliai
Papildoma medžiaga	Aliuminis
Papildomas paviršius	neapdorota
Plotis	82 mm
plyšiui	10 mm
Skardos storis	2,5 mm
skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu)	22 mm
skirta bėgeliui, kurio min. įpjovos plotis (su intervalu)	18 mm
skirta maks. vamzdžio skersmeniui	76 mm
skirta min. vamzdžio skersmeniui	70 mm
Sriegis	M8
Su plastikine vonele	taip
Su skaitikliu	ne
Tvirtinimo plokštelės medžiaga	Plastikas
Tvirtinimo plokštelės medžiagos kokybė	Polipropilenas

Visi tipai

Visi tipai

Tipas	Min. įtempimo zona D	Maks. įtempimo zona D	Maks. Sukimo momentas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
BS-U1-K-12 ALU	8 mm	12 mm	2 Nm	1186902	Vienetas	50 Vienetas
BS-U1-K-16 ALU	12 mm	16 mm	2 Nm	1186909	Vienetas	50 Vienetas
BS-U1-K-22 ALU	16 mm	22 mm	2 Nm	1186916	Vienetas	50 Vienetas
BS-U1-K-28 ALU	22 mm	28 mm	2 Nm	1186922	Vienetas	50 Vienetas
BS-U1-K-34 ALU	28 mm	34 mm	2 Nm	1186929	Vienetas	50 Vienetas
BS-U1-K-40 ALU	34 mm	40 mm	2 Nm	1186936	Vienetas	50 Vienetas
BS-U1-K-46 ALU	40 mm	46 mm	2 Nm	1186942	Vienetas	50 Vienetas
BS-U1-K-52 ALU	46 mm	52 mm	2 Nm	1186949	Vienetas	50 Vienetas
BS-U1-K-58 ALU	52 mm	58 mm	2 Nm	1186956	Vienetas	50 Vienetas
BS-U1-K-64 ALU	58 mm	64 mm	2 Nm	1186962	Vienetas	50 Vienetas
BS-U1-K-70 ALU	64 mm	70 mm	2 Nm	1186969	Vienetas	50 Vienetas
BS-U1-K-76 ALU	70 mm	76 mm	2 Nm	1186976	Vienetas	50 Vienetas
