Vielinis lovelis „GR-Magic®“ 55 su pertvara 3000 | 500 | 55 | 4,8 | 220 | ne

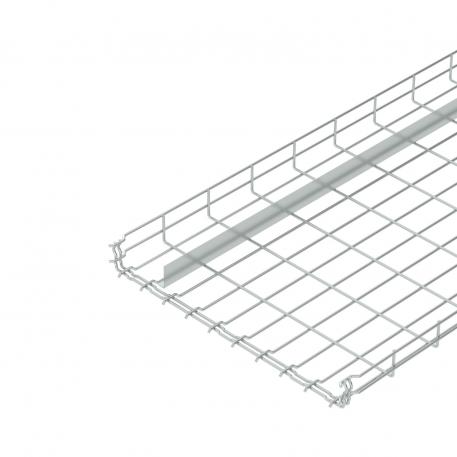

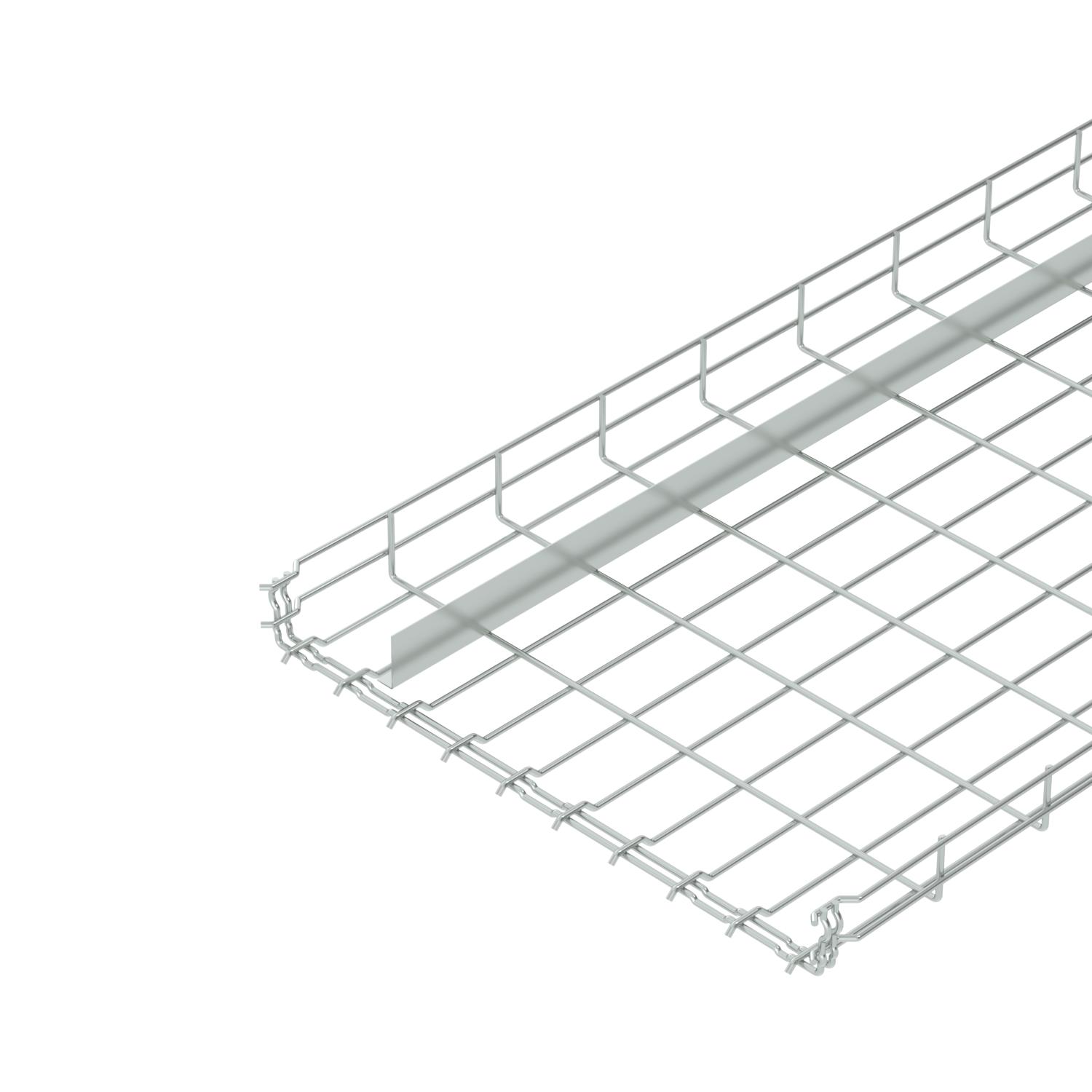

Vielinis lovelis „GR-Magic®“ 55 su pertvara

Art. Nr. 6006458 | EAN 4012196152292

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Vielinis lovelis su suformuotu sujungikliu ir įvirinta pertvara, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Vieliniams loveliams nereikia jokių papildomų jungiamųjų komponentų, jie tiesiog įkišami vienas į kitą. Tinklelio plotis yra 50 x 100 mm.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	1,5 kN/m
Atstumas tarp atramų 1,5 m	0,8 kN/m
Atstumas tarp atramų 2,0 m	0,4 kN/m
Aukštis	55 mm
Aukštis	2,17 in
Bevaržčiai sujungimo elementai	taip
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	5,9218 kg CO2e / 1 Metras
Dydis	55x500x3000
Ilgis	3000 mm
Integruota pertvara	viena
Kabelių sistemos sujungiklio rūšis	Fiksatorius

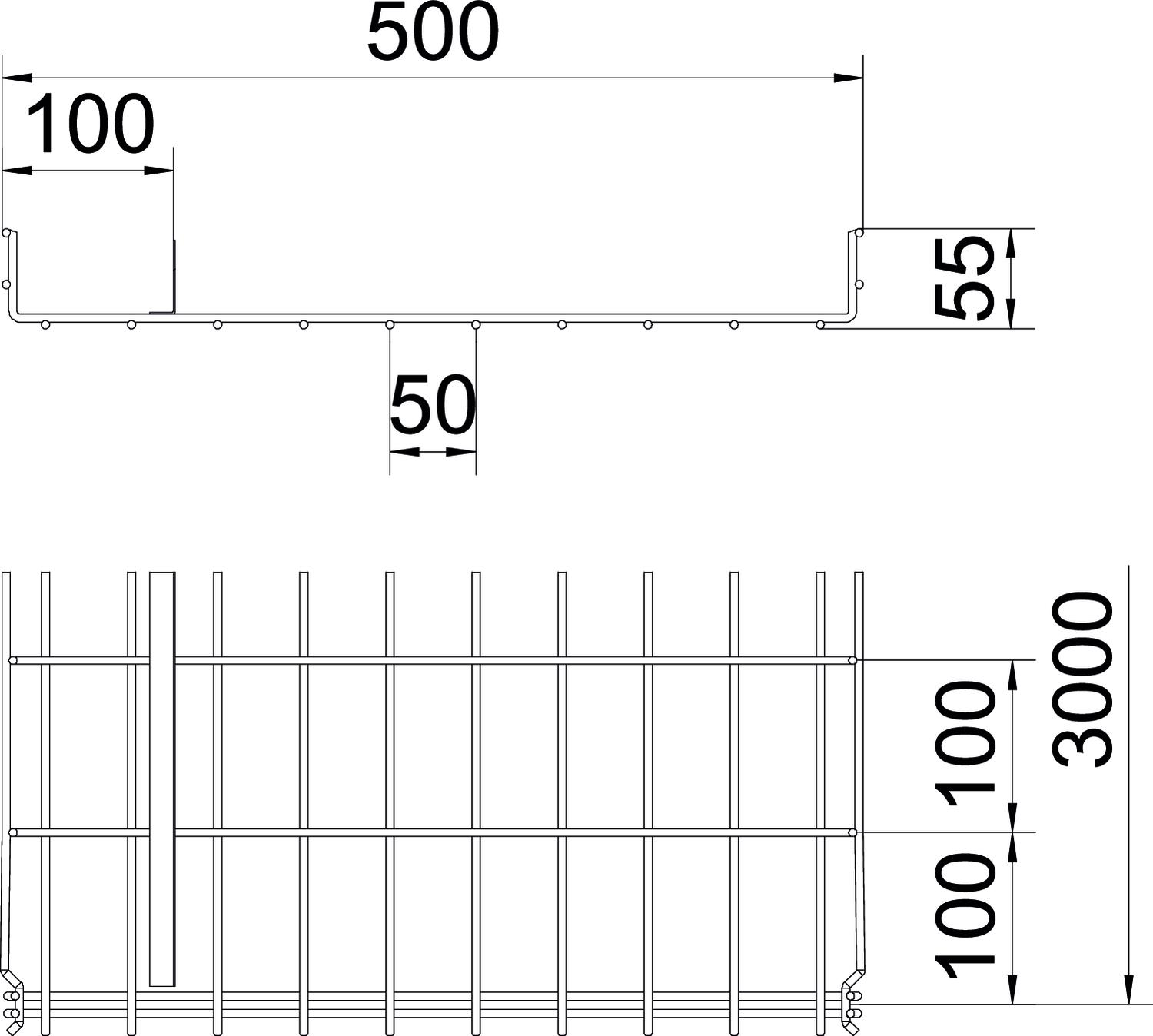

Matmuo A	399,5 mm
Matmuo B	500 mm

Matmuo H	58 mm
Medžiaga	Plienas
Naudingasis skerspjūvis	22000 mm²
Naudingasis skerspjūvis	220 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	galvaniškai cinkuotas
Plotis	19,69 in
Plotis	500 mm
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Vielos skersmuo	4,8 mm

Techniniai duomenys

GRM-1T 55 tipo „GR-Magic“ lovelio iš vielos tinklo apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM-T 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ne	6006453	m	3 m
GRM-T 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ne	6006455	m	3 m
GRM-T 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ne	6006456	m	3 m
GRM-T 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ne	6006457	m	3 m
GRM-T 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6006458	m	3 m

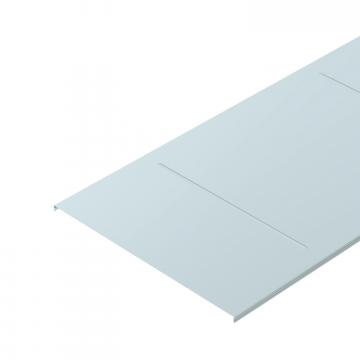

Priedai
