Vielinis lovelis „GR-Magic®“ 55 G 3000 | 150 | 55 | 3,9 | 63 | taip

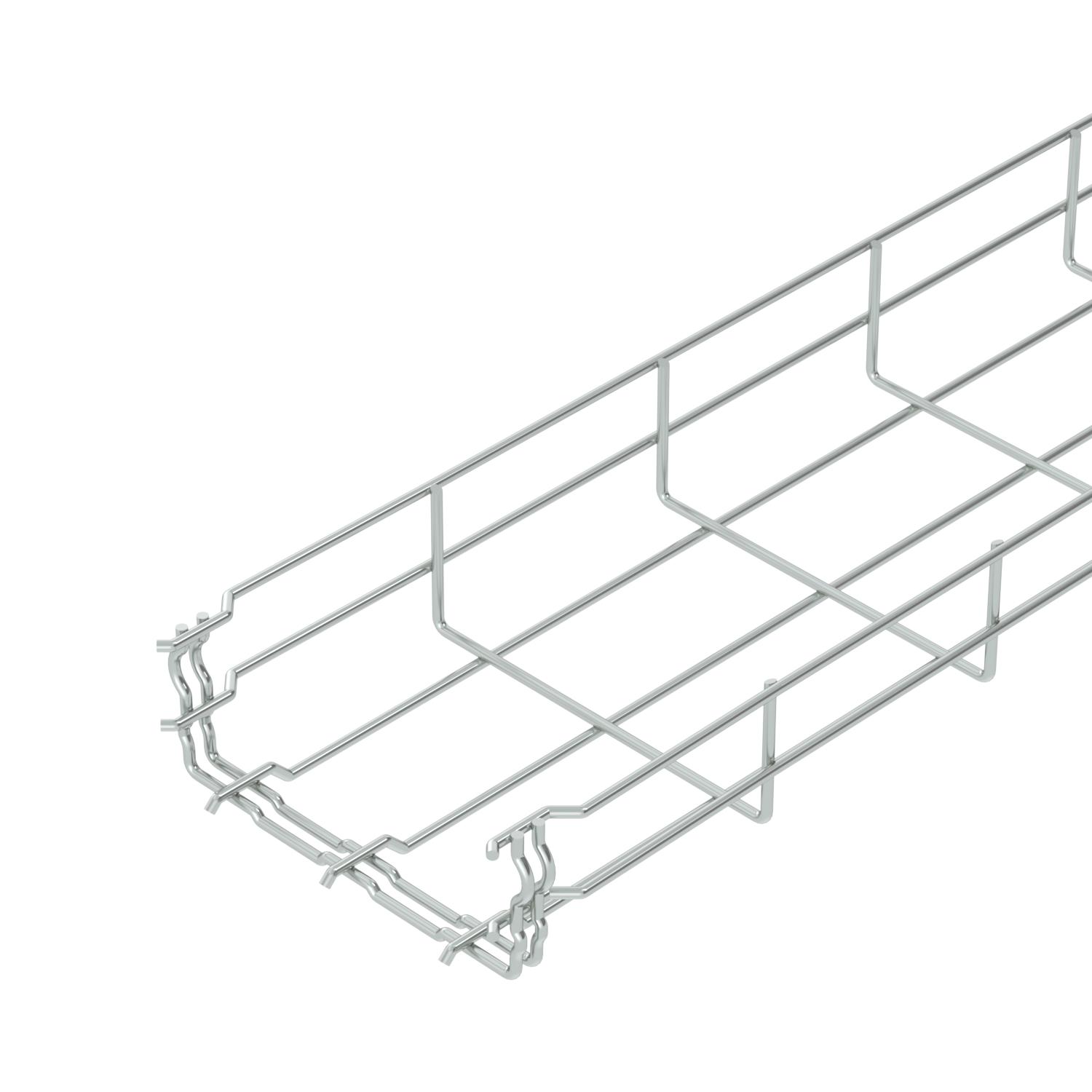

Vielinis lovelis „GR-Magic®“ 55 G

Art. Nr. 6001444 | EAN 4012196078974

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon

Prekės aprašymas

Prekės aprašymas

Vielinis lovelis su suformuotu sujungikliu, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
Tikslūs duomenys apie UL klasifikavimą pateikiami atitinkamame leidime.

Vieliniams loveliams nereikia jokių papildomų jungiamųjų komponentų, jie tiesiog įkišami vienas į kitą. Tinklelio plotis yra 50 x 100 mm (išimtis GRM 55/50 = 20 x 100 mm).

Išbandyti funkcionalumo užtikrinimo sistemose pagal standartą DIN 4102-12 (modeliai: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, montavimas ir parametrai pagal galiojantį sertifikatą).

Išbandyti montuojant virš gaisrui atsparių pakabinamų lubų (modeliai: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, 30 minučių bandymas, montavimas ir parametrai pagal bandymo išvadas).

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Bevaržčiai sujungimo elementai	taip
Dydis	55x150x3000
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Medžiaga	Plienas
Naudingasis skerspjūvis	63 cm²
Naudingasis skerspjūvis	6300 mm²
Nerūdijantis plienas, beicuotas	ne

Opprettholdelse av funksjon	taip
Paviršius	galvaniškai cinkuotas
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Kabelinės specifinės laikančiosios konstrukcijos funkcionalumo palaikymas, Apsaugos nuo gaisro lubų naudojimas
Vielos skersmuo	3,9 mm

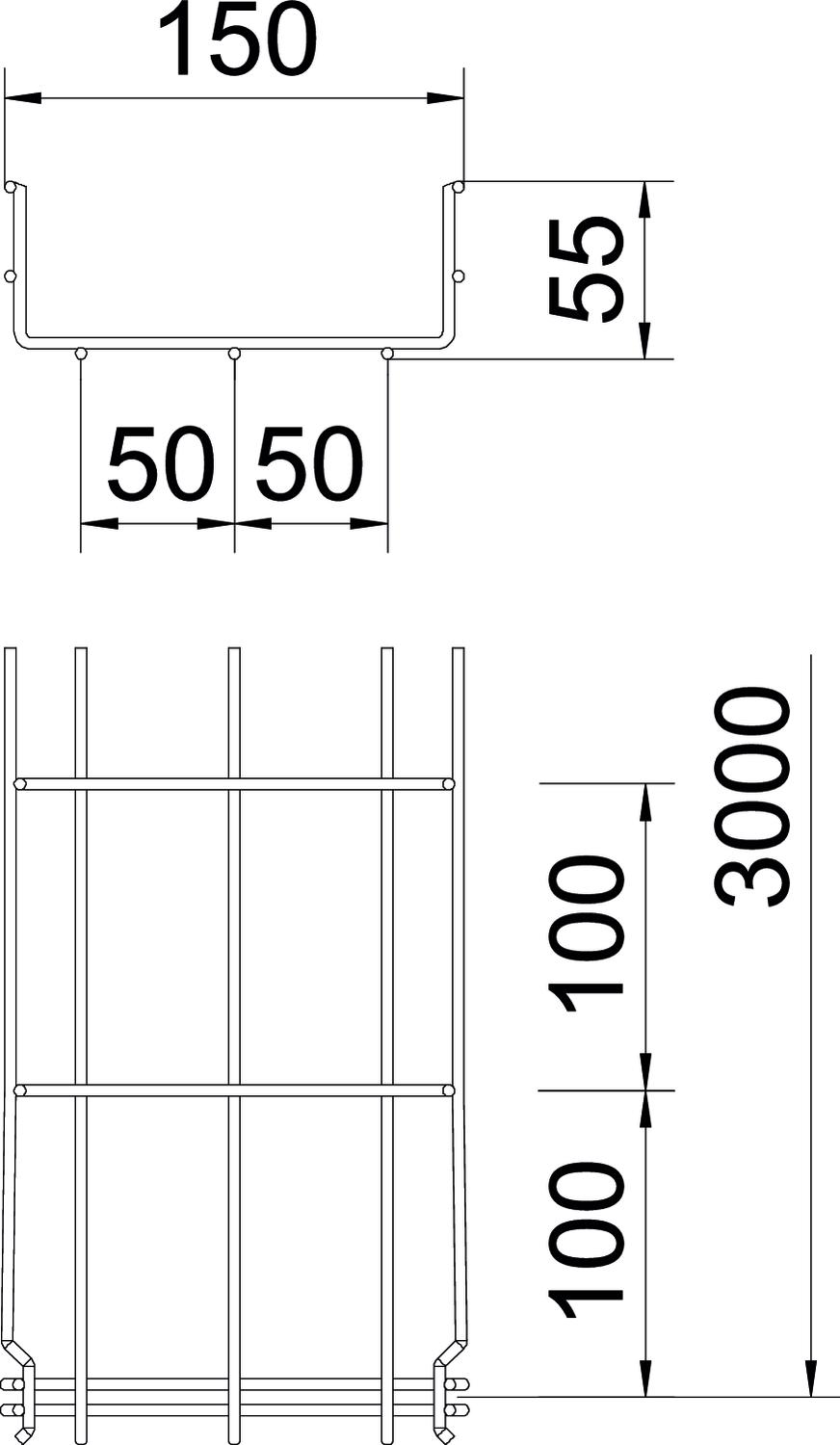

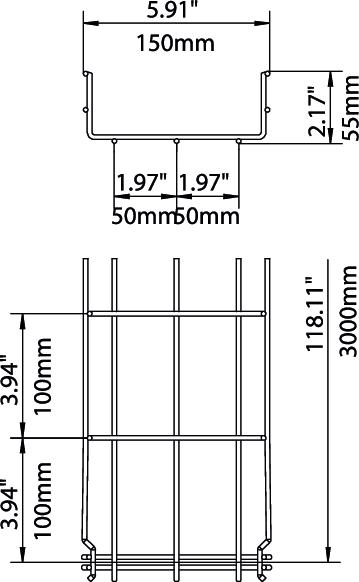

Matmenys

Aukštis	55 mm
Aukštis	2,17 in
Ilgis	3000 mm
Matmuo B	150 mm

Matmuo H	58 mm
Plotis	5,91 in
Plotis	150 mm

Apkrovos

Atstumas tarp atramų 1,0 m	0,35 kN/m
Atstumas tarp atramų 1,5 m	0,2 kN/m

Atstumas tarp atramų 2,0 m	0,1 kN/m
Atstumas tarp atramų 2,5 m	0,1 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	1,5891 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	1,5891 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

GRM 55 tipo vielinio lovelio „GR-Magic“ apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	taip	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	taip	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	taip	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	taip	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	taip	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	taip	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	ne	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001454	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

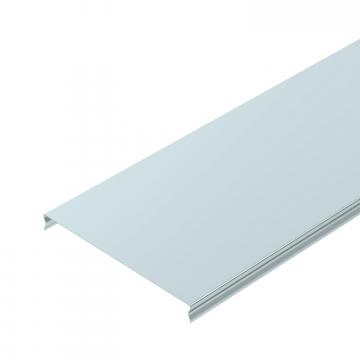

Vielinio lovelio dangtis, fiksuojamas FS	DGRR 150 FS	6001844	m	3 m
Kampinė jungtis G	GEV 36 G	6016715	Vienetas	20 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara 45 FS	TSG 45 FS	6062033	m	3 m
Gnybtas pertvarai tvirtinti	KS GR A2	6062282	Vienetas	30 Vienetas
Kabelio išvedimo plokštė FS	KAB GR FS	6220139	Vienetas	10 Vienetas
