Vielinis lovelis „GR-Magic®“ 55 FT 3000 | 150 | 55 | 3,9 | 63 | taip

Vielinis lovelis „GR-Magic®“ 55 FT

Art. Nr. 6001418 | EAN 4012196078912

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon

Prekės aprašymas

Prekės aprašymas

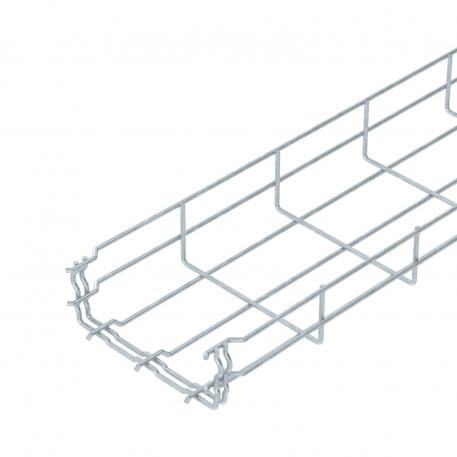

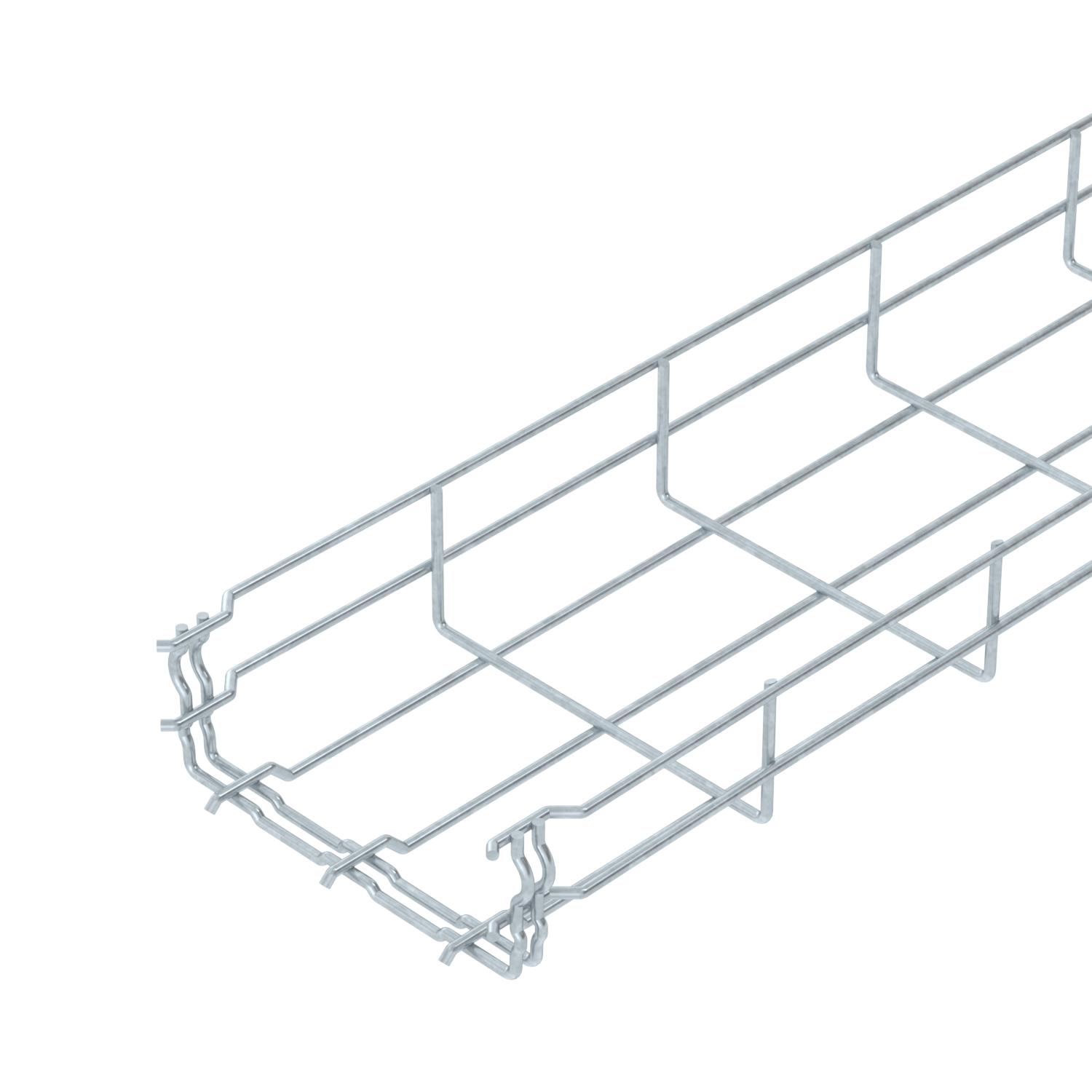

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
Tikslūs duomenys apie UL klasifikavimą pateikiami atitinkamame leidime.

Loveliams iš vielos tinklo nereikia jokių papildomų jungiamųjų komponentų, jie tiesiog įkišami vienas į kitą. Tinklelio plotis yra 50 x 100 mm (išimtis GRM 55/50 = 20 x 100 mm).

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Bevaržčiai sujungimo elementai	taip
Dydis	55x150x3000
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Medžiaga	Plienas
Naudingasis skerspjūvis	63 cm²
Naudingasis skerspjūvis	6300 mm²
Nerūdijantis plienas, beicuotas	ne

Opprettholdelse av funksjon	taip
Paviršius	karštai cinkuotas
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Kabelinės specifinės laikančiosios konstrukcijos funkcionalumo palaikymas
Vielos skersmuo	3,9 mm

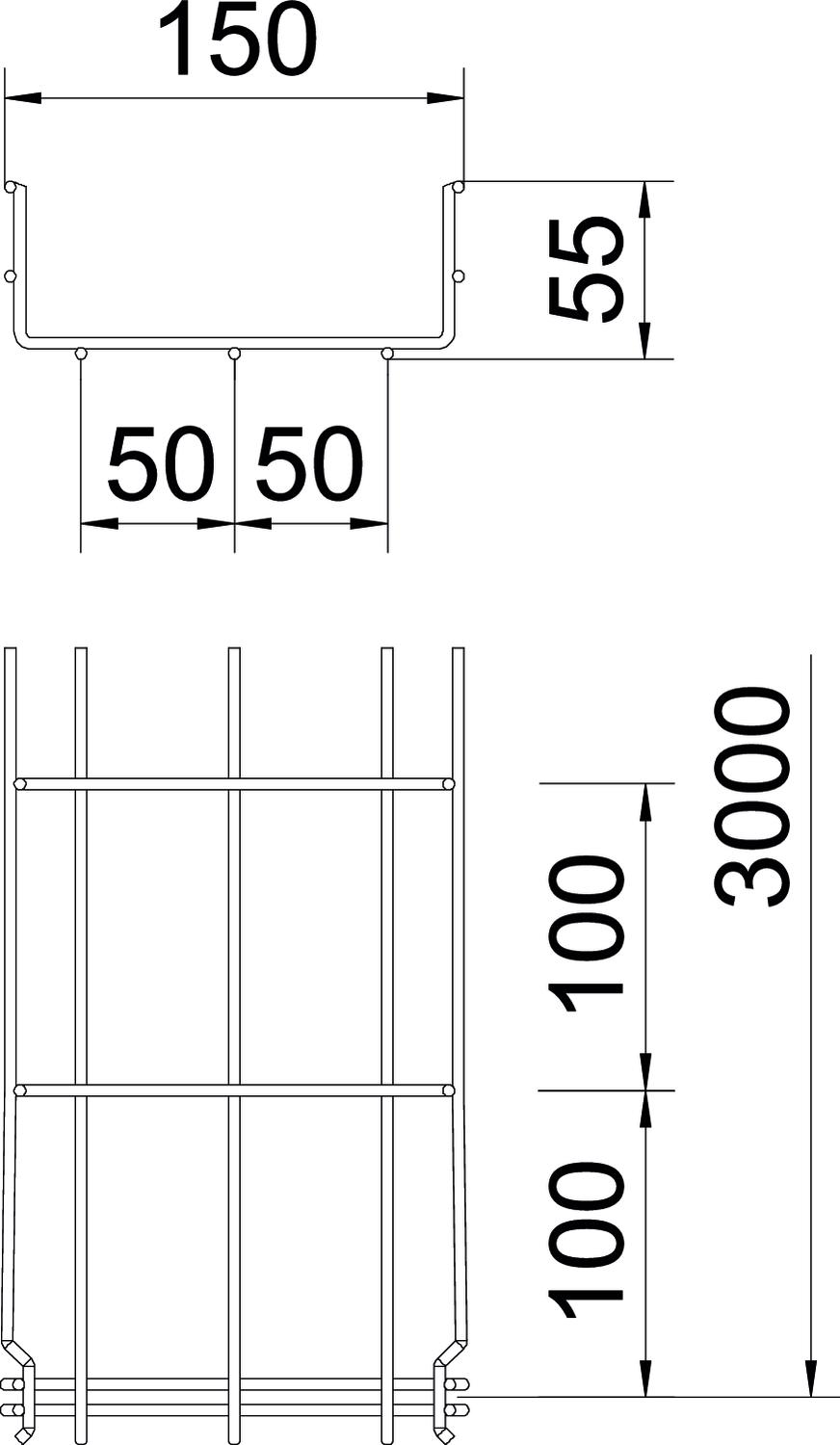

Matmenys

Aukštis	2,17 in
Aukštis	55 mm
Ilgis	3000 mm
Matmuo B	150 mm

Matmuo H	58 mm
Plotis	5,91 in
Plotis	150 mm

Apkrovos

Atstumas tarp atramų 1,0 m	0,35 kN/m
Atstumas tarp atramų 1,5 m	0,2 kN/m

Atstumas tarp atramų 2,0 m	0,1 kN/m
Atstumas tarp atramų 2,5 m	0,1 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	1,8559 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	1,8559 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

GRM 55 tipo vielinio lovelio „GR-Magic“ apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	taip	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	taip	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	taip	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	taip	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	taip	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	taip	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001436	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

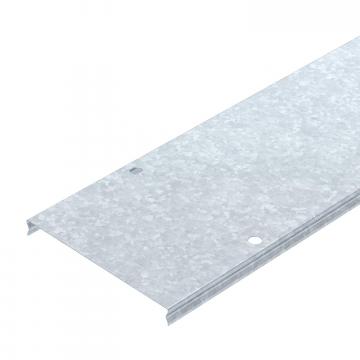

Vielinio lovelio dangtis, fiksuojamas FT	DGRR 150 FT	6001824	m	3 m
Kampinė jungtis FT	GEV 36 FT	6016723	Vienetas	20 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Gnybtas pertvarai tvirtinti	KS GR A2	6062282	Vienetas	30 Vienetas
Pertvara 45 DD	TSG 45 DD	6062321	m	3 m
Kabelio plokštė FT	KAB GR FT	6220142	Vienetas	10 Vienetas
Stogo vielos laikikliui skirtas įstatomas vielinio lovelio adapteris	165 MBG HGRM	5218886	Vienetas	50 Vienetas
