Vielinis lovelis „GR-Magic®“ 55 A2 3000 | 300 | 55 | 4,8 | 129 | taip

Vielinis lovelis „GR-Magic®“ 55 A2

Art. Nr. 6001078 | EAN 4012196101771

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon

Prekės aprašymas

Prekės aprašymas

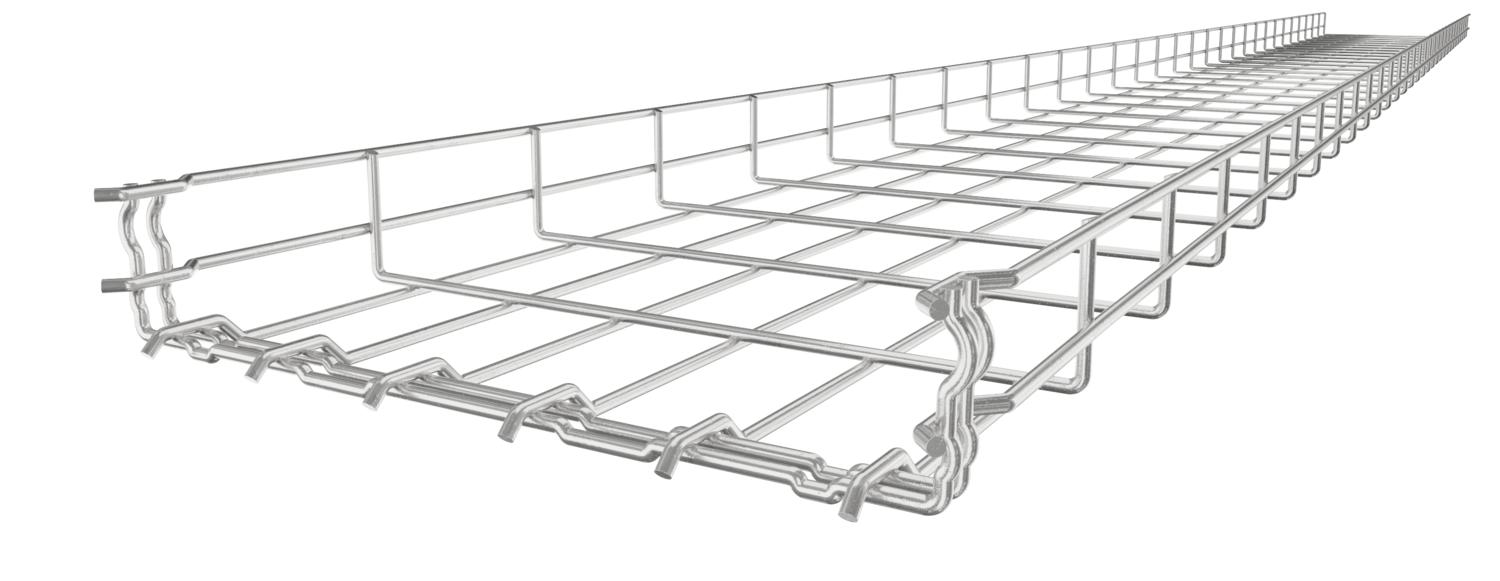

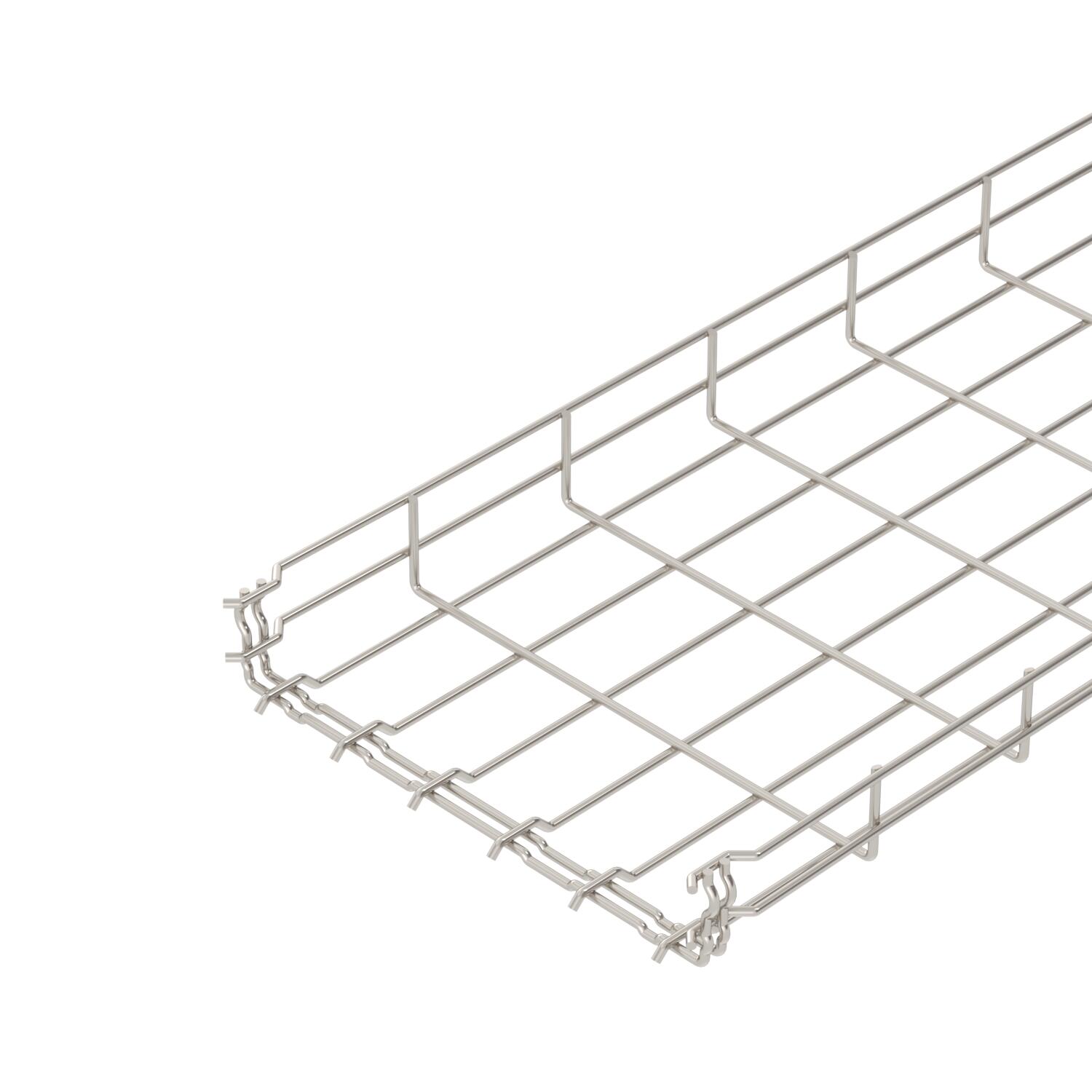

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Vieliniams loveliams nereikia jokių papildomų jungiamųjų komponentų, jie tiesiog įkišami vienas į kitą. Tinklelio plotis yra 50 x 100 mm (išimtis GRM 55/50 = 20 x 100 mm).

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	0,7 kN/m
Atstumas tarp atramų 1,5 m	0,5 kN/m
Atstumas tarp atramų 2,0 m	0,25 kN/m
Atstumas tarp atramų 2,5 m	0,2 kN/m
Aukštis	55 mm
Aukštis	2,17 in
Bevaržčiai sujungimo elementai	taip
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	9,6765 kg CO2e / 1 Metras

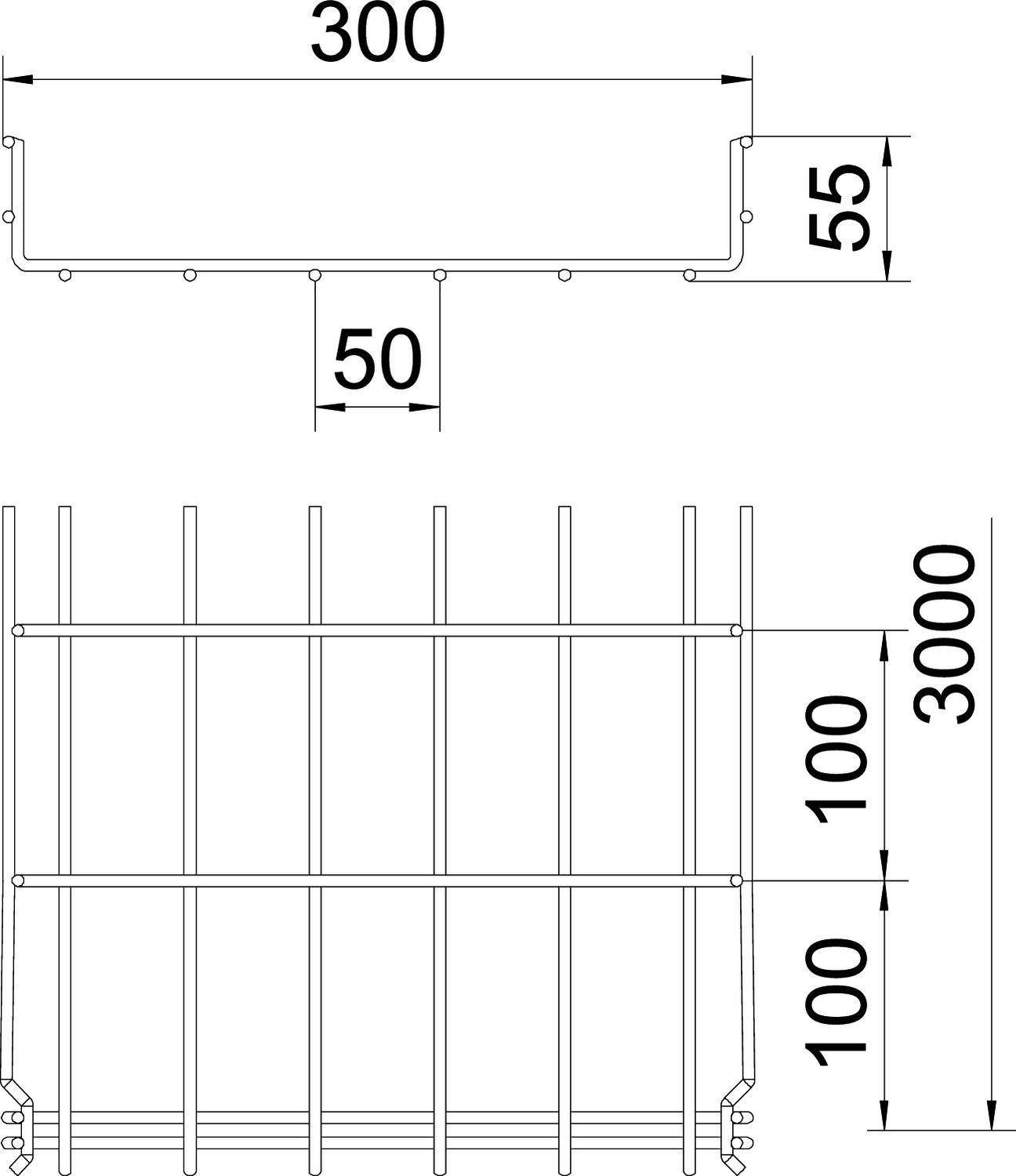

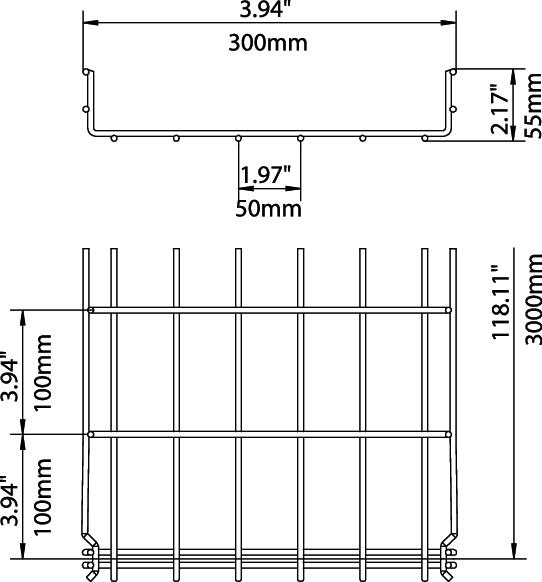

Dydis	55x300x3000
Ilgis	3000 mm
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Matmuo B	300 mm

Matmuo H	58 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Naudingasis skerspjūvis	129 cm²
Naudingasis skerspjūvis	12900 mm²
Nerūdijantis plienas, beicuotas	taip
Opprettholdelse av funksjon	taip
Paviršius	šviesus, apdirbtas
Plotis	11,81 in
Plotis	300 mm
Profilio forma	U forma
Spalva	nerūdijančio plieno
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Ugniai atsparus	Kabelinės specifinės laikančiosios konstrukcijos funkcionalumo palaikymas
Vielos skersmuo	4,8 mm

Techniniai duomenys

GRM 55 VA tipo lovelio iš vielos tinklo apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	taip	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	taip	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	taip	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	taip	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	taip	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	taip	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001085	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis

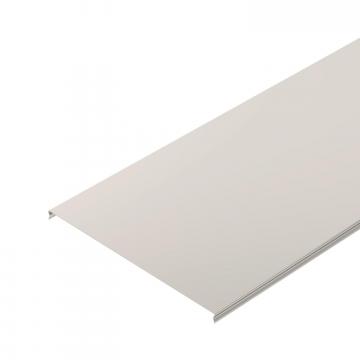

Vielinio lovelio dangtis, fiksuojamas A2	DGRR 300 A2	6001868	m	3 m
Kampinė jungtis A2	GEV 36 A2	6016731	Vienetas	20 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara 45 A2	TSG 45 A2	6062025	m	3 m
Gnybtas pertvarai tvirtinti	KS GR A2	6062282	Vienetas	30 Vienetas

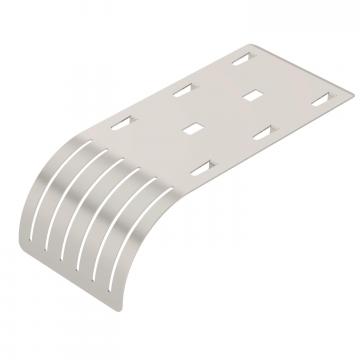

Kabelio išvedimo plokštė A2	KAB GR A2	6220145	Vienetas	10 Vienetas
