Vielinis lovelis „GR-Magic®“ 35 FT 3000 | 200 | 35 | 3,9 | 50,1 | ne

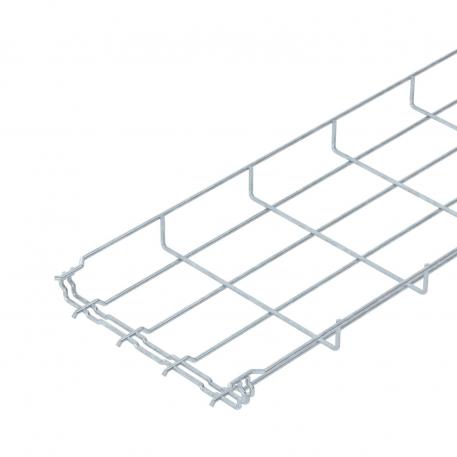

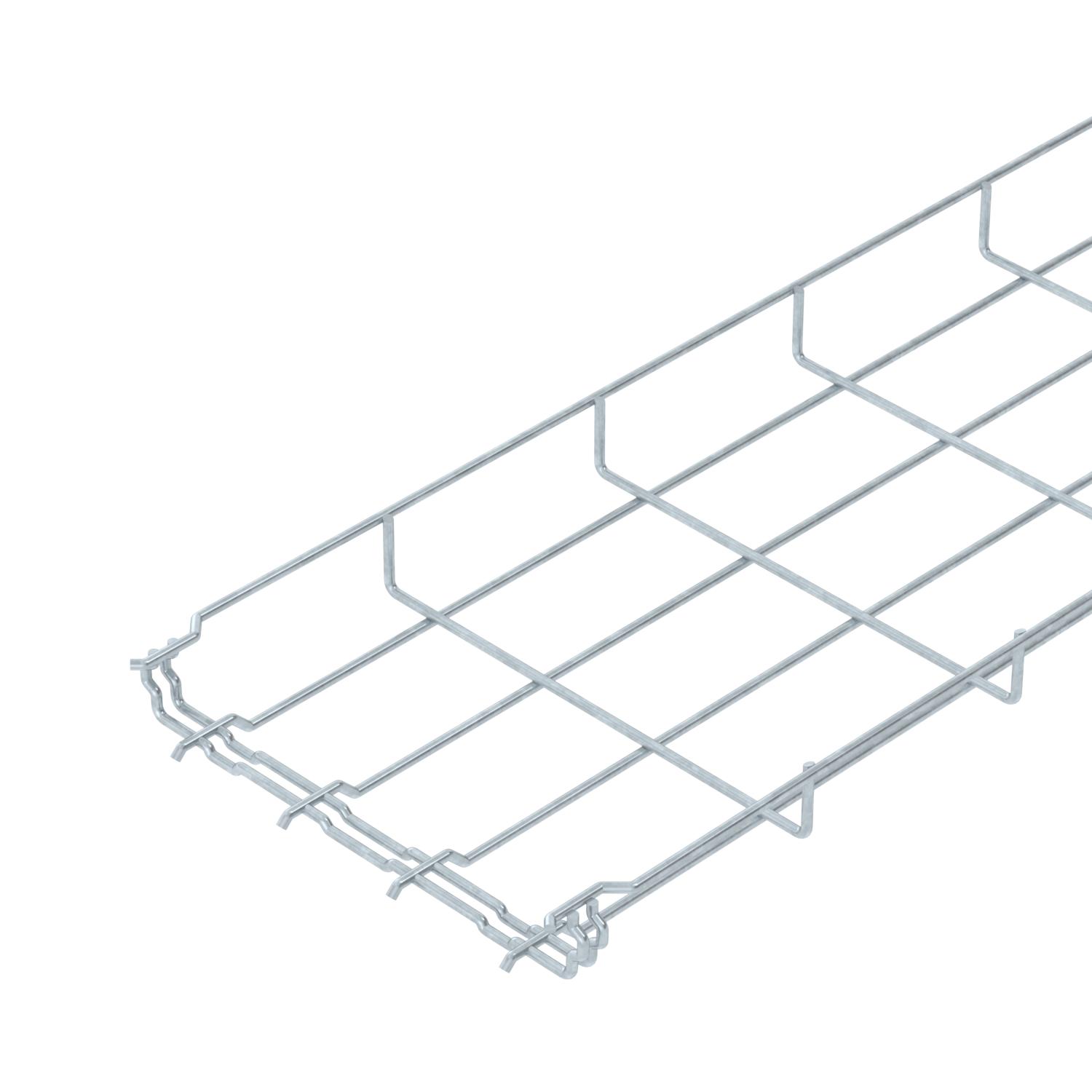

Vielinis lovelis „GR-Magic®“ 35 FT

Art. Nr. 6000073 | EAN 4012195037248

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	35 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 35 mm.

Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Loveliams iš vielos tinklo nereikia jokių papildomų jungiamųjų komponentų, jie tiesiog įkišami vienas į kitą. Tinklelio plotis yra 50 x 100 mm (išskyrus GRM 35/50 = 20 x 100 mm).

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atitinka ROHS	taip
Bevaržčiai sujungimo elementai	taip
Dydis	35x200x3000
Gaminio serija	GRM serija
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Medžiaga	Plienas
Naudingasis skerspjūvis	50,1 cm²

Naudingasis skerspjūvis	7000 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Vielos skersmuo	3,9 mm

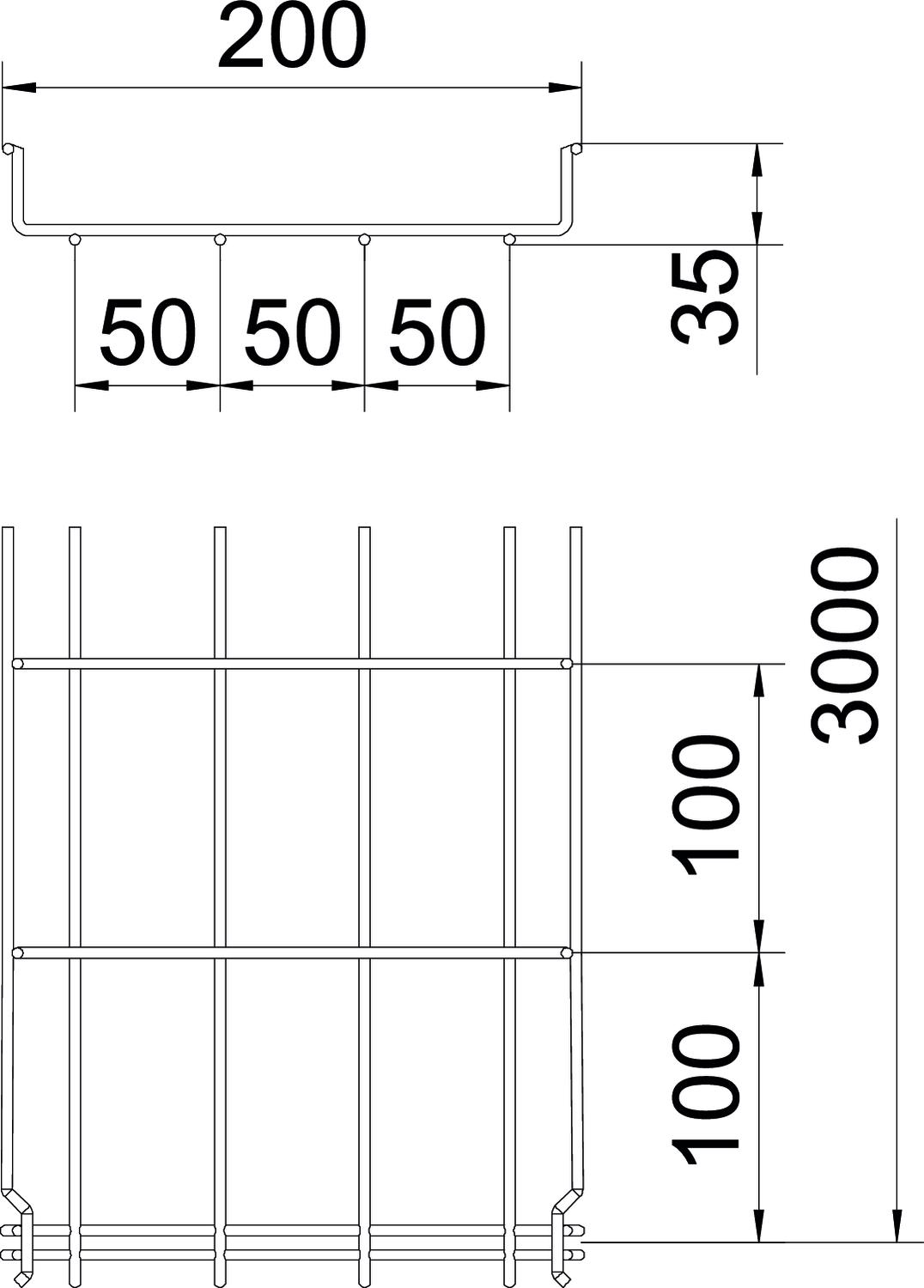

Matmenys

Aukštis	1,38 in
Aukštis	35 mm
Ilgis	3000 mm

Matmuo B	200 mm
Plotis	7,87 in
Plotis	200 mm

Apkrovos

Atstumas tarp atramų 1,0 m	0,3 kN/m
Atstumas tarp atramų 1,5 m	0,14 kN/m

Atstumas tarp atramų 2,0 m	0,3 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	1,6947 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	1,6947 kg CO₂e

Declared Unit	Metras
Declared Unit Quantity	1

Techniniai duomenys

GRM 35 tipo „GR-Magic“ lovelio iš vielos tinklo apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000075	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Vielinio lovelio dangtis, fiksuojamas FT	DGRR 200 FT	6001826	m	3 m
Kampinė jungtis FT	GEV 36 FT	6016723	Vienetas	20 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Gnybtas pertvarai tvirtinti	KS GR A2	6062282	Vienetas	30 Vienetas
Pertvara 30 DD	TSG 30 DD	6062314	m	3 m
Kabelio plokštė FT	KAB GR FT	6220142	Vienetas	10 Vienetas
Stogo vielos laikikliui skirtas įstatomas vielinio lovelio adapteris	165 MBG HGRM	5218886	Vienetas	50 Vienetas
